电机测试自动化设备
大学仕 2020-11-06 10:20
点赞 243浏览

摘要：

  本发明涉及电机测试技术领域，特别涉及一种电机测试自动化设备，包括输送待测电机的传送机构、测耐压机构、角度调整机构和测负载机构。




技术背景：

  在电机的生产过程中，装配完成的电机需要进行负载和耐压测试，负载和耐压测试的目的是为了确定电机的功率、转速、定子电流等，确保生产出来的电机的使用性能和安全性能合格。


  现有的测电机负载的方法是工人手动将电机放置在测量负载的负载测试仪上，根据负载测试仪显示的转速、电流大小等测量结果将电机分为良品和不良品，再良品电机和不良品电机分类摆放，工人操作导致工作效率低。负载测试仪无测量耐压的功能，需要用到单独的测量耐压的仪器，但是在测量耐压时需要用到很高的瞬时电压，手工拿取电机进行测试存在一定的风险，存在安全隐患，并且生产效率低。




发明内容：

  本发明的发明目的在于提供一种电机测试自动化设备，采用本发明提供的技术方案解决了工人操作测试电机的负载和耐压，导致安全隐患，工作效率低的问题。


为了解决上述技术问题，本发明提供一种电机测试自动化设备：

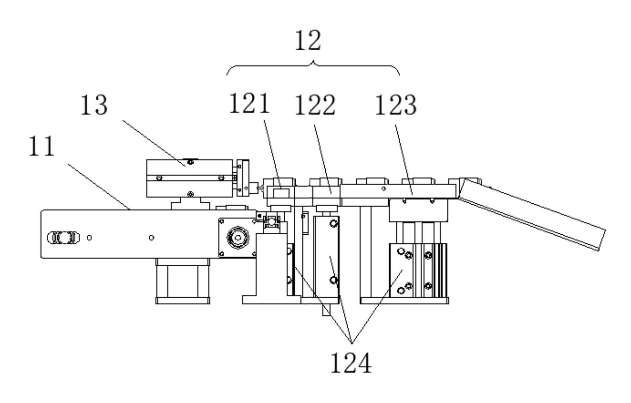

  传送机构包括传送带和传送通道，传送通道包括将待测电机从传送带，出口处抬升至传送通道入口的上料料道、用于将待测电机顶升至，测负载机构内的测负载料道、以及用于分拣待测电机的下料料道，传送机构，还包括悬置于传送带上方且用于推动待测电机在传送通道，内移动的推动组件。

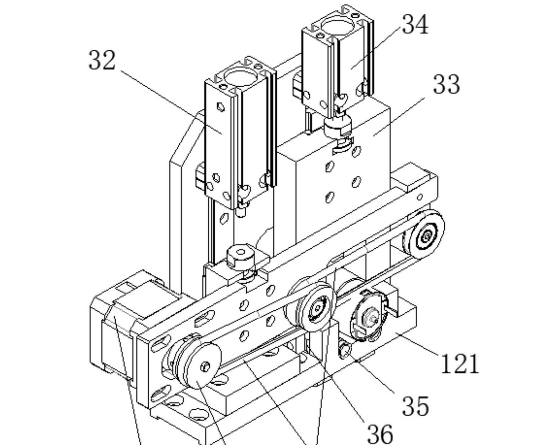

  角度调整机构包括皮带组件和下压组件，皮带组件包括由电机驱动的转轮和缠绕在转轮上的皮带，皮带悬置于上料料道上方，且垂直于上料料道的传送方向，下压组件下压令，皮带抵靠于上料料道上的待测电机表面。




  测耐压机构包括可伸入上料料道，入口处且用于与待测电机正负极接触的探针、以及驱动探针，伸缩的探针气缸。加载组件包括可下压固定测负载料道上的待测电机的压块，压块上设有与待测电机正负极接触的端子。负载组件包括由夹持组件夹持且与待测电机转轴同轴设置的扇叶、以及驱动，扇叶插入待测电机转轴的插入气缸。

  上料料道的底部两侧设有与待测电机轴向平行的且用于抬升待测电机的轴承，角度调整机构，还包括可滑动设置于上料料道上方且用于抬升轴承的拉板。上料料道内侧设有用于感应待测电机旋转到位的传感器。下料料道侧方设有用于推出不良电机的排料气缸。




本发明提供的可以得到以下有益效果：

  通过在输送待测电机的传送机构上依次设置测耐压机构、角度调整机构和测负载机构，角度调整机构将待测电机旋转调整至测试所需要的角度，减少了因操作工人失误造成的损失。

  测耐压机构和测负载机构分别对电机进行电压测试和负载测试，并由传送机构对合格品与不合格品进行分拣，实现自动化测试电机耐压、负载和成次品分类，实现自动化生产提高了电机检测的安全性以及生产的效率，本方案结合耐压和负载测试两种测试功能，节省了开支的同时提高生产效率。
