电气自动化柜干燥装置

大学仕 2020-11-04 15:03

0点赞 340浏览

摘要：

本实用新型属于电气设备技术领域尤其是一种电气自动化柜干燥装置，包括柜体。柜体的顶侧开设有安装槽，安装槽的底侧内壁上开设有放置槽，放置槽内活动安装有干燥板，且干燥板的顶部延伸至安装槽内，且固定安装有安装块，安装块的顶部中心位置开设有凹槽，凹槽的两侧内壁上均开设有滑动孔，滑动孔内滑动安装有滑动杆，且滑动杆的两端均延伸至滑动孔外，安装槽的两侧内壁上均开设有固定槽，两个滑动杆相互远离的一端分别延伸至两个固定槽内，两个滑动杆相互靠近的一端均延伸至凹槽内。

背景技术：

电气自动化柜是现在工业生产和居民用电中被广泛应用的设备，电气自动化柜是由钢材质加工而成用来保护元器件正常工作的柜子，电气自动化柜制作材料一般分为热轧钢板和冷轧钢板电气柜两种，冷轧钢板相对热轧钢板材质更柔软，更适合电气自动化柜的制作，电气自动化柜的使用环境比较自由，如果遇到比较潮湿的环境对电气自动化柜内部的电气设备有所影响，湿度会引起电气设备的绝缘程度降低，容易发生漏电现象。现有的电气自动化柜在使用时，干燥板不能及时的简单方便的进行更换，不便于电气自动化柜的使用。

实用新型内容：

本实用新型的目的是为了解决现有技术中存在现有的电气自动化柜在使用时，干燥板不能及时的简单方便的进行更换，不便于电气自动化柜的使用的缺点，而提出的一种电气自动化柜干燥装置。

为了实现上述目的，本实用新型采用了如下技术方案：

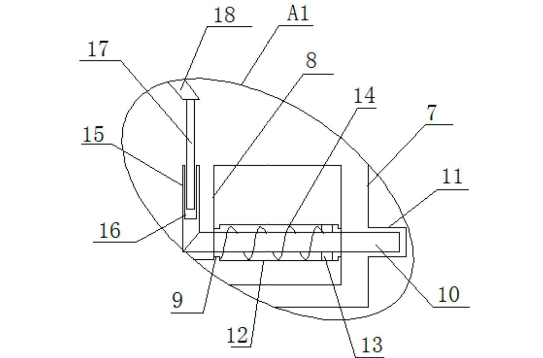

一种电气自动化柜干燥装置放置槽靠近柜体中心位置的一侧内壁上阵列开设有多个通孔，且通孔与柜体的内部相连通。放置槽远离通孔的一侧内壁上开设有滚珠槽，且滚珠槽内滚动安装有滚珠，滚珠与干燥板相接触。滑动孔的两侧内壁上均开设有滑槽，滑槽内滑动安装有滑块，两个滑块相互靠近的一侧分别与滑动杆的两侧固定连接。滑动杆上套接有弹簧，弹簧的一端与滑动孔的内壁固定连接，弹簧的另一端与滑块固定连接。

电气自动化柜干燥装置由于设置有放置槽、干燥板、通孔、滚珠槽、滚珠配合使用，因此便于通过干燥板和通孔的配合对柜体内进行干燥处理，由于设置有安装槽、凹槽、滑动孔、滑动杆、固定槽、滑槽、滑块、弹簧、固定杆、滑动槽、滑杆、提手配合使用，在安装干燥板时。通过安装块将干燥板插入到放置槽内，向下按压提手，提手带动滑杆在滑动槽内滑动，且带动固定杆移动。

固定杆带动滑动杆在滑动孔内滑动。通过弹簧作用下带动滑动杆的一端移动到固定槽内达到固定安装干燥板的目的，拆卸干燥板时，向上提起提手。提手带动滑杆在滑动槽内滑动，固定杆滑动带动滑动杆的一端移出固定槽，继续向上提起提手，达到拆卸干燥板的目的。

有益效果：

本实用新型能够便于对柜体内进行干燥，且便于对干燥板进行稳固安装和快速拆卸、结构简单、使用方便。
