电力自动化仪表

大学仕 2020-11-04 14:31

0点赞 357浏览

摘要：

本实用新型公开了一种电力自动化仪表，包括仪表壳和第一固线板，仪表壳的正面设置有显示屏，仪表壳的正面设置有按钮，仪表壳的侧面开设有滑槽，仪表壳上表面的一端插接有滑动架，滑动架的内侧壁固定连接有透明板，滑动架的上表面固定连接有挡板，仪表壳上表面的另一端开设有散热槽，仪表壳上表面靠近散热槽的一端通过铰链铰接有防护板。

背景技术：

电力自动化仪表具有精确的电力参数测量、电能质量参数监视和分析、电能量统计、越限报警、最值记录和事件顺序记录等功能，实现对现场设备状态的监视、远程控制和报警输出。

现有的电力自动化仪表已被广泛使用，传统的仪表显示屏和按钮都是暴露在外，经过长时间的使用后会对其造成损坏，减少了仪表的使用寿命，在进行长时间高强度的运行后，仪表的内部温度过高，如果没有很好的散热功能会造成内部元件损坏，而且传统的仪表穿线孔都是固定的圆孔，线缆穿过之后会产生空隙，散热孔也没有很好的防护措施，有可能让灰尘和水进入到设备内部，影响仪表的正常使用。

发明内容：

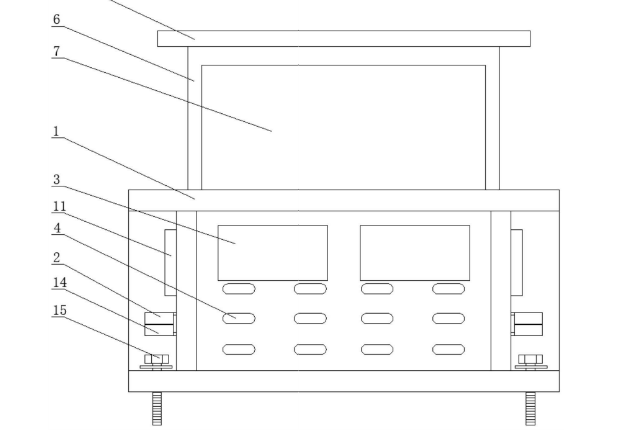

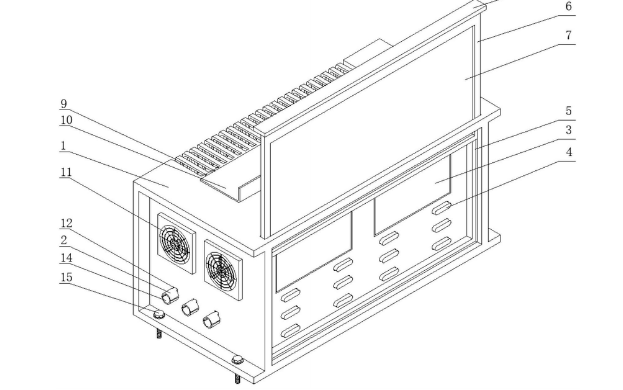

为实现以上目的，本实用新型通过以下技术方案予以实现，一种电力自动化仪表包括仪表壳和第一固线板，仪表壳的正面设置有显示屏，仪表壳的正面设置有按钮，仪表壳的侧面开设有滑槽，仪表壳上表面的一端插接有滑动架，滑动架的内侧壁固定连接有透明板，滑动架的上表面固定连接有挡板，仪表壳上表面的另一端开设有散热槽，仪表壳上表面靠近散热槽的一端通过铰链铰接有防护板，仪表壳侧面的顶端设置有散热扇，仪表壳侧面的底端开设有插槽，插槽的内部卡接有第一固线板，第一固线板的上表面固定连接有弹簧，第一固线板的下方卡接有第二固线板。

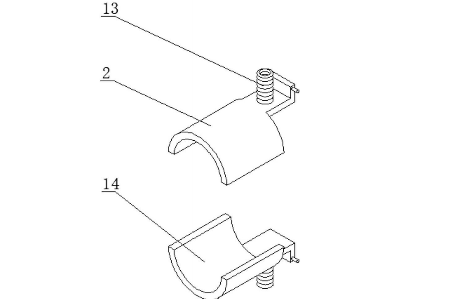

仪表壳的下表面螺纹连接有固定螺栓，固定螺栓的数量为四个，且四个固定螺栓呈矩形阵列设置。滑动架贯穿仪表壳上表面的一端与滑槽滑动连接。第一固线板的上表面和第二固线板的下表面均固定连接有弹簧，弹簧远离第一固线板和第二固线板的一端与插槽的内顶壁和内底壁固定连接。散热扇的数量为四个，且四个散热扇平均分为两组，两组散热扇分别设置在仪表壳的两侧。

本实用新型提供了一种电力自动化仪表，具备以下有益效果：

1、通过滑槽、滑动架、透明板、和防护板的设置，滑动架在滑槽内上下滑动，能对显示屏和按钮起到很好的防护作用，而防护板能对散热槽起到遮挡作用，有效的防止了灰尘和水进入到仪表内部，保证了内部元件的正常使用，延长了该仪表的使用寿命。

2、通过第一固线板、散热扇、插槽、弹簧和第二固线板的设置，散热扇能对仪表内部起到良好的散热作用，使用人员量线缆从插槽接入仪表内部后，第一固线板和第二固线板在弹簧的作用下能将线缆压紧，减少了线缆之间的空隙，同时也对线缆进行了固定作用，防止了线缆受到磨损的同时还避免了杂物进入仪表内部，保证了该装置的正常使用。
