机电自动化抗震机架

大学仕 2020-11-04 10:46

0点赞 451浏览

摘要：

本实用新型公开了一种机电自动化抗震机架，包括机座。机座的一侧开设有第一通孔，第一通孔内转动套设有两个螺杆，两个螺杆相互靠近的一端相焊接，两个螺杆的螺纹旋向相反，第一通孔内固定套设有驱动电机，驱动电机的一侧延伸至机座外，驱动电机的输出轴一端与两个螺杆中的一个螺杆远离另一个螺杆的一端固定连接，螺杆上螺纹套设有矩形块。

背景技术：

机械技术是机电一体化的基础，机械技术的着眼点在于如何与机电一体化技术相适应，利用其它高、新技术来更新概念，实现结构上、材料上、性能上的变更，满足减小重量、缩小体积、提高精度、提高刚度及改善性能的要求，在机电一体化系统制造过程中，经典的机械理论与工艺应借助于计算机辅助技术，同时采用人工智能与专家系统等，形成新一代的机械制造技术，机械自动化，自动化是指机器或装置在无人干预的情况下按预定的程序或指令自动进行操作或控制的过程，而机械自动化就是机器或者装置通过机械方式来实现自动化控制的过程，而机架是作为机电自动化设备常用的固定安装结构。

实用新型内容：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种机电自动化抗震机架。

为了实现上述目的，本实用新型采用了如下技术方案：

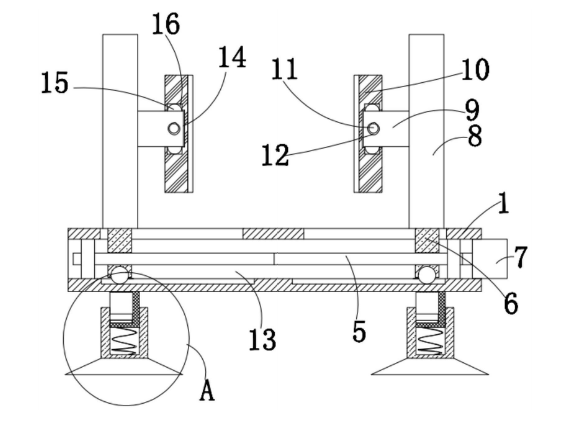

一种机电自动化抗震机架移动板的底部与机座的顶部滑动安装，机座的底部四角均固定安装有第一支撑腿，机座的下方设有四个第二支撑腿，第二支撑腿的顶部开设有第一矩形槽，第一支撑腿的底端延伸至对应的第一矩形槽内，第一支撑腿的底端与对应的第一矩形槽的底部内壁之间固定安装有多个第一弹簧，第二支撑腿滑动套设在对应的第一支撑腿上，第二支撑腿的底端固定安装有锥形支撑块。

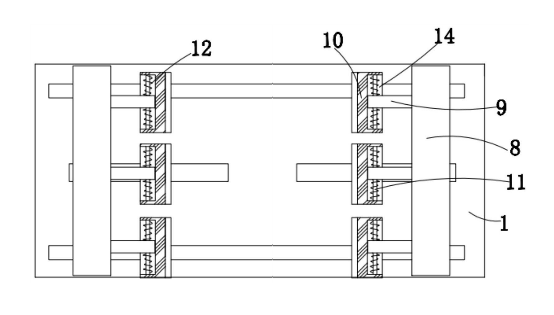

两个移动板相互靠近的一侧均固定安装有多个横杆，两个移动板相互靠近的一侧均设有多个夹板，位于同一侧的多个夹板与对应的多个横杆一一对应设置，夹板靠近对应的移动板的一侧开设有第二矩形槽，第二矩形槽的前侧内壁和后侧内壁之间固定安装有同一个定位杆，横杆远离对应的移动板的一端延伸至第二矩形槽内，夹板活动套设在对应的横杆上，横杆滑动套设在对应的定位杆上，横杆的前侧和后侧均固定安装第二弹簧，第二弹簧远离对应的横杆的一端与第二矩形槽的内壁固定连接，第二弹簧活动套设在对应的定位杆上，矩形块的一侧开设有螺纹孔，螺纹孔与对应的螺杆螺纹连接。

有益效果：

本实用新型设计合理，操作方便，便于对机电自动化设备本体进行夹持固定，第一弹簧和第二弹簧的设置，便于缓解机电自动化设备本体受到的上下震动冲击力和前后碰撞冲击力，避免因震动力或前后碰撞的冲击力过大，造成机电自动化设备本体内部零件损坏的现象。
