工业自动化废气净化装置

大学仕 2020-11-04 10:26

0点赞 492浏览

摘要：

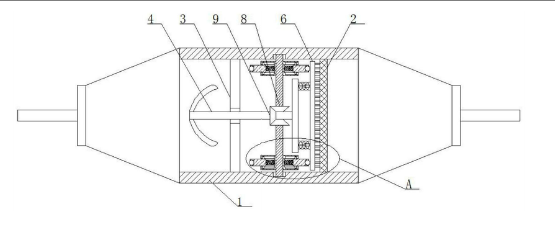

本实用新型涉及废气净化装置技术领域，且公开了一种工业自动化用废气净化装置，包括两端开口且剖面呈圆柱型的壳体，壳体的相背侧壁上对称安装有第一集气罩和第二集气罩，壳体内固定连接有滤网和剖面为“十”字型的支撑架，且滤网靠近第二集气罩设置，支撑架上转动连接有转杆，转杆远离滤网的一端对称固定连接有扇叶，转杆的另一端通过连接机构连接有清理刷，且清理刷与滤网相抵，位于支撑架与滤网之间壳体的相对内壳壁上对称转动连接有敲击杆，两根敲击杆相向的一端均固定连接有第一锥齿轮。

背景技术：

工业废气中含有大量杂质，现有的废气处理设备针对这些固体颗粒物设置有专用的滤网，通过滤网对固体颗粒物进行阻拦，防止其随废气一起排入大气中，避免造成大气的污染。工业废气净化装置，包括壳体。壳体内部安装有滤网，滤网一侧设置有清理板，清理板靠近滤网的一侧设置有毛刷层，毛刷层紧贴滤网设置，清理板远离滤网的一侧弹性连接有支撑组件。上述专利中的一种工业废气净化装置存在以下不足，通过清理刷清理滤网，但随着清理刷使用时长的增加，清理刷上会粘附灰尘，进而导致清理效果变差。

实用新型内容：

本实用新型的目的是为了解决现有技术中现有的废气处理装置随着使用时长的增加清理效果会变差的问题而提出的一种工业自动化用废气净化装置。

为了实现上述目的，本实用新型采用了如下技术方案：

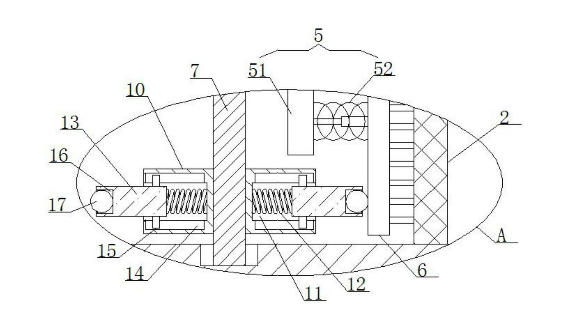

一种工业自动化用废气净化装置连接机构包括连接杆和两根第二弹簧，连接杆固定连接在转杆靠近滤网的一端，两根第二弹簧固定连接在连接杆远离转杆的杆壁上，第二弹簧的另一端与清理刷固定连接。连接槽的相对槽壁上对称开设有滑槽，滑槽内滑动连接有滑块，两块滑块相向的一端均穿过对应滑槽的槽口并向外延伸，且均与敲击块固定连接。敲击块远离第一弹簧的一端开设有滚珠槽，滚珠槽内滚动连接有滚珠，滚珠远离滚珠槽槽底的一端穿过滚珠槽槽口并向外延伸，滚珠槽的槽口对称固定连接有限位块，且限位块与滚珠相抵。位于第二弹簧内清理刷靠近连接杆的侧壁上固定连接伸缩杆，且伸缩杆的另一端与连接杆固定连接，壳体、第一集气罩和第二集气罩上均涂有防锈漆。

与现有技术相比，本实用新型提供了一种工业自动化用废气净化装置，具备以下有益效果：

该工业自动化用废气净化装置通过设置敲击杆、第一锥齿轮、第二锥齿轮、连接块、连接槽、第一弹簧和敲击块对废气进行净化时进废气通过第一集气罩通入壳体内废气使得扇叶旋转进而使得转杆旋转旋转的转杆通过连接机构使得清理刷旋转进而清理刷对滤网进行清理同时旋转的转杆通过第二锥齿轮使得第一锥齿轮旋转进而使得敲击杆旋转进而使得敲击块旋转通过连接槽、第一弹簧配合敲击块作用对清理刷进行敲击将清理刷上的灰尘敲击下来进而防止清理刷上粘附灰尘导致清理效果变差的情况发生。[0014]该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现本实用新型清理滤网的同时防止清理刷上粘附杂质防止清理一段时间后清理效果变差的情况发生。
