自动化冶金蚀刻装置

大学仕 2020-11-04 09:52

0点赞 271浏览

摘要：

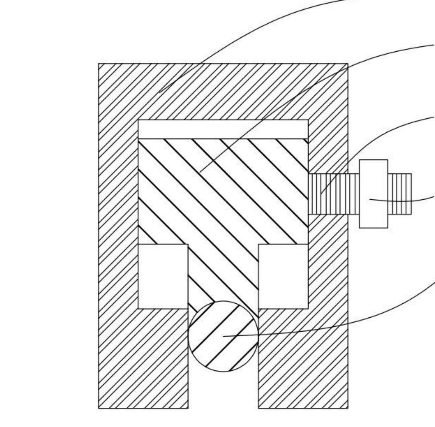

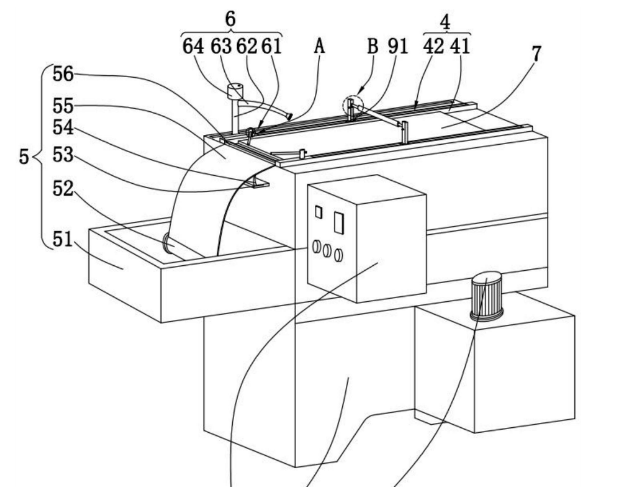

本发明涉及金属冶炼回收技术领域，具体的说是一种自动化冶金蚀刻装置，包括装置主体、控制箱、驱动电机、压辊安装座机构、防护膜机构、蚀刻喷淋机构、蚀刻板、固定压辊机构和滑动压辊机构，压辊安装座机构的顶部的一端固定安装有固定压辊机构，压辊安装座机构的顶部的中部卡合滑动连接有滑动压辊机构，装置主体上与控制箱相邻的侧面上固定安装有防护膜机构。

背景技术：

蚀刻,是将材料使用化学反应或物理撞击作用而移除的技术，蚀刻技术可以分为湿蚀刻和干蚀刻两类。最早可用来制造铜版、锌版等印刷凹凸版，也广泛地被使用于减轻重量仪器镶板，铭牌及传统加工法难以加工之薄形工件等的加工，经过不断改良和工艺设备发展，亦可以用于航空、机械、化学工业中电子薄片零件精密蚀刻产品的加工，特别在半导体制程上，蚀刻更是不可或缺的技术。在金属冶炼行业，蚀刻是利用金属在以蚀刻液中发生阳极溶解的原理，在电解的作用下将金属进行蚀刻。

发明内容：

装置主体的顶部的一侧滑动卡合连接有蚀刻喷淋机构。压辊安装座机构包括压辊安装座和压辊滑槽，呈单口开槽的矩形立方体状的压辊安装座固定，安装于装置主体顶面的两侧，压辊滑槽开设于，压辊安装座的顶部上。防护膜机构包括防护膜安置箱、防护膜转轴、切割安装座、防护膜切割、防护膜和防护膜压板，呈无盖箱式的防护膜安置箱固定安装于装置主体上，与控制箱相邻一侧的中部。

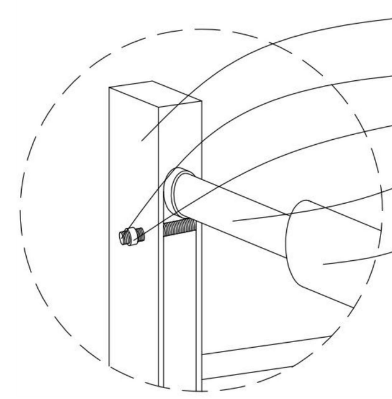

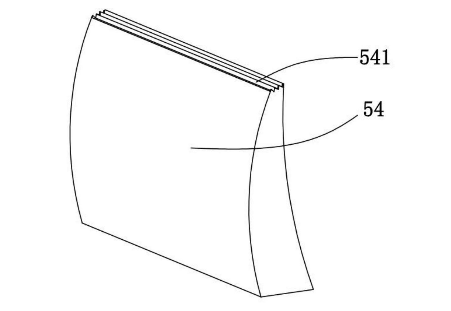

防护膜转轴转动连接于防护膜安置箱的内腔中部，防护膜滚动缠绕于，防护膜转轴上，呈矩形长条状的防护膜压板抵触按压有防护膜背离，防护膜转轴的另一端，呈矩形板状的切割安装座固定安装于装置主体侧面上防护膜安置箱的顶部，防护膜切割固定安装在切割安装座的顶面的一侧，且防护膜切割的另一端抵触于防护膜的底部。防护膜切割的顶部设有呈锯齿状的防护膜切割齿。

本发明的有益效果：

(1)防护膜转轴转动连接于防护膜安置箱的内腔中部，防护膜滚动缠绕于防护膜转轴上，通过防护膜在防护膜转轴上的滚动缠绕，便于在使用时随时抽取防护膜，使得防护膜的使用更加方便，同时令防护膜时时处于伸展状态，使得防护膜时时保证良好的延展性。

(2)切割安装座的顶面的一侧固定安装有防护膜切割，防护膜切割的另一端抵触于防护膜的底部，通过防护膜切割在使用时对防护膜的切割作用，使得在使用时更加便于防护膜的使用，进一步方便了操作过程，进而提高了工作效率。

(3)压辊安装座机构的顶部的一端固定安装有固定压辊机构，使得在蚀刻过程中便于对防护膜的一端进行按压，令防护膜的端部与，蚀刻板之间无空隙，防止蚀刻液的污染，压辊安装座机构的顶部的中部卡合滑动连接有滑动压辊机构，便于在蚀刻过程中对，防护膜的主体进行来回按压，使得防护膜与蚀刻板的主体之间无空隙，进一步防止蚀刻液的污染，提高蚀刻的工作效果。
