莲子剥壳分筛自动化装置

大学仕 2020-11-03 15:25

0点赞 215浏览

摘要：

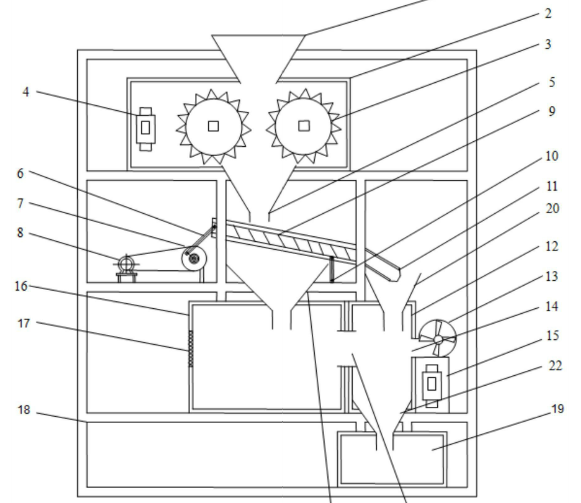

本实用新型涉及农业机械技术领域，提供了一种莲子剥壳分筛自动化装置，用于对莲子进行自动化剥壳与分筛，其主要包括，进料室、剥壳室、分筛板、鼓风分离箱与去壳莲子收集箱，进料室位于该莲子剥壳分筛自动化装置上方，其下部出料口延伸与剥壳室相连接，剥壳室内部设有两个并排相邻的剥壳辊轴，下方设有分筛板，分筛板通过轴承与固定支架转动连接，下方所设的所述鼓风分离箱与外壳收集箱通过出风口相连通。

背景技术：

时至今日在莲子加工中，壳莲的机械脱壳一直未能有效解决，大多数莲农仍然主要依靠雇佣临时人工对莲子进行剥壳加工。当前的莲子剥壳机存在通用性不强、自动化水平不高以及作业效果不理想等缺点，并且在剥壳后外壳与去壳莲子的分筛不彻底也是目前仍通用人工方法而非机械剥壳的重要原因之一。因此为提高莲子机械剥壳的通用性，节省劳动力，提高劳动效率，加速莲子产业的发展，加强去壳莲子与外壳的分筛力度，设计研究出一种莲子剥壳一体化装置具有一定的实际意义。

发明内容：

本实用新型的目的是克服现有技术的缺陷，提供一种自动化程度高，剥壳效果好，工作稳定且分筛力度强的莲子剥壳分筛自动化装置。

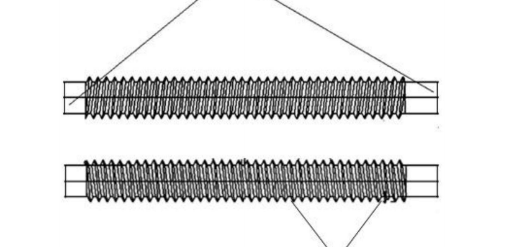

莲子剥壳分筛自动化装置鼓风分离箱，其设于第二集料漏斗的下方，外壁上设有鼓风机，一侧壁通过入风口与鼓风机相连接，另一侧壁在于入风口相对的对应位置设有出风口与外壳收集箱相连通，鼓风机设置为使产生的气流从入风口吹向出风口，去壳莲子收集箱，其位于鼓风分离箱的下方，通过第四集料漏斗与鼓风分离箱相连通。两个剥壳辊轴的间距大于去壳莲子的直径，小于带壳莲子的直径，并且剥壳辊轴上设有连续的螺旋型刀齿，因此通过旋向相反的两个剥壳辊轴对莲子进行切割与挤压，使莲子外壳从莲子上剥落。

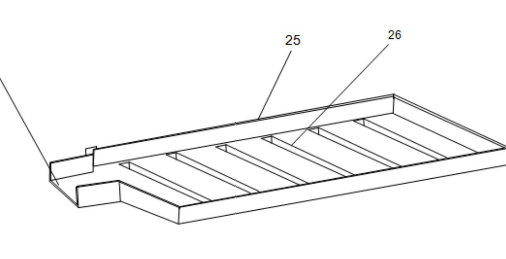

莲子通过室进入种莲子剥壳分筛自动化装置，由进料室下端的出料口进入剥壳室，在剥壳室内两个剥壳辊轴切割挤压的作用下将莲子外壳从莲子上剥落，然后再运输至分筛板上进行振荡摇动对莲子及外壳进行第一次分筛，使外壳经分筛板上分布的矩形孔运输至外壳收集箱，莲子经出口槽运输至鼓风分离箱，在鼓风机的作用下，使外壳经出风口运输至外壳收集箱，莲子在重力作用下，通过第四集料漏斗进入去壳莲子收集箱，进行再次分筛，从而到达莲子剥壳与分筛一体化的目的，且自动化程度高，剥壳效果好，工作稳定，分筛力度强。
