自动化螺丝尾部处理设备
大学仕 2020-11-03 10:37
点赞 359浏览

摘要:

  本实用新型提供一种自动化螺丝尾部处理设备,涉及剪尾机领域。

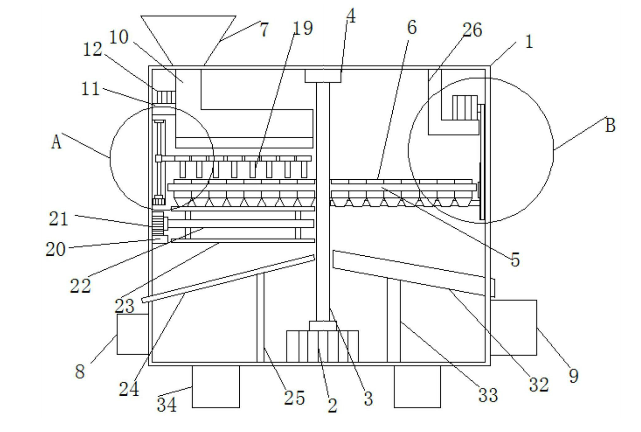

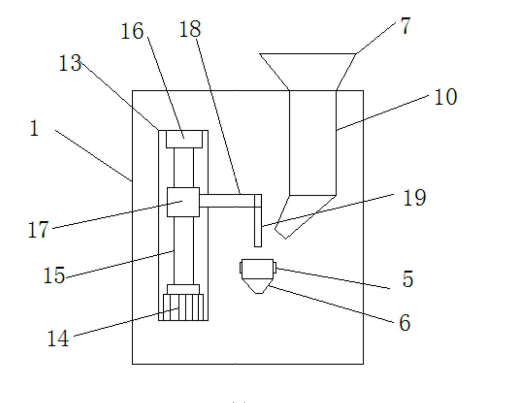

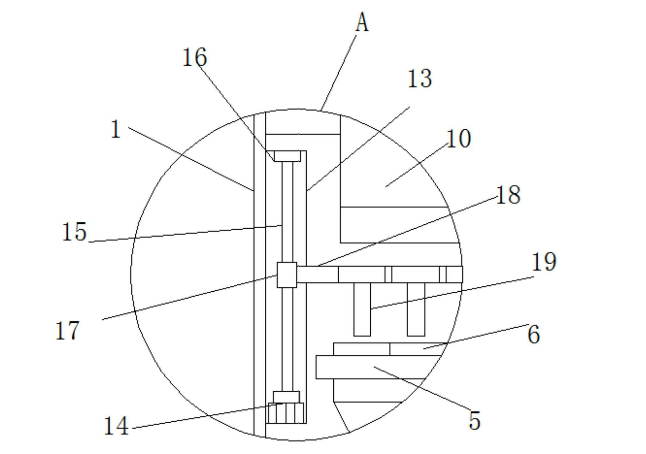

  该自动化螺丝尾部处理设备,包括机体,机体的顶部固定连接有进料斗,机体的左侧固定连接有纳污盒,机体的右侧固定连接有接料箱,机体的内壁顶部固定连接有下料管,下料管与进料斗的底部相适配,下料管的左侧固定连接有第一放置板,第一放置板的上表面固定安装有振动机,第一放置板的下方设置有矩形块,矩形块的内部固定安装有第一电机,第一电机的输出轴固定连接有螺纹杆,螺纹杆远离第一电机的一端活动连接有第二轴承。




背景技术:

  螺丝通常生长在稻田、湖泊、池塘、沼泽及河沟等处,自然利用时可掌握其生活规律适龄时捕捞,螺丝的味道及其鲜美,无论是家庭还是饭店都是吃的比较多的。但是在日常生活中的螺丝尾部平时都是人工用剪刀剪的,效率很低,螺丝量大的时候,需要花费大量的时间。


实用新型内容:

  针对现有技术的不足,本实用新型提供了一种自动化螺丝尾部处理设备,解决了日常生活中的螺丝尾部平时都是人工用剪刀剪的,效率很低,螺丝量大的时候,需要花费大量时间的问题。




技术方案:

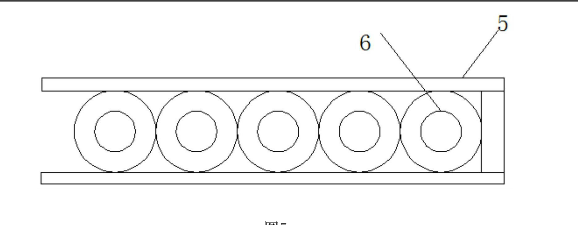

  一种自动化螺丝尾部处理设备机体的内壁底部固定安装有减速电机,减速电机的输出轴固定连接有转杆,转杆远离减速电机的一端固定连接有第一轴承,第一轴承与机体的内壁顶部固定连接,转杆的中间位置转动连接有连接杆,连接杆的中间位置固定连接有一排锥形套,且锥形套位于顶杆的上方,锥形套的下方设置有第二放置板,第二放置板的上表面固定连接有第二电机,第二电机的输出轴固定连接有圆杆,圆杆的外表面固定连接有长刀片,圆杆的下方设置有第一斜板,第一斜板的底部固定连接有第一固定杆,第一固定杆远离第一斜板的一端与机体的内壁底部固定连接,第一斜板远离转杆的一端贯穿机体的侧壁且延伸至纳污盒的上方,




  转杆的右侧设置有放置架,放置架的表面固定安装有第三电机,第三电机的输出轴通过皮带连接有圆板,圆板的中间位置开设有插孔,且插孔内部转动连接有圆块,圆板的表面固定连接有直杆,直杆的下方设置有第二斜板,第二斜板的底部固定连接有第二固定杆,第二斜板远离转杆的一端贯穿机体的侧壁且延伸至接料箱的上方。第一放置板远离下料管的一端与机体左侧内壁固定连接。




相比较现有技术,具备以下有益效果:

  通过将螺丝倒入进料斗,螺丝沿着进料斗进到下料管内部,启动振动机,在振动机的作用下,螺丝从下料管内部的圆孔中掉入到锥形套内部,当螺丝进入锥形套内部之后,第一电机带动升降定位套往下移动,使得顶杆进入锥形套内部进而顶住螺丝,然后第二电机带动圆杆上的长刀片转动,当长刀片转到与锥形套底部相贴合的地方时,就对螺丝的尾部进行切割了,切割的尾部掉到第一斜板且滑落到纳污盒内部,切割完毕之后减速电机带动锥形套转到右边。

  通过第三电机带动旋转的长杆使得锥形套进行翻转,从而使得螺丝沿着第二斜板进入接料箱内部,不需要人工对螺丝进行剪尾,大大提高了效率,减少了花费的时间。
