自动化摘割玉米设备

大学仕 2020-11-03 10:04

0点赞 326浏览

摘要：

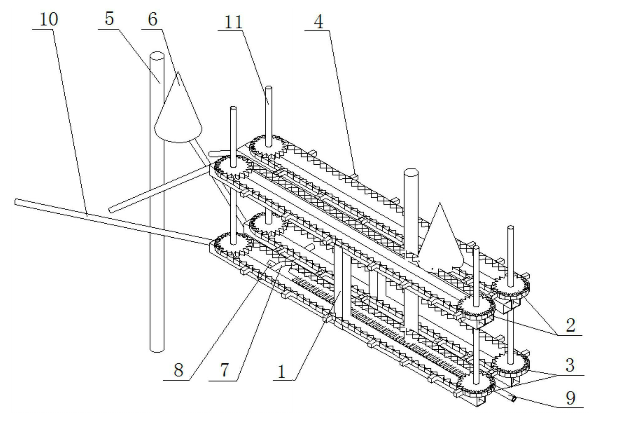

本发明公开了一种自动化摘割玉米设备，包括上护送链条组和下护送链条组，上护送链条组和下护送链条组均包括左护送链条和右护送链条，左护送链条和右护送链条外侧均设有多个推动杆，下往复推杆和上往复推杆，下往复推杆上设有切杆刀片，上往复推杆上设有割梗刀，带刺旋转棒，两根长护棒，左护送板和右护送、输送装置、动力部。

背景技术：

现有的甜玉米主要通过人力进行采摘，因为甜玉米的采摘需要保证玉米籽不能有明显的挤压伤，而且需要有玉米叶包裹着玉米籽，以便于甜玉米的运输和销售。现有的玉米摘割设备主要用于摘割饲料玉米，因此不会考虑摘割后的玉米梗是否整齐美观，也不会在意摘割后的玉米粒是否收到挤压伤，因此其主要通过撕扯的方式进行摘割玉米，显然其难以应用到甜玉米的摘割上。因此如何提供一种自动化摘割玉米设备，以避免摘割的玉米受到挤压损伤，是本领域技术人员急需解决的技术问题。

发明内容：

本发明的目的是提供一种自动化摘割玉米设备，可以有效解决摘割过程中玉米穗容易受到挤压伤等问题。

为解决上述技术问题，本发明提供了如下技术方案：

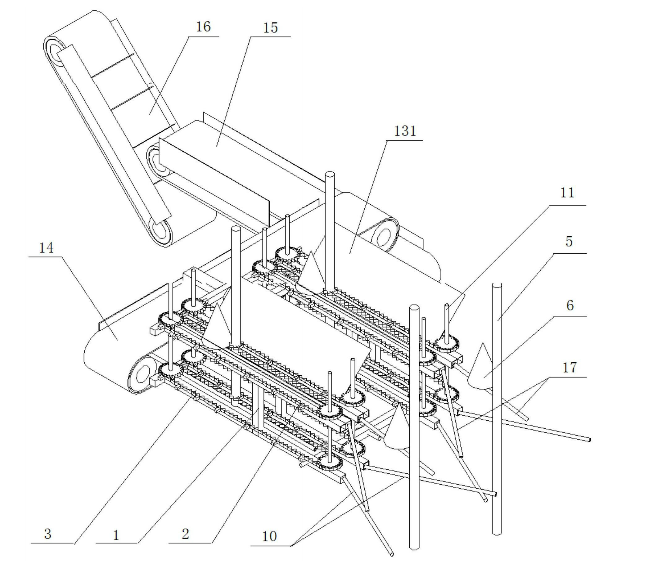

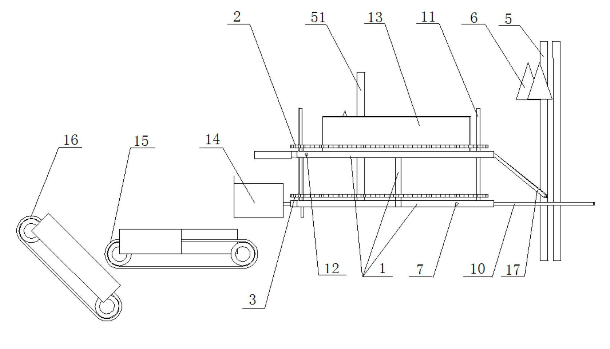

一种自动化摘割玉米设备其用于给上护送链条组和下护送链条组、上往复推杆和下往复推杆、和带刺旋转棒、以及输送装置提供动力。输送装置包括横向传送带和竖向传送带以及爬坡传送带，横向传送带的输送方向和上护送链条组的传送方向相互垂直，且设置在上护送链条组的底部，竖向传送带的进料端设置在横向传送带的出料端，爬坡传送带的进料端设置在竖向传送带的出料端。

横向传送带和竖向传送带以及爬坡传送带上均设有护板。带刺旋转棒和横向传送带的其中一个带轮共轴设置。机架的前端设有两根呈预设夹角且向前扩张设置的护送棒。上护送链条组和下护送链条组的链轮分别通过四根连接轴连接。

与现有技术相比，上述技术方案具有以下优点：

本发明所提供的一种自动化摘割玉米设备，玉米杆被下往复推杆上的切杆刀片切断，然后上截带有玉米穗的玉米杆在左护送链条和右护送链条上推动杆的回转下，推动此上截玉米杆向后移动，同时由于带刺旋转棒的旋转以及玉米穗的重力，会带动上截玉米杆向后移动的同时向下移动，带刺旋转棒指的是表面设有尖刺的长杆，其中尖刺沿长杆的轴向密排设置，以保证上截玉米杆被有效下拉。在两根长护棒的作用下，可限制玉米穗在向下移动至左护送板和右护送板上时继续向下移动，待移动至通道的后端时。

通过上往复推杆上的割梗刀将玉米穗从上截玉米杆上割下，最后将摘割下来的玉米穗通过输送装置输送至收纳装置中，即可完成玉米的整个摘割过程。通过左护送链条和右护送链条以及长护棒的作用下，可保证摘割过程中玉米穗的平稳移动，而且先通过切杆刀片将玉米杆切断，再通过割梗刀进行切割，不仅可以安全地将玉米穗从上截玉米杆上割下，还可以保证玉米穗切口的平整，其整个摘割过程中，可避免玉米穗表面受到较大的挤压力，因此可避免玉米粒受到挤压损伤。
