电气自动化设备用底座

大学仕 2020-11-02 10:15

0点赞 316浏览

摘要：

本实用新型公开了一种具有防潮功能的电气自动化设备用底座，属于辅助设备技术领域，其包括底板，底板的上表面设置有水槽，水槽的上表面与箱体的下表面固定连接，箱体的上表面卡接有进风管，进风管的底端与第一抽风机的进风口相连通。

背景技术：

目前的大多电气设备都是直接放置于地面上，长期的放置让其自行运作无人打理，使其防潮性较差会导致电气设备机体易生锈，电气设备底部容易受潮，空气中湿气无法有效去除，影响工作人员使用，现有的电气设备坐落于地面，其安装和运输的过程中不便于移动。

实用新型内容：

为了克服现有技术的上述缺陷，本实用新型提供了一种具有防潮功能的电气自动化设备用底座，解决了电气设备防潮性较差会导致电气设备机体易生锈，电气设备底部容易受潮，空气中湿气无法有效去除，影响工作人员使用，现有的电气设备坐落于地面，其安装和运输的过程中不便于移动的问题。

为实现上述目的，本实用新型提供如下技术方案：

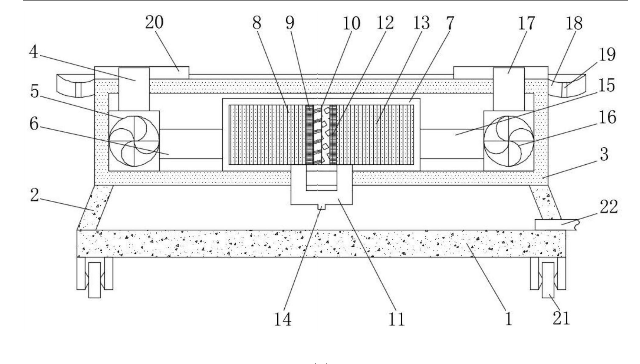

一种具有防潮功能的电气自动化设备用底座第一抽风机的出风口通过第一导流管与盒体的左侧面相连通，盒体内壁的四周均卡接有半导体制冷片，半导体制冷片的左侧面与热面结构的右侧面固定连接，热面结构的左侧面设置有加热管，半导体制冷片的右侧面与冷面结构的左侧面固定连接，冷面结构的右侧面设置有冷凝片，盒体的下表面与U形管的两端卡接，盒体的右侧面通过第二导流管与第二抽风机的进风口相连通，第二抽风机的出风口与出风管相连通，出风管卡接在箱体的上表面。

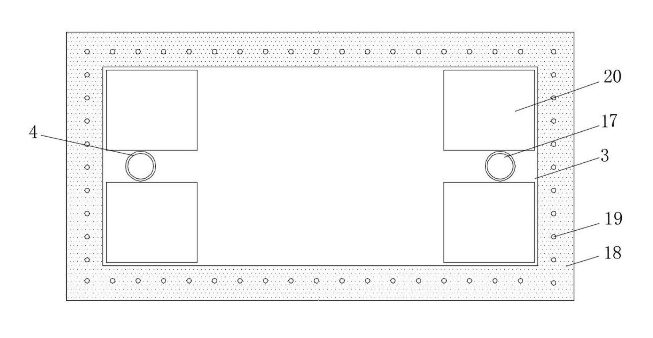

箱体的外壁设置有导水板，导水板的上表面开设有若干排水孔。U形管的下表面开设有出水口，出水口为单向流通。水槽的右侧面卡接有排水管，箱体的上表面设置有若干个橡胶垫。热面结构与冷面结构均为铝合金制的网状结构，底板的四角处均设置有滚轮，滚轮为万向轮。

与现有技术相比，本实用新型的有益效果在于：

1、通过设置盒体、第一抽风机、第二导流管、半导体制冷片和冷凝片，在工作人员使用时，其第一抽风机将空气吸入，在空气经过加热管后变为热空气，再经过冷凝片中，空气中的水汽部分会发生凝结随后流入U形管中经过出水口进入水槽，使得空气中得湿气被过滤掉，根源上降低了受潮的几率，使得电气设备的底部能够保持空气干燥，使其机体不易生锈。

2、通过设置橡胶垫、导水板和排水孔，使得电气设备坐落在该底座上时，橡胶垫使其不会发生滑动，提升了安全性，导水板使得表面的积水能够及时的排出，防止浸泡机体。

3、通过设置滚轮，使得电气设备在放置其上后，方便对其运输和移动，将设备的排水管接通下水道，使其长期运行无需工作人员操作，方便了工作人员的使用。
