光电自动化对焦装置

大学仕 2020-11-02 09:51

0点赞 334浏览

摘要：

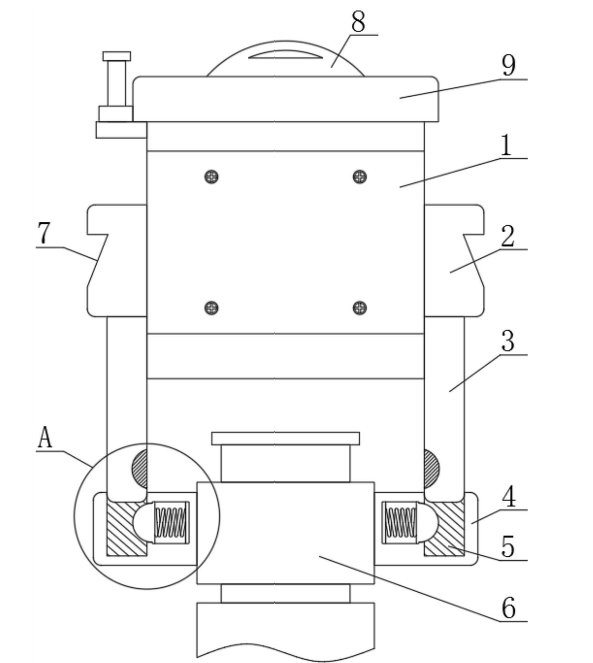

本实用新型公开了一种光电自动化对焦装置，包括镜筒以及设置在镜筒顶部的自动对焦相机主体，自动对焦相机主体的两侧表面均固定有侧座，且侧座的底部设有一体式的快装插杆，镜筒的两侧表面均设置有与快装插杆相对应的快装座，且快装座的内部开设有与快装插杆相适配的快装插槽，快装插杆与快装座之间设有卡合连接机构。

背景技术：

自动对焦显微镜是将精锐的光学显微镜技术、先进的光电转换技术、液晶屏幕技术以及软件识别完美地结合在一起的高科技产品，改变传统的手动调焦问题，而自动对焦显微镜的自动对焦主要是依靠安装在镜筒顶端的自动对焦相机来实现的，这种自动对焦相机通过相机上的光电传感器将物体反射的光接受，再根据相机内部芯片的计算与处理，最后由电动对焦装置完成自动对焦，为初学使用者，或频繁使用调焦操作者解放双手，从而提高了工作效率，减少疲劳。

现有的自动对焦相机在使用时，需要将自动对焦相机主体安装在自动对焦显微镜镜筒的顶部进行使用，但由于现有的安装方式较为繁琐，是通过多个螺丝进行安装的，导致操作人员无法快速的完成自动对焦相机主体与自动对焦显微镜镜筒组合连接，在实际操作过程中存在一定不便，同时也不便于自动对焦相机主体后续的拆除，为此本实用新型提出一种光电自动化对焦装置。

实用新型内容：

本实用新型的目的在于提供一种光电自动化对焦装置，以解决上述背景技术中提出的现有的自动对焦相机在使用时，需要将自动对焦相机主体安装在自动对焦显微镜镜筒的顶部进行使用，但由于现有的安装方式较为繁琐，是通过多个螺丝进行安装的，导致操作人员无法快速的完成自动对焦相机主体与自动对焦显微镜镜筒组合连接，在实际操作过程中存在一定不便，同时也不便于自动对焦相机主体后续的拆除问题。

为实现上述目的，本实用新型提供如下技术方案：

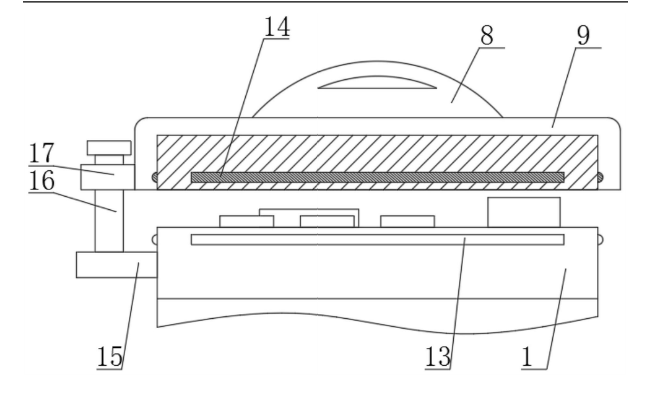

一种光电自动化对焦装置自动对焦相机主体的顶部设有可旋转防护装置，可旋转防护装置包括设置在自动对焦相机主体顶部的顶盖。自动对焦相机主体的一侧设置有旋转基座，且旋转基座的顶部固定有基杆，顶盖的一侧设有一体式的旋转套，且旋转套套设在基杆的表面。

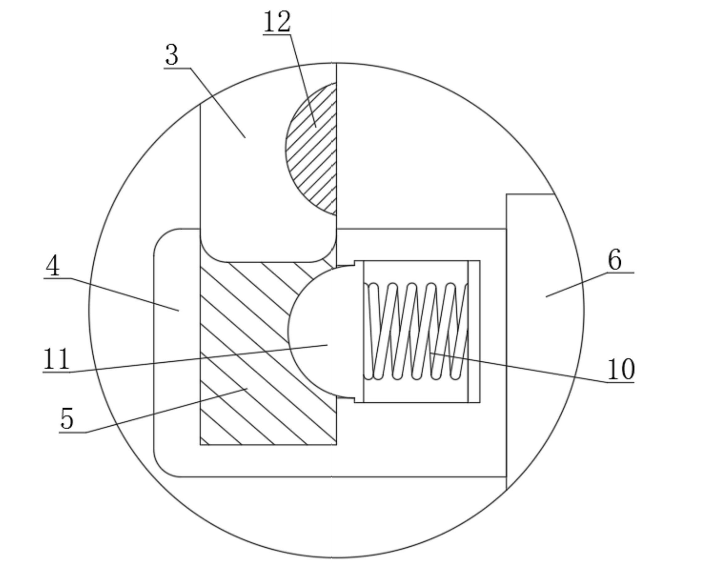

自动对焦相机主体的四周表面均设有一体式的条形凸起，且顶盖的内壁开设有与条形凸起相对应的条形凹陷。顶盖的顶部表面设有一体式的弧形提块，且弧形提块的两侧表面均设有一体式的防滑条。伸缩卡球的底端连接有弹簧槽，且弹簧槽设置在快装座的内部，侧座的侧面开设有易提缺口，且易提缺口的横截面呈倾斜面朝下的直角三角形。
