机械自动化加工翻转装置

大学仕 2020-10-30 15:23

0点赞 812浏览

摘要：

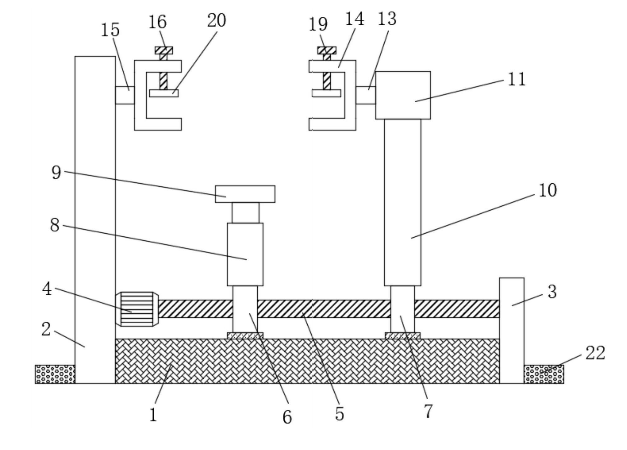

本实用新型公开了一种机械自动化加工翻转装置，涉及到机械加工领域，包括底座，底座的左端固定连接支撑竖板，底座的右端固定连接有竖板，支撑竖板的右侧下端固定连接有伺服电机，伺服电机的输出端固定连接有丝杆，丝杆的一端外侧螺纹连接有第一滑动座，丝杆的另一端外侧螺纹连接有第二滑动座。

背景技术：

机械加工是指通过一种机械设备对工件的外形尺寸或性能进行改变的过程，在机械加工过程中，经常需要对工件的正反两面进行加工，例如对板材正反面的铣削，现有的自动化加工翻转装置通常使用夹具夹住板材的两端，然后夹具旋转带动板材旋转来实现翻转，但是由于板材进行翻转，使得板材的下方没有支撑，为悬空状态，在铣削时会使板材产生较大的形变，影响加工质量。因此发明一种机械自动化加工翻转装置来解决上述问题很有必要。

实用新型内容：

本实用新型的目的在于提供一种机械自动化加工翻转装置，以解决上述背景技术中提出的现有技术中影响板材加工质量的问题。

为实现上述目的，本实用新型提供如下技术方案：

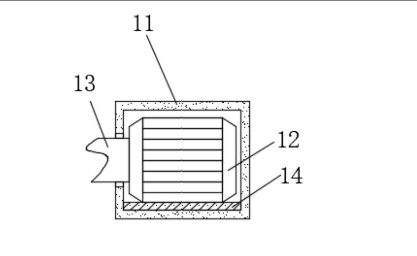

一种机械自动化加工翻转装置第一滑动座的上表面固定连接有电动推杆，电动推杆的伸缩端固定连接有支撑板，第二滑动座的顶端固定连接有立柱，立柱的顶端固定连接有电机箱，电机箱的内部设置有电机，电机的输出端固定连接有转轴，转轴的左端贯穿电机箱的左侧中部开设有的通孔并位于电机箱的外部，转轴的左端固定连接有右夹具，支撑竖板的右侧上端通过轴承转动连接有转杆，转杆的右端固定连接有左夹具。第二滑动座位于第一滑动座的右侧，左夹具的位置与右夹具的位置相对应。

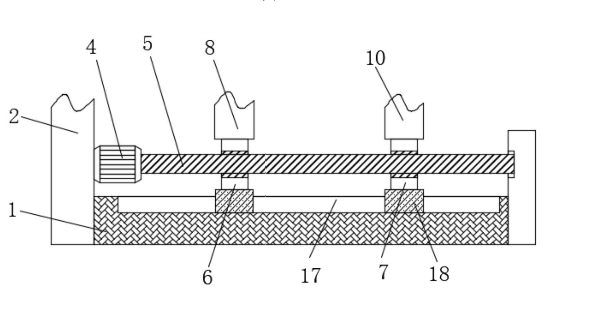

底座的上表面开设有滑槽第一滑动座和第二滑动座的下表面均固定连接有滑动块，滑动块的底端贯穿底座的顶端并延伸至滑槽的内部，滑动块的底端与滑槽滑动连接。右夹具和左夹具的顶端中部均螺纹连接有螺杆，螺杆的底端固定连接有压板。电机的下表面固定连接有减震垫，减震垫的下表面与电机箱的底端内壁固定连接。支撑竖板的左侧底端和竖板的右侧底端均固定连接有底板，底板的中部开设有固定孔。丝杆的右端通过轴承与竖板的左侧上端转动连接，通孔的直径大于转轴的直径。
