自动化棉纱纺织机

大学仕 2020-10-30 10:21

0点赞 360浏览

摘要：

本实用新型公开了一种自动化棉纱纺织机，涉及纺织机技术领域，针对现有的纺织机不便于检修维护的问题，现提出如下方案，包括底座，底座的顶部开设有缓冲槽，缓冲槽的内部滑动连接有横向设置的缓冲板，缓冲槽的内部设有多个复位弹簧，缓冲板的顶部设有横向设置的纺织机主体，纺织机主体的两侧均焊接有横向设置的连接块，连接块的中部开设有活动槽，活动槽的内部活动套设有竖向设置的螺纹杆。

背景技术：

纺织机又叫纺机、织机、棉纺机等，古代的纺织机是依靠人力带动的织布机，纺织机就是把线、丝、麻等原材料加工成丝线后织成布料的工具全称。象纺坠、纺车、锭子、踏板织布机，还有现代机械织布机、现代数控自动织布机等。

现有的纺织机虽然可以很好的对纱线进行纺织，但是在使用的过程中，大多已经固定好相应的位置，当纺织机经过长时间的使用后，出现损坏，需要进行检修时，使用者很难快速便捷的对纺织机底部的部位进行检修维护，很难根据使用者检修需求，对纺织机的相应位置做出调整，使用效果不是很理想，为此我们提出了一种自动化棉纱纺织机。

实用新型内容：

本实用新型提出的一种自动化棉纱纺织机，解决了纺织机不便于检修维护的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

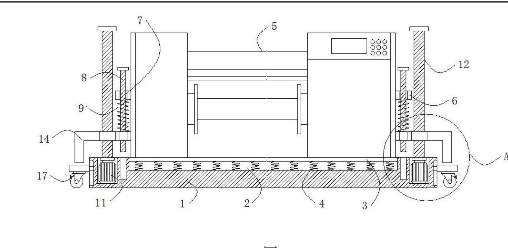

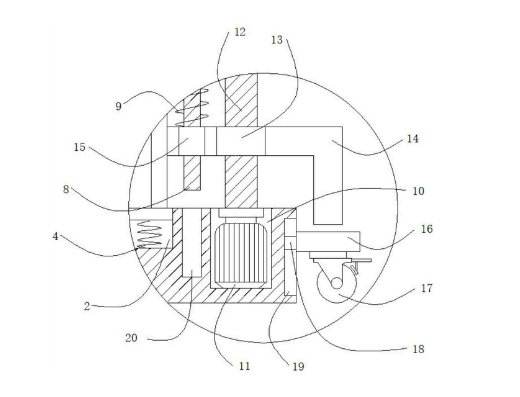

一种自动化棉纱纺织机，包括底座，底座的顶部开设有缓冲槽，缓冲槽的内部滑动连接有横向设置的缓冲板，缓冲槽的内部设有多个复位弹簧，缓冲板的顶部设有横向设置的纺织机主体，纺织机主体的两侧均焊接有横向设置的连接块，连接块的中部开设有活动槽，活动槽的内部活动套设有竖向设置的螺纹杆，连接块的下方设有竖向设置的缓冲弹簧，缓冲弹簧活动套设在螺纹杆的外部，底座顶部的两端均开设有安装槽，安装槽底部的内壁螺钉固定有竖向设置的驱动电机，驱动电机的输出端连接有竖向设置的螺纹柱，螺纹柱的外壁螺纹连接有连接套，连接块的下方设有联动块，联动块与纺织机主体的两侧滑动连接，连接套嵌装在联动块上。

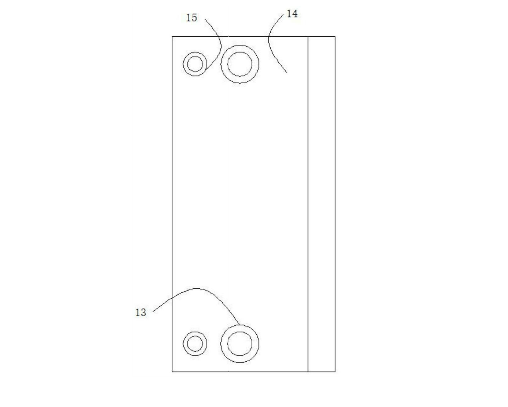

联动块为L形结构，联动块靠近连接套的一端嵌装有定位套，螺纹杆螺纹连接在定位套的内部。底座的两侧均设有横向设置的活动块，活动块的底部焊接有竖向设置的万向轮，万向轮与底座平齐，活动块与联动块的底端相对应。活动块靠近底座的一端焊接有横向设置的滑动块，底座的两侧均开设有竖向设置的滑槽，滑动块滑动连接在滑槽的内部。复位弹簧的一端焊接在缓冲槽底部的内壁上，复位弹簧的另一端焊接在缓冲板的底部。底座顶部的两端均开设有容纳槽，容纳槽与螺纹杆相对应，且容纳槽槽孔的直径大于螺纹杆的直径。

本实用新型中：

通过底座、缓冲槽、缓冲板、复位弹簧、纺织机主体、连接块、活动槽、螺纹杆、缓冲弹簧、安装槽、驱动电机、螺纹柱、连接套、联动块、定位套、活动块、万向轮、滑动块、滑槽和容纳槽的配合工作，一方面可高效的对纺织机进行缓冲保护，避免纺织机在运行的过程中，与底座发生硬性碰撞，导致纺织机发生损坏，防护性能高，且可灵活的对纺织机的高度进行调节，方便使用者对纺织机底部的零部件进行检修维护，提高纺织机的灵活度，另一方面可灵活的对纺织机的移动部件进行收放，方便使用者对纺织机进行搬运位移，且可避免纺织机的移动部件长时间收到纺织机的压迫，发生损坏，提高纺织机移动部件的使用寿命。

本实用新型结构合理，可高效的对纺织机进行缓冲保护，可灵活的对纺织机的高度进行调节，便于检修，可灵活的对纺织机的移动部件进行收放，使用方便，适合推广。
