清洁型自动化长管倒角装置

大学仕 2020-10-28 09:44

0点赞 337浏览

摘要：

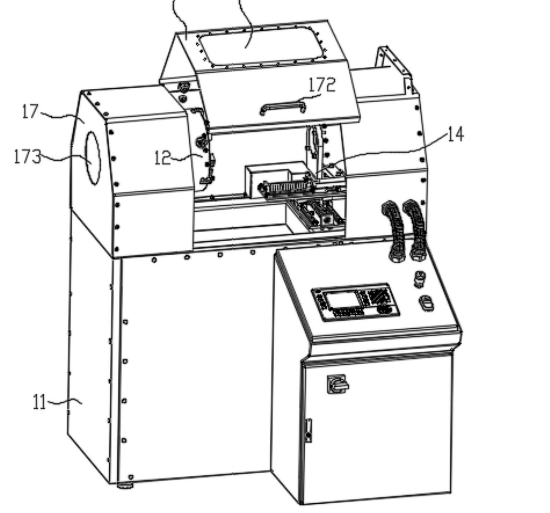

本实用新型公开了一种清洁型自动化长管倒角装置,属于倒角设备技术领域，包括机架、夹具、第一驱动机构和刀具安装座，夹具通过转轴可转动的支撑于机架的顶部，第一驱动机构设置于机架上，第一驱动机构与转轴连接，转轴内设有过孔，过孔贯穿转轴的两端，刀具安装座设置于机架的顶部且与夹具相邻，机架内设有导流板，导流板位于夹具和刀具安装座的下方，导流板倾斜设置，机架的顶部设有防护罩，防护罩的前侧设有防护门，防护门的后端与防护罩铰接，防护罩的前侧设有把手，防护罩的侧壁在与转轴相对应的部位设有通孔。

背景技术：

在很多管件生产过程中，特别是对长管件的端头进行倒角处理，目前的倒角机都是敞开式的，倒角产生的碎屑会飞溅到设备四周，不仅对周围环境造成污染，还会对工作人员造成伤害。

实用新型内容：

本实用新型实施方式的目的在于提供一种清洁型自动化长管倒角装置，其结构简单，使用方便，能够较好的改善上述问题。

本实用新型的实施方式是这样实现的：

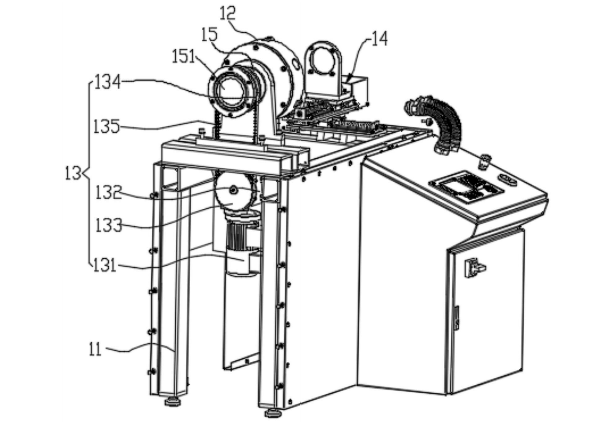

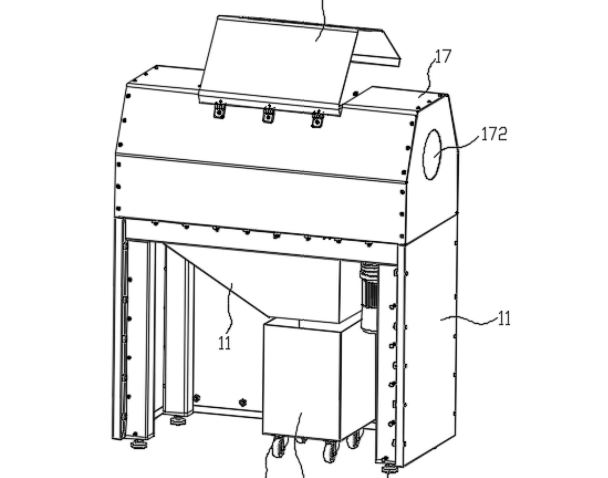

本实用新型的实施方式提供了机架内还设有碎屑收集槽，碎屑收集槽放置于地面上且位于，导流板的出料端的下方。碎屑收集槽的底部设有滚轮。第一驱动机构包括第一电机、减速机、主动轮、从动轮和传动带，第一电机和减速机均设置于机架上，第一电机的输出轴与减速机的输入轴连接，主动轮设置于减速机的输出轴上且能够同步转动，从动轮设置于转轴上且能够同步转动，主动轮与所述从动轮之间通过传动带传动连接。防护门上设有观察窗口。机架的底部四角位置处设有调节脚，调节脚与所述机架螺纹连接。
