机械自动化原料拌料装置

大学仕 2020-10-27 14:24

0点赞 259浏览

摘要：

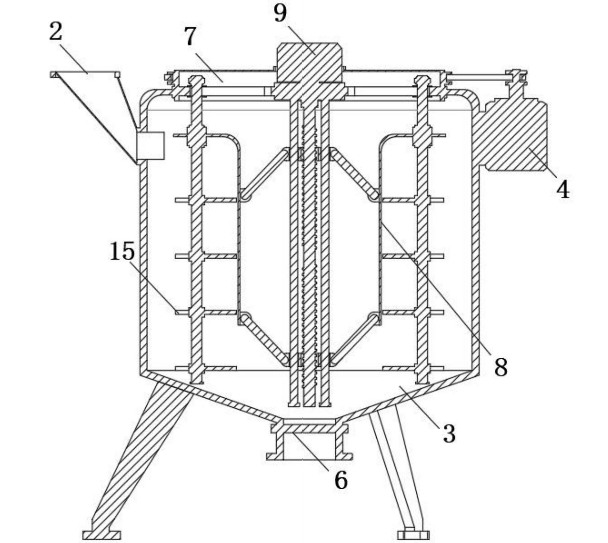

本发明公开了一种机械自动化原料拌料装置，涉及食品搅拌装置技术领域。本发明包括罐体，罐体周侧面固定连通有进料嘴，罐体底面固定连通有下料斗，罐体周侧面固定安装有传动电机，罐体表面通过轴承转动连接有拌料机构，拌料机构包括旋转座和两对称设置的拌料架，旋转座周侧面通过轴承与罐体转动连接，传动电机输出轴的一端通过皮带与旋转座传动连接。

背景技术：

搅拌装置是使液体、气体、固体介质强迫对流并均匀混合的器件，在食品生产过程中需要对食品原料进行搅拌打磨加工，并将食品与原料混合搅拌均匀，从而提高食品的口感，保证食品的质量。

现有的食品生产原料机械化搅拌装置在对食品生产原料进行搅拌时容易存在搅拌死角，同时搅拌范围不可进行变化。

发明内容：

本发明的目的在于提供一种机械自动化原料拌料装置，通过拌料机构的设计，解决了现有的拌料装置容易存在加工死角和搅拌范围不可进行变化的问题。

为解决上述技术问题，本发明是通过以下技术方案实现的：

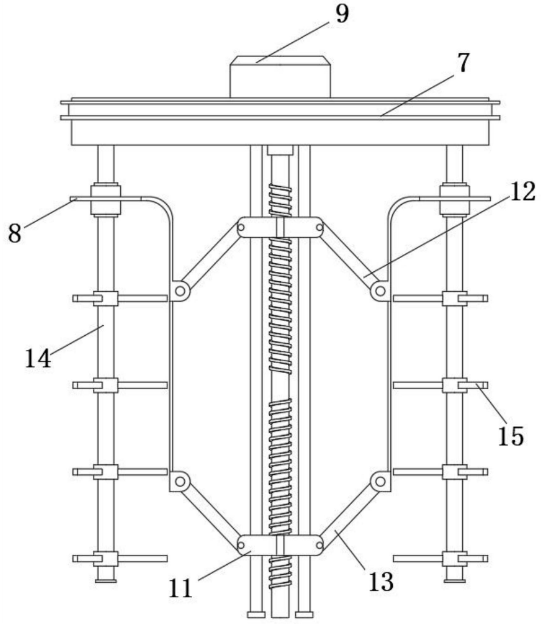

本发明为一种机械自动化原料拌料装置旋转座底面固定安装有丝杆传动组件，丝杆传动组件周侧面分别设置有正向螺纹部和反向螺纹部，丝杆传动组件周侧面且对应正向螺纹部和反向螺纹部的位置分别连接有第一移动座和第二移动座，两拌料架一表面均分别铰接有一第一连杆和一第二连杆。

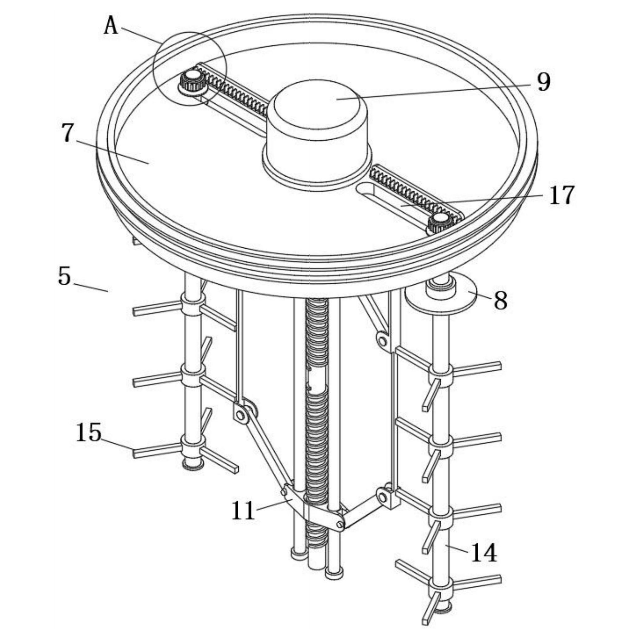

两第一连杆一表面均与第一移动座铰接，两第二连杆一表面均与第二移动座铰接，两拌料架顶面均通过轴承转动连接有从动轴杆，两从动轴杆周侧面均固定连接有一组呈线性阵列分布的搅拌叶组件，两从动轴杆周侧面均固定连接有从动齿轮，旋转座顶面开设有两对称设置的导向孔，两从动轴杆周侧面分别与对应位置的导向孔配合，旋转座表面且相邻导向孔的位置均固定连接有驱动齿板，两驱动齿板周侧面分别与对应位置的从动齿轮啮合。

本发明具有以下有益效果：

本发明通过拌料机构中丝杆传动组件、第一移动座和第二移动座的设计，变传统拌料装置的固定范围式单点搅拌为可调范围式多点搅拌，两个拌料架在工作时，能够在丝杆传动组件的作用下往复改变间距，继而往复改变该装置的搅拌范围，通过搅拌范围的往复改变及多点式搅拌，能够有效避免该装置加工过程中存在死角，同时能够有效增强该装置的混料均一度。当然实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。
