专业刷纺丝自动化双色染色机

大学仕 2020-10-27 14:07

0点赞 382浏览

摘要：

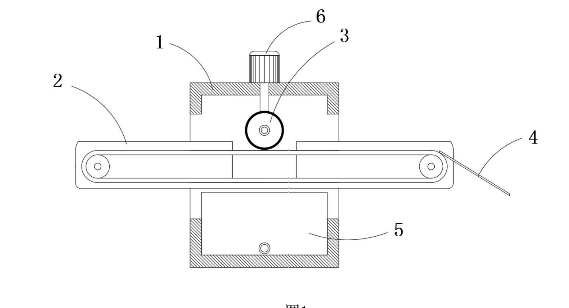

本实用新型公开了专业刷纺丝自动化双色染色机，包括染色箱体，染色箱体两侧对称设有进出料口，染色箱体内水平设有传送带输送装置，传送带输送装置通过移动机构安装在染色箱体内，染色箱体内水平对称设有两根染色辊，两根染色辊对应设置在传送带输送装置上侧，两根染色辊相互背离的一端均与染色箱体内侧壁转动连接，传送带输送装置下侧对称设有两个收料槽，两个收料槽分别与两根染色辊位置对应，两个收料槽均通过给料机构与其对应的染色辊固定连接。

背景技术：

纺丝又称化学纤维成形，制造化学纤维的一道工序。将某些高分子化合物制成胶体溶液或熔化成熔体后由喷丝头细孔压出形成化学纤维的过程，纺丝完成后往往需要进行染色操作。

高端客户对专业刷纺丝的外观要求极高，研发双色丝染色可以使得刷头刷毛部分显得更加有层次，更加美观，目前行业内专业刷头双色纺丝染色工艺都使用手工，不仅无法准确控制不同颜色的分界线，而且效率低下，为此开发自动化双色染色工艺及装备。

实用新型内容：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的专业刷纺丝自动化双色染色机。

为了实现上述目的，本实用新型采用了如下技术方案：

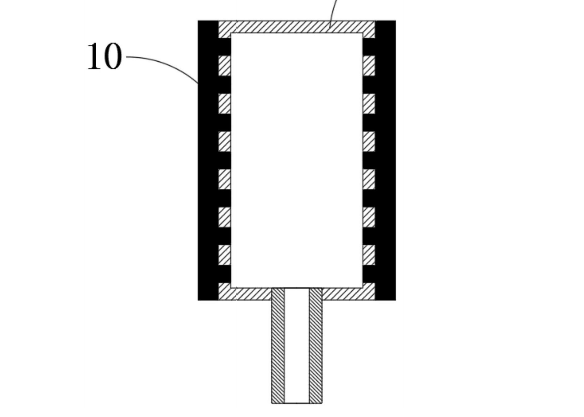

专业刷纺丝自动化双色染色机驱动机构包括固定设置在染色箱体上端面的伺服电机，伺服电机输出端贯穿染色箱体延伸至染色箱体内并同轴固定连接有主动锥齿轮，其中一根染色辊上同轴固定套设有从动锥齿轮，主动锥齿轮与从动锥齿轮啮合连接。染色辊包括辊体，辊体内设有染料空腔，辊体弧形侧壁上均固定连接有染色海绵层，辊体的弧形侧壁上均匀设有多个连通染料空腔的通孔，染色海绵层内壁上设有堵塞多个通孔的多个圆柱凸起。给料机构包括设置染色箱体一侧的给料管，给料管贯穿染色箱体并与收料槽连通，给料管另一端贯穿染色箱体并与染色辊同轴固定连接，收料槽通过给料管与染色辊内的染料空腔连通，给料管上固定连接有给料泵。

移动机构包括传送带输送装置一侧水平均布的多个伸缩杆，伸缩杆两端分别与传送带输送装置和染色箱体内壁固定连接，传送带输送装置另一侧设有液压杆，液压杆两端分别与传送带输送装置和染色箱体内壁固定连接。传送带输送装置通过伺服电机进行控制。传送带输送装置右侧倾斜固定设有出料斜板，出料斜板上端面经过打磨光滑处理。传送带输送装置上设有与两个染色辊位置对应的卸料开口。
