自动化手机组装设备

大学仕 2020-10-27 10:42

0点赞 411浏览

摘要：

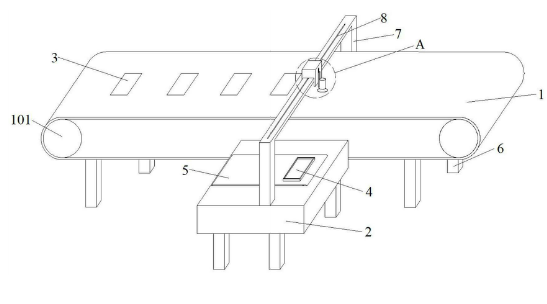

本实用新型公开了一种自动化手机组装设备，包括第一运输带、组装台、第二运输带、支撑腿、支撑柱、导轨、传动块、滑块、气缸和吸嘴，第一运输带位于整个设备的一侧，组装台位于第一运输带的一侧，组装台的顶端设有第二运输带，第一运输带和组装台的底端均设有支撑腿，第一运输带和组装台的顶端设有导轨，导轨底部的两端设有支撑柱，导轨的顶端设有传动块。

背景技术：

随着信息技术的发展，智能手机因为其便利性而被得到广泛的应用，几乎随处可见，手机的需求量越来越大，进一步促进手机制造业的发展，现有的工厂在手机触摸屏组装时仍旧使用人工完成全部工作，不仅耗时耗力，而且人工取用触摸屏时还会因为用力过大造成额外损害。

实用新型内容：

本实用新型的目的在于提供一种自动化手机组装设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

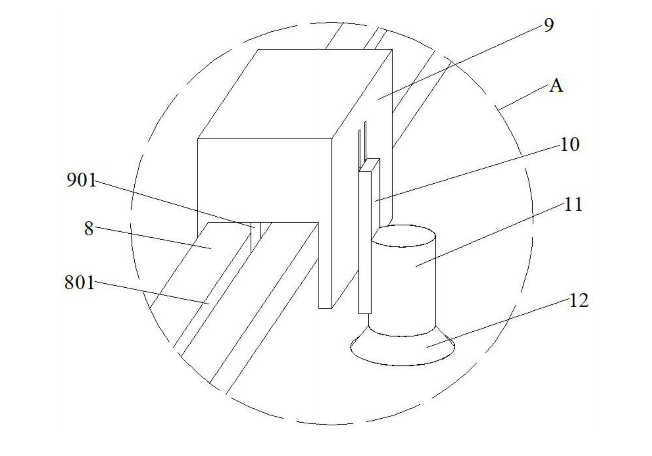

一种自动化手机组装设备传动块的一侧设有所述滑块，滑块远离所述传动块的一侧设有气缸，气缸的底端设有吸嘴，气缸与吸嘴固定连接。第一运输带的两端均设有转轴，第一运输带的顶端放置有手机触摸屏，第一运输带的底端设有支撑腿，第一运输带与支撑腿固定连接，第一运输带顶端远离组装台的一侧设有支撑柱，支撑柱的底端与第一运输带固定连接。

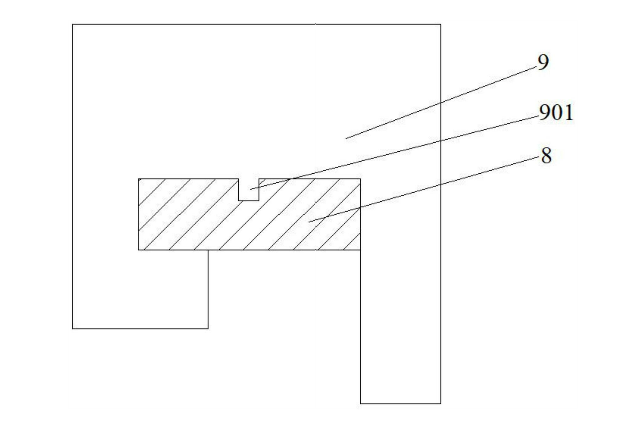

组装台的底端设有支撑腿，组装台与支撑腿固定连接组装台的顶端设有第二运输带，第二运输带的顶端放置有手机主体，组装台顶端远离第一运输带的一侧设有支撑柱，支撑柱的底端与组装台的顶端固定连接。支撑柱的顶端设有导轨，支撑柱与导轨固定连接。导轨的顶端设有凹槽，传动块的底端设有凸起块，凸起块与凹槽相匹配。滑块位于传动块的一侧，滑块与传动块滑动连接。气缸位于滑块远离传动块的一侧，气缸与滑块固定连接，气缸的底端设有所述吸嘴，气缸与所述吸嘴固定连接。
