自动化绕线机用降噪结构
大学仕 2020-10-26 14:10
点赞 472浏览

摘要：

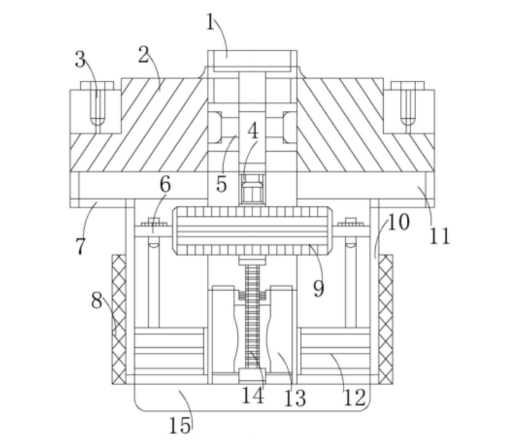

  本实用新型公开了一种自动化绕线机用降噪结构，包括降噪主体，降噪主体两侧设有锁紧螺栓，锁紧螺栓内侧设有联接基座，联接基座底部设有竖向支杆，竖向支杆双侧设有横向支杆，降噪主体中心设有分隔挡板，分隔挡板底部设有吸声共振腔，自动螺钉外侧设有隔声层，隔声层外侧设有吸音降噪孔板，降噪主体底部设有夹固支座，夹固支座外侧设有夹芯板，夹芯板底部设有防水护壳，阻尼层通过胶体粘结固定在吸音棉外侧，石墨散热膜通过胶体粘结固定在阻尼层外侧，弹性体通过固定护环固定在减振机构中心，缓冲垫通过卡扣固定在弹性体底部。




背景技术：

  凡是电器产品大多需要用漆包铜线(简称漆包线)绕制成电感线圈，可以使用绕线机完成这一道或多道加工。绕线机是把线状的物体缠绕到特定的工件上的设备。通常用于铜线缠绕，在绕线机的运作过程中，噪声影响较大，因此降噪结构必不可少。然而现有的降噪结构在其减振性能以及减噪散热一体化功能等方面可作进一步提升，所以我们需要一款新型的自动化绕线机用降噪结构来解决上述问题，满足人们的需求。




实用新型内容：

  本实用新型的目的在于提供一种自动化绕线机用降噪结构，以解决其减振性能以及减噪散热一体化功能的问题。

为实现上述目的，本实用新型提供如下技术方案：

  一种自动化绕线机用降噪结构，所述减噪夹层通过锁紧螺栓与降噪主体固定连接。吸音降噪孔板设置为2个，2个所述吸音降噪孔板分别左右对称设置在降噪主体双侧。吸声共振腔通过自动螺钉固定在降噪主体中心。隔声层通过胶体粘结固定在吸音降噪孔板内侧。吸声共振腔中心呈圆形，其圆心与减振机构中心重合。




本实用新型的技术效果和优点：

1、该降噪结构内设减振机构，通过弹性体与缓冲垫的弹性缓冲性有效减缓振动损伤，辅助降低噪声影响。

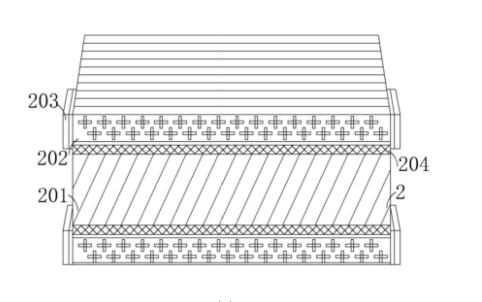

2、以减噪夹层的吸音棉为中心基层，其外设阻尼层和石墨散热膜，利用材料性能提高降噪性，并增加热量传导效率，使整体结构散热性能高。
