农场自动化供水装置

大学仕 2020-10-26 10:58

0点赞 535浏览

摘要：

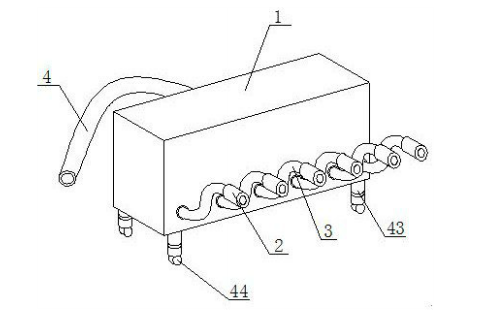

本发明公开了一种农场自动化供水装置，包括外壳体，外壳体内部左侧底端固定连接有分流箱，分流箱左侧固定连接有输水口，输水口左侧固定连接有输水管，分流箱右侧底部固定连接有内管，内管外侧固定连接有外管，外管上方设置有加热仓，加热仓内部设置有加热螺圈，加热仓底部固定连接有水循环接口，水循环接口左侧固定连接有微型电机，微型电机输出端固定连接有搅动盘，加热仓上端外表面设置有微型水泵，微型水泵下端固定连接有吸水管和出水管，外管的右端设置有连接管，置药外壳内部中间设置有第一转动轴，第一转动轴中部转动连接有转盘，转盘外表面固定连接有拨片。

背景技术：

现代新农场，不再是单单用来种农作物的场地，更是一种种植加养殖加休闲加娱乐的混合型场地，对于养殖型农场来说大都实现半自动化养殖，部分为圈养，将猪、鸡等类固定圈养在养殖棚内，限制其活动范围，对于这种养殖采用管道将水输送到每个养殖圈内，在其下方设置有水槽，需要供水时统一加水，另一部分为散养在农场里，这类需要自动供水槽来供牲畜饮水。

现有的农场自动化供水装置存在很多不足，在供水时不能按照牲畜的需求量供水，一般自动化供水装置为人为调节水阀开关，或者由控制系统控制，前者需要人为不定时查看费事费力，且还需手动供水，后者只是定量定点供水，存在盲目性供水，且不利于节省水资源，并且现有供水装置对防冻领域存在不足，很少有具备这一功能的自动化供水装置，在给牲畜喂药领域，传统供水装置太过简单，不具备长期喂药功能。

发明内容：

为解决上述问题。本发明采用如下的技术方案：

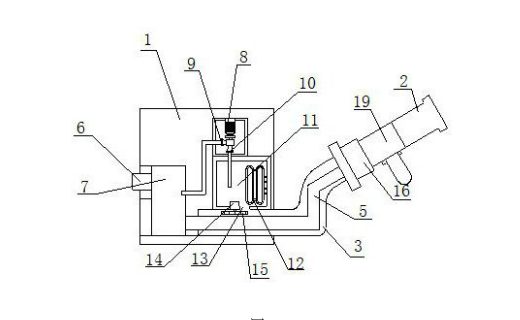

一种农场自动化供水装置水循环接口左侧固定连接有微型电机，微型电机电性连接有外部电源，微型电机输出端固定连接有搅动盘，搅动盘设置在外壳体内部的内管外侧，加热仓上端外表面设置有微型水泵，微型水泵与外部电源电性连接，微型水泵下端固定连接有吸水管和出水管，吸水管远离微型水泵的一端与分流箱固定连接，出水管远离微型水泵的一端与加热仓固定连接，内管和外管右端均贯穿外壳体且设置在外壳体的外部。

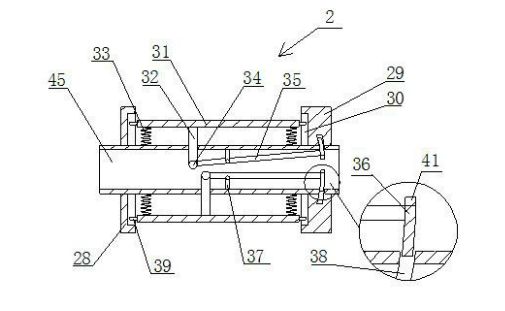

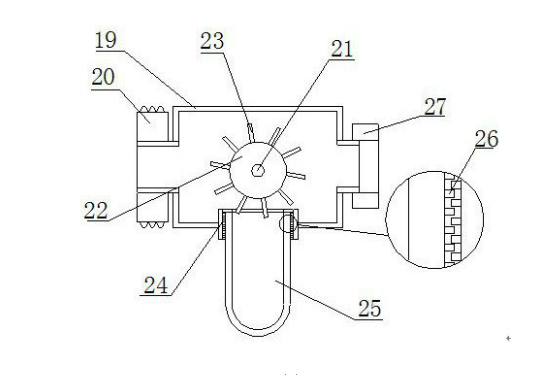

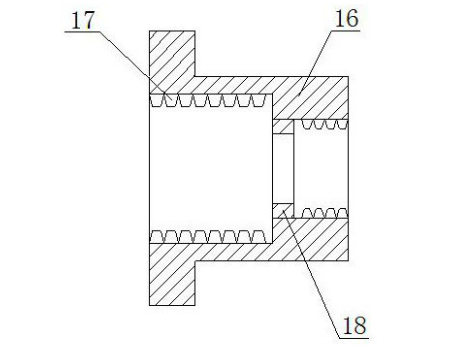

外管的右端设置有连接管，连接管内表面设置有第一螺纹，连接管通过第一螺纹与外管活动连接，内管的右端设置在连接管的内部，连接管右端通过第一螺纹活动连接有连接套筒，置药外壳左端套设有连接套筒，置药外壳右端固定连接有橡胶连接套，置药外壳内部中间设置有第一转动轴，第一转动轴前后两端与置药外壳内壁固定连接，第一转动轴中部转动连接有转盘，转盘外表面固定连接有拨片。橡胶连接套右端设置有出水装置，出水装置包括出液管和固定支杆，出液管前后两侧均与固定支杆固定连接，出液管左端固定连接有后固定板。
