应用于线束加工的自动化装置

大学仕 2020-10-23 16:00

0点赞 371浏览

摘要：

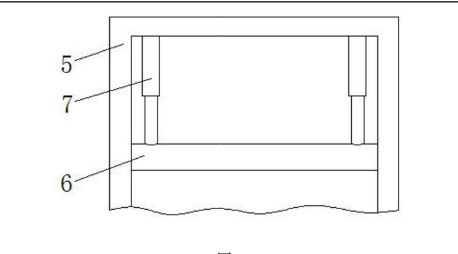

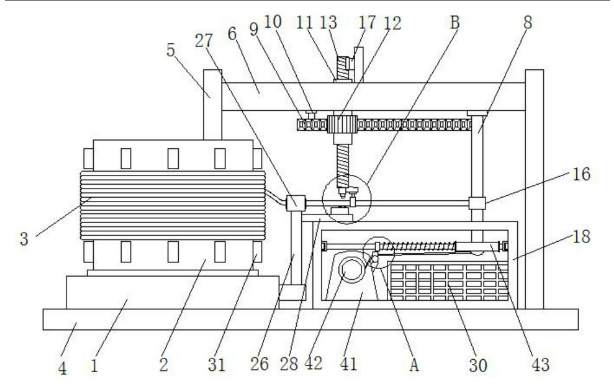

本发明公开了一种应用于线束加工的自动化装置。包括固定板，固定板的顶部转动连接有绕线柱，绕线柱的外表面固定连接有导线，固定板的底部固定连接有底板，且底板的顶部固定连接有支架，支架的内部滑动连接有滑动板，支架内表面的左右两侧均固定连接有电动伸缩杆，且电动伸缩杆的一端与滑动板表面的一侧固定连接。

背景技术：

线束为一定负载源组提供服务设备的总体，如中继线路、交换装置、控制系统等。话务理论的基本研究内容是研究话务量、呼损和线束容量三者之间的关系，因此线束是话务理论中一个重要的基本概念。负载源是线束的服务对象，通常是指用户设备，广义地说上一级设备就是下一级设备的负载源。在电话通信中负载源也称为话源，线束中所含服务设备数，称为线束容量，该线束的容量为V，它为N个负载源提供服务。

任何一个发出呼叫的负载源，可以占用线束中的一个空闲服务设备。为了便于安装、维修,确保电气设备能在最恶劣的条件下工作,将全车各电气设备所用的不同规格、不同颜色的电线通过合理的安排,将其合为一体,并用绝缘材料把电线捆扎成束,这样既完整,又可靠。

发明内容：

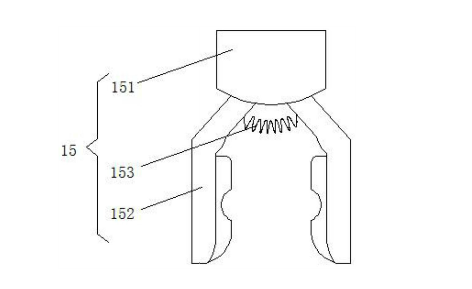

一种应用于线束加工的自动化装置滑动板的底部滑动连接有滑动竖杆，且滑动竖杆表面的一侧固定连接有齿条，齿条的顶部通过滑块与滑动板的底部滑动连接，滑动板的内部贯穿有套柱，套柱的外表面固定连接有齿轮，齿轮表面的一侧与齿条的正面相啮合，套柱的内表面螺纹连接有螺纹杆，螺纹杆的底端固定连接有切割头，且螺纹杆底部的一侧固定连接有夹持装置，滑动竖杆的外表面固定连接有导线夹块。

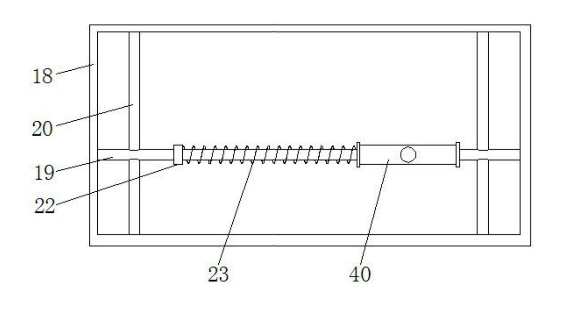

滑动板的顶部通过工件固定连接有限位件，限位件的一侧与螺纹杆表面的一侧滑动连接，工作箱内部的左右两侧之间滑动连接有滑动杆，工作箱的前后两侧之间固定连接有连接杆，且连接杆设置有两个，连接杆的外表面与滑动杆的内表面滑动连接，支座表面的一侧通过支块固定连接有连接轴，连接轴的顶部固定连接有外壳，拉绳的一端贯穿外壳并延伸至外壳的一侧，拉绳的一端与套筒表面的底部固定连接。底板顶部的右侧固定连接有工作箱，且工作箱内腔的左侧固定连接有支座，支座的正面设置有圆盘，且圆盘的外部缠绕有拉绳。
