防火型电气自动化控制柜

大学仕 2020-10-23 15:41

0点赞 535浏览

摘要：

本实用新型公开了一种防火型电气自动化控制柜，包括底座，底座内部的两侧均开设有容纳槽，容纳槽内壁的底部固定连接有竖板，竖板的外侧固定连接有滑杆，滑杆的表面滑动连接有滑环，滑杆的表面套设有弹簧。

背景技术：

控制柜是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，其布置应满足电力系统正常运行的要求，便于检修，不危及人身及周围设备的安全。

防火型电气自动化控制柜是控制柜的一种，防火型电气自动化控制柜大多水平设置在地面，防火型电气自动化控制柜容易移动，为了防止防火型电气自动化控制柜非正常移动，需要将防火型电气自动化控制柜进行固定安装在底座上，但是现有的防火型电气自动化控制柜不便于使用者固定安装，浪费了使用者大量的时间，降低了防火型电气自动化控制柜的实用性。

实用新型内容:

本实用新型的目的在于提供一种防火型电气自动化控制柜，具备便于固定安装的优点，解决了现有的防火型电气自动化控制柜不便于使用者固定安装的问题。

为实现上述目的，本实用新型提供如下技术方案:

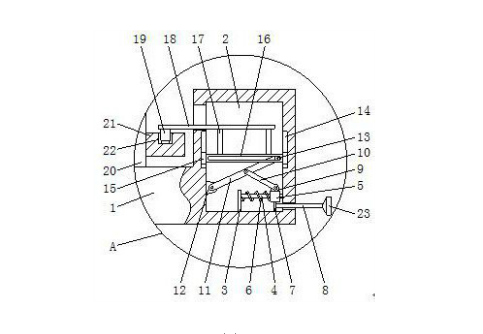

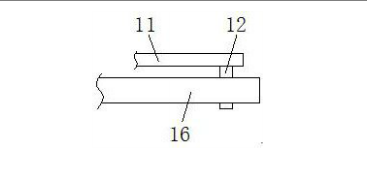

一种防火型电气自动化控制柜滑环的底部固定连接有移动板，移动板的外侧固定连接有推杆，滑环的顶部固定连接有连接块，连接块的正面活动连接有第一连板，第一连板背面的顶部活动连接有第二连板，第二连板背面的底部活动连接有固定块，固定块的内侧与容纳槽的内壁固定连接。第二连板正面的顶部固定连接有传动杆，容纳槽内壁的两侧均开设有滑槽，滑槽的内部滑动连接有滑块，滑块的内侧固定连接有与传动杆配合使用的升降框。升降框顶部的两侧均固定连接有竖杆，竖杆的顶部固定连接有升降杆，升降杆的内端贯穿至底座的外部。

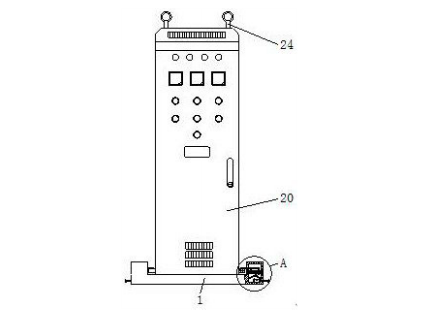

升降杆底部的内侧固定连接有卡杆，底座的顶部设置有控制柜，控制柜两侧的底部均固定连接有安装块，安装块的顶部开设有卡槽，卡杆的底部延伸至卡槽的内部。推杆远离移动板的一端贯穿至底座的外部固定连接有推盘，推盘与推杆配合使用。滑杆的横截面为圆形，滑环的横截面为圆形，滑杆与滑环配合使用。滑槽的槽型为梯形，滑块的横截面为梯形，滑槽与滑块配合使用。第二连板位于升降框的后侧，传动杆的前端延伸至升降框的内部。控制柜顶部的两侧均固定连接有吊环，吊环与控制柜配合使用。

与现有技术相比,本实用新型的有益效果如下:

1、通过设置底座、容纳槽、竖板、滑杆、滑环、弹簧、移动板、推杆、连接块、第一连板、第二连板、固定块、传动杆、滑槽、滑块、升降框、竖杆、升降杆、卡杆、控制柜、安装块和卡槽的配合使用，解决了现有的防火型电气自动化控制柜不便于使用者固定安装的问题，该防火型电气自动化控制柜，具备便于固定安装的优点，节省了使用者大量的时间，提高了防火型电气自动化控制柜的实用性。

2、通过设置推盘，能够增加使用者手部与推杆的接触面积，便于使用者通过推盘推动推杆，通过设置滑杆和滑环，能够增加滑环滑动的稳定性，通过设置滑槽和滑块，能够增加升降框升降的稳定性，防止升降框升降时倾斜，通过设置吊环能够便于使用者通过吊环吊起控制柜，便于使用者移动控制柜。
