自动化设备用减振垫片

大学仕 2020-10-23 11:01

0点赞 250浏览

摘要：

本实用新型公开了一种自动化设备用减振垫片，涉及减震垫片技术领域。本实用新型包括外框，外框内壁顶部和顶部均设置有支撑板，两支撑板相对面上通过螺栓固定有缓冲机构，缓冲机构包括与支撑板固定连接的两支撑框，两支撑框通过导杆活动连接，导杆表面且位于两支撑框之间的位置套设有缓冲弹簧，外框上开设有锥形透气孔，支撑板上开设有与锥形透气孔配合的贯穿孔。

背景技术：

随着机械制造业的发展，机械运行对减震设备的要求不断提供，良好的减震装置，不仅能够保证机械设备的平稳运行，且能够大大降低机械设备的维护、检修成本。机械设备在运行时会产生较大的振动，影响设备运行的稳定性，降低设备的使用寿命。

在设备的底部加装减震底座，能够起到一定的缓冲降噪作用，但现有技术中的减震底座在实际使用过程中减震效果不理想，因此通常配合减震垫片使用，但是现有的减震垫片不仅结构简单，而且容易损坏，使用寿命短，减震效果仍不理想。

实用新型内容：

本实用新型的目的在于提供一种自动化设备用减振垫片，通过对现有的减震垫片进行改进，增减减震效果，解决了现有的减震垫片减震效果不理想的问题。

为解决上述技术问题，本实用新型是通过以下技术方案实现的：

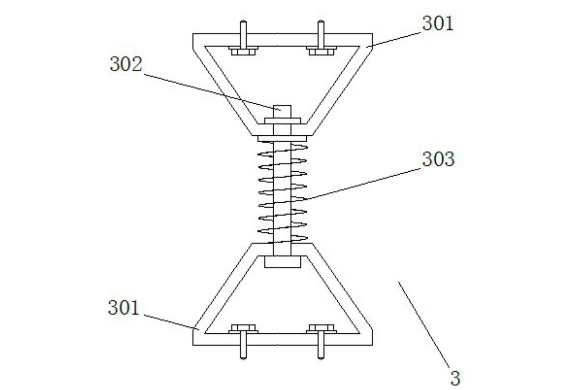

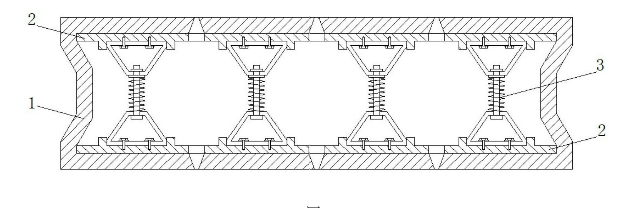

本实用新型为一种自动化设备用减振垫片，包括外框，外框内壁顶部和顶部均设置有支撑板，两支撑板相对面上通过螺栓固定有缓冲机构，缓冲机构包括与支撑板固定连接的两支撑框，两支撑框通过导杆活动连接，导杆表面且位于两支撑框之间的位置套设有缓冲弹簧，外框上开设有锥形透气孔，支撑板上开设有与锥形透气孔配合的贯穿孔。

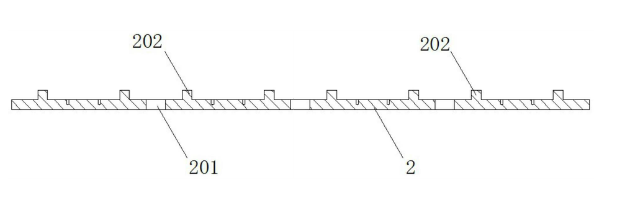

支撑板与支撑框相接触的一表面设置有与支撑框配合的限位块，外框两侧边向内凹陷梯形结构。支撑框横截面为等腰梯形结构支撑板上开设有与螺栓配合的螺纹孔，导杆位于支撑框内部的一端螺纹连接有螺母。
