电气自动化设备充电装置

大学仕 2020-10-23 10:13

0点赞 254浏览

摘要：

本实用新型公开了一种电气自动化设备的充电装置，主要包括充电桩本体，充电桩本体的前表面嵌入固定有显示触控屏，充电桩本体的充电端主要由多个插座以及充电枪，其中充电枪与充电桩本体电性连接。

技术领域：

本实用新型涉及电力领域尤其是涉及一种电气自动化设备的充电装置。

背景技术：

充电桩按照安装地点，可分为公共充电桩和专用充电桩。公共充电桩是建设在公共停车场结合停车泊位，为社会车辆提供公共充电服务的充电桩。专用充电桩是建设单位自有停车场，为单位内部人员使用的充电桩。自用充电桩是建设在个人自有车位，为私人用户提供充电的充电桩。充电桩一般结合停车场的停车位建设。

随着环保充电桩的日益发展，人们不再满足现有的充电桩仅仅具有非常单一的功能，由于充电桩的安装环境逐渐变得更加多样，因此日后的充电桩将随处可见，此时便需要具有能够具有安防报警的充电桩，不仅具有报警功能同时具有监控能力，从而实现对充电桩的保护以及对使用者的保护。

实用新型内容：

本实用新型为克服上述情况不足，旨在提供一种能解决上述问题的技术方案。

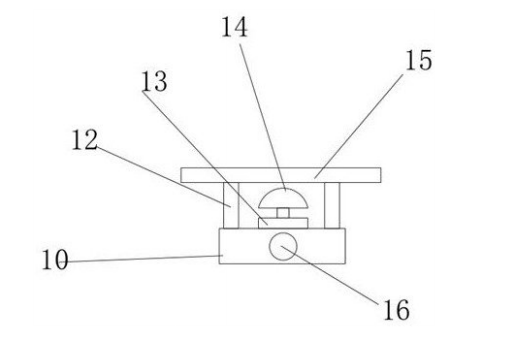

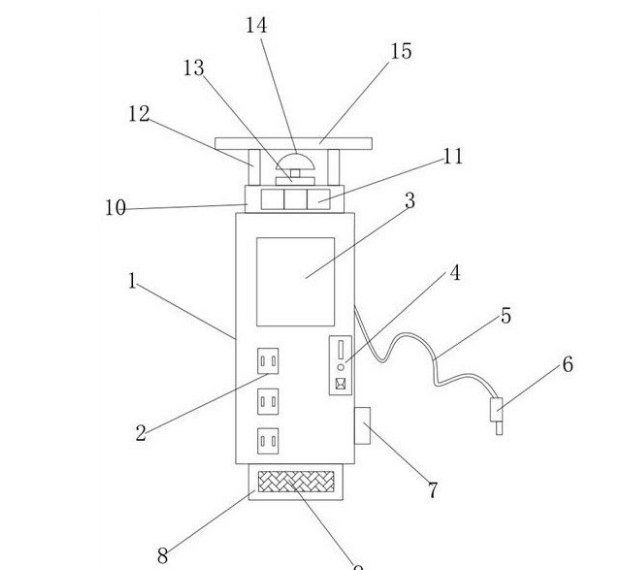

一种电气自动化设备的充电装置插座嵌入固定在充电桩本体的前表面位置。利用插座和充电枪实现不同形式的供电，充电桩本体上还嵌入安装有投币器，利用投币器实现钱币的支付，充电桩本体的顶部设有安防报警装置，安防报警装置主要包括设备箱，设备箱采用螺丝固定在充电桩本体的顶面上，设备箱的顶面四角位置焊接固定有竖直设置的立柱，且立柱的顶端位置螺丝固定有挡雨罩，雨罩位于设备箱的正上方位置，设备箱的前表面嵌入固定有警示灯，利用警示灯的闪烁不仅可以提高充电桩本体的夜晚识别度，同时警示灯的闪烁可以让不法分子联想到警灯，从而起到威慑的作用。

通过硬盘储存红外摄像头所拍摄到的视频数据，从而留存视频影像，这样便于后期案件取证，设备箱的侧面位置还螺丝固定有击碎玻璃式报警器，利用击碎玻璃式报警器可以在击碎玻璃时提供高音报警，此时当充电桩本体周围出现险情时通过击碎玻璃式报警器的作用可以产生报警。从而可以警示周围群众，从而达到安防报警的作用，这样使得整体功能更加全面。充电桩本体的底部焊接固定有底座，底座内部中空，且底座的侧壁上开设有出气口，且出气口处均螺丝固定有不锈钢网制成的气窗。充电桩本体的外壁上螺丝固定有充电枪挂架。挡雨罩采用PVC材质制成，警示灯采用LED灯。

本实用新型的有益效果：

本实用新型利用伺服电机带动红外摄像头旋转，从而实现红外摄像头水平向无死角转动拍摄，通过硬盘储存红外摄像头所拍摄到的视频数据，从而留存视频影像，这样便于后期案件取证，设备箱的侧面位置还螺丝固定有击碎玻璃式报警器，利用击碎玻璃式报警器可以在击碎玻璃时提供高音报警，此时当充电桩本体周围出现险情时。通过击碎玻璃式报警器的作用可以产生报警，从而可以警示周围群众，从而达到安防报警的作用，这样使得整体功能更加全面。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
