自动化模具清扫机

大学仕 2020-10-22 17:25

0点赞 274浏览

摘要：

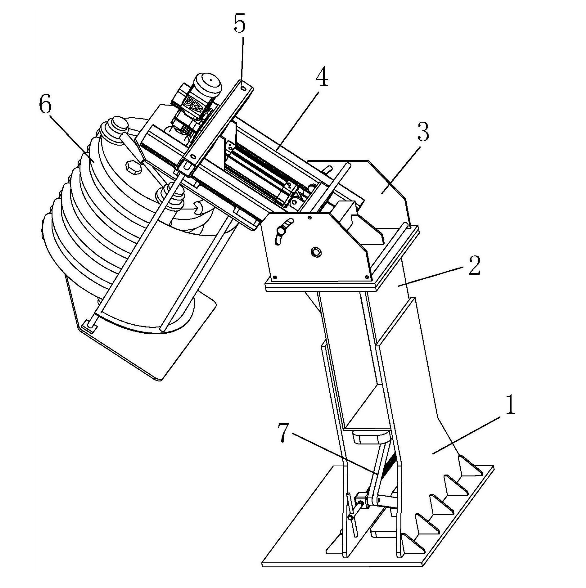

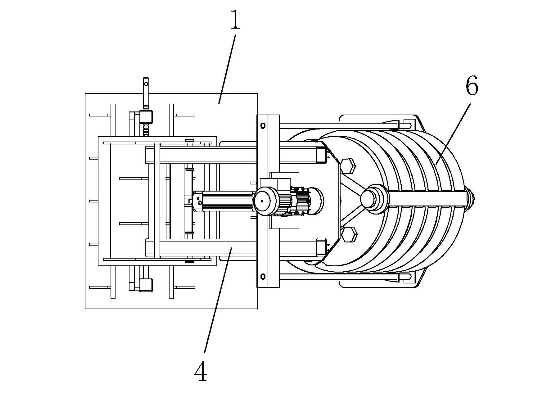

本发明公开了一种自动化模具清扫机，包括基座、滑动座和安装座，滑动座能够相对于基座上下滑动，安装座固定在滑动座的顶端上，基座、滑动座之间设有升降机构，升降机构用于调节滑动座的高度，安装座内转动设有推动机构，推动机构的另一端设有安装组件，安装组件内设有清扫机构。清扫机构包括毛刷带、紧固机构和多个安装辊，多个安装辊通过锁紧螺栓拼接形成圆柱型结构，紧固机构包括紧固板和三个拉紧件，毛刷带上开设有紧固槽，紧固板设置在紧固槽内。

背景技术：

模具是国民工业生产中用来注塑、吹塑、压铸、锻压成型、冶炼、挤出或冲压等方法得到所需各类产品的模子和工具的统称。具体来讲模具是可以用来生产固态成型物品的精密工具。这种工具通常由各种零件组合而成。不同的模具由不同数量和类别的零件组成。模具主要是通过所成型材料物理状态的改变来成型固态产品的外形。

模具的种类有很多种，根据加工对象和加工工艺可分为加工金属的模具和加工非金属、粉末冶金的模具按照所成型材料的不同可以分为五金模具、塑胶模具和特殊模具。模具除了其本身外还需要模座、模架、模芯导致制件顶出装置等这些部件一般都制成通用型，以便于替换维修。

发明内容：

本发明的目的是为了提供一种自动化模具清扫机，本发明中把毛刷带螺旋缠绕在安装辊的周向上，并通过拉紧件拉紧住紧固板，从而把毛刷带牢靠的安装在安装辊上，具体的朝向拉紧套管推动螺纹杆，然后旋转打开第一拉紧板和第二拉紧板，并把插板贯穿定位通孔且插入到插孔内，然后用定位插杆把插板定位到第二拉紧板的自由端上，从而通过紧固板有效的固定住毛刷带，以解决当毛刷长时间使用而磨损时，清扫的毛刷不能更换，不便于维护，也有的不能很好的把毛刷带紧固在安装辊上，在模具清扫的过程中，存在毛刷带脱落的风险，存在一定的安全隐患的问题。

与现有技术相比，采用了上述技术方案的自动化模具清扫机，具有如下有益效果：

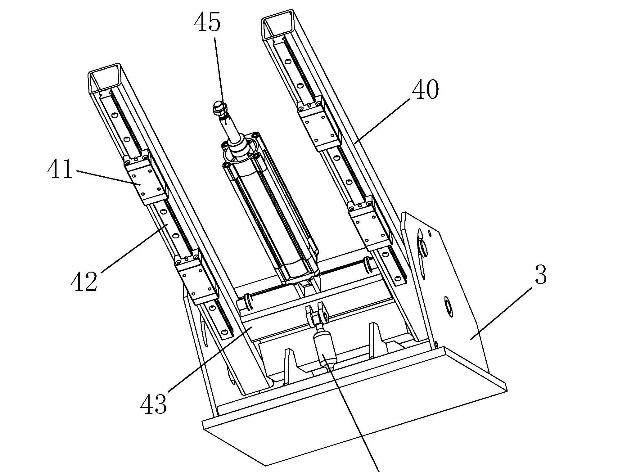

1、使用时升降机构可以带动滑动座、安装座上下移动，以改变作业高度，推动机构可以推动安装组件移动，同时安装组件还可以绕安装座旋转，从而改变清扫机构的作业位置，滑动座、安装座、推动机构和安装组件的组合的构思能够灵活的对模具各个部位进行清扫。

2、把毛刷带螺旋缠绕在安装辊的周向上，可以节省所需毛刷的数量，即从头到尾只要一根带状毛刷即可，从而节约材料，通过拉紧件拉紧住紧固板，从而把毛刷带可拆卸的安装在安装辊上，当毛刷长时间使用而被磨损时，清扫的毛刷能够更换，便于生产维护。

3、使用时朝向拉紧套管推动螺纹杆，然后旋转打开第一拉紧板和第二拉紧板，并把插板贯穿定位通孔且插入到插孔内，然后用定位插杆把插板定位到第二拉紧板的自由端上，从而通过紧固板有效的固定住毛刷带，从而能够有效的把毛刷带紧固在安装辊上，在模具清扫的过程中，消除毛刷带脱落安装辊的风险，确保安全的使用模具清扫机。
