自动化球磨机

大学仕 2020-10-22 10:21

0点赞 289浏览

摘要：

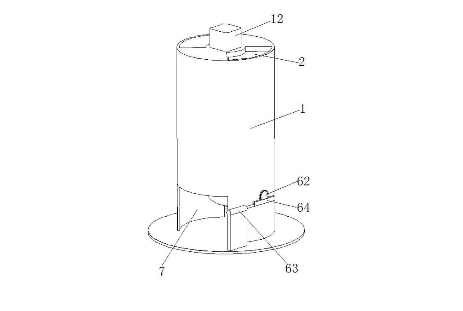

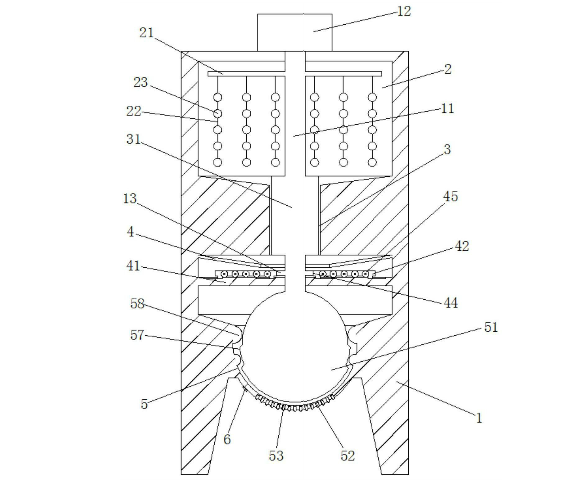

本发明涉及一种自动化球磨机，主体内并位于破碎仓的下方开设有一级研磨仓，一级研磨仓与破碎仓相连通，主轴上并位于一级研磨仓内垂直插设有研磨辊，主体内并位于一级研磨仓的下方开设有二级研磨仓，二级研磨仓与一级研磨仓相连通，二级研磨仓为的底部圆弧形结构，二级研磨仓内并位于主轴的底部固定连接有球磨头，二级研磨仓的底部对称开设有若干通孔，通孔均贯穿二级研磨仓，通孔内均插设有U型结构的伸缩架，伸缩架的顶部均固定连接有卡环，伸缩架的两侧均固定连接有卡块，卡块均插设在主体内并固定连接有弹簧。

背景技术：

在现代陶瓷加工生产的过程中，会实现对陶瓷材料进行粉碎研磨，使陶瓷材料变成粉末状，再与其他原料混合后进行烧制。在以前通常都是人工手动对陶瓷材料进行研磨，而现代工业发展迅速，通常是采用研磨装置对陶瓷材料进行粉碎研磨，但常规的研磨装置在对陶瓷材料进行破碎时，破碎效果不佳，导致破碎后的陶瓷材料过大，在进行研磨时经常会造成研磨头和出料口的阻塞和损坏，影响研磨的加工效果和效率，需要进行二次返工，费时费力。

发明内容：

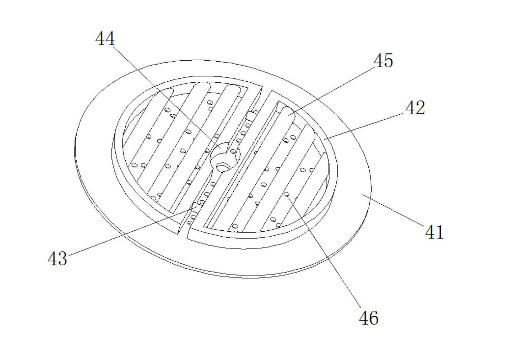

所述的主体内并位于所述一级研磨仓的下方固定连接有倾斜结构的导流板，主体内并位于所述导流板的下方固定连接有筛板，筛板上对称插设有安装架，安装架之间对称固定连接有拉簧，安装架的一侧对称开设有椭圆形结构的旋转槽，主轴上固定连接有椭圆形结构的的转子，转子与旋转槽对称设置并相啮合，安装架上对称插设有若干二级研磨辊，二级研磨辊均与所述筛板相接触，筛板上对称开设有若干滤孔。

球磨头的顶部对称开设有阶梯状的研磨槽，研磨槽的底部均为倾斜式结构，二级研磨仓的内壁上对称固定连接有若干弧形结构的磨头，磨头均与研磨槽对称设置。转轴的一端贯穿，主体并固定连接有齿轮，主体的底部固定连接有液压缸，液压缸的输出端固定连接有齿槽，齿槽与所述齿轮对称设置并相啮合。主体内并位于二级研磨仓的下方对称开设有收集口。
