自动化物流运输用吊装装置

大学仕 2020-10-21 10:46

0点赞 329浏览

摘要：

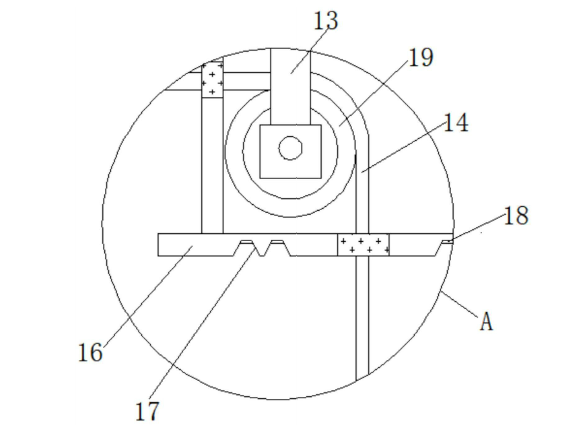

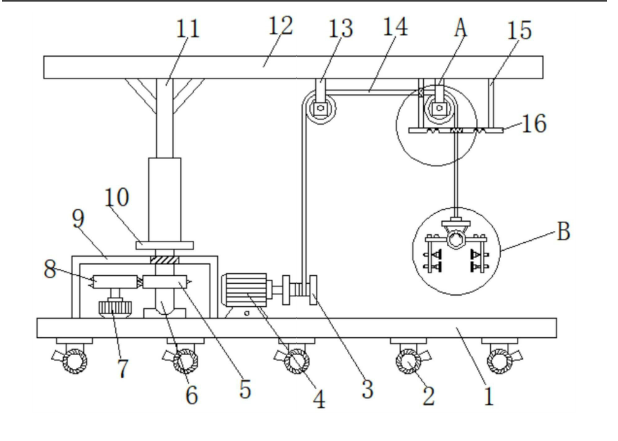

本发明公开了一种自动化物流运输用吊装装置，包括底板和顶板，底板的底部外壁设置有支撑腿，且支撑腿的一端外壁设置有滚动轮，底板的顶部外壁设置有第一电机，且第一电机的输出轴一端设置有收绳辊，收绳辊的圆周外壁缠绕有牵引绳，且牵引绳的一端设置有固定座，顶板的底部外壁设置有连接板，且连接板的一端外壁设置有固定块，固定块的一侧外壁转动连接有传动轮，且固定座的底部外壁设置有挂钩。

背景技术：

物流运输技术主要包括运输设施和运输作业两大类，前者属于运输硬技术，后者属于运输软技术。运输硬技术主要包括运输基础设施：如公路、铁路、海运、运输车等基础设施的完善，运输软技术则包括管理方法，物流技术，物流人员素养等，在物流运输的过程中，人们需要将物件搬运至货架上，此时需要用到吊装装置对货物进行吊装工作。

物流用吊装设备包括底座、驱动电机、支撑板、支撑柱、竖板、横板、支架、滑轮、T型板、伺服电机、绕线卷盘、牵引绳、连接绳、放置框、推把、控制面板、加强杆和万向自锁轮，底座的顶部固定有驱动电机，驱动电机的输出轴固定有支撑板，支撑板的底部对称固定有支撑柱，且支撑柱的底部与底座的顶部滑动连接。该装置在对物件进行吊装时，只能够对捆扎好的物件进行吊装，同时当装置将物件吊运至货架上时，不能够自动卸货，不能满足人们的使用需求。因此需一种自动化物流运输用吊装装置来解决上述问题。

发明内容：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种自动化物流运输用吊装装置。

为了实现上述目的，本发明采用了如下技术方案：

一种自动化物流运输用吊装装置第二电机的输出轴一端设置有从动齿轮盘，且从动齿轮盘的一侧外壁啮合有主动齿轮盘。主动齿轮盘的圆周内壁设置有转动柱，且转动柱的一端外壁设置有安装板杆的一端通过螺栓连接在顶板的底部外壁上。顶板的底部外壁设置有固定柱，且固定柱的一端外壁设置有第一固定板。

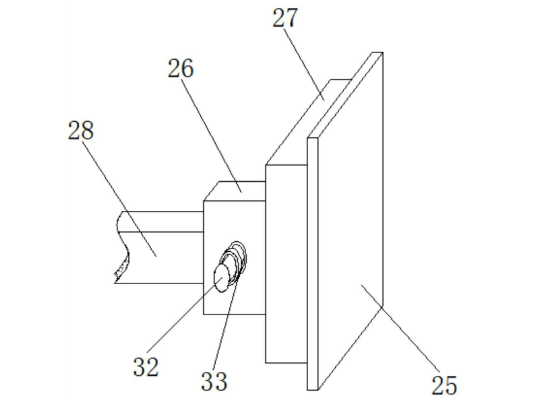

第一固定板的底部外壁开有卡槽，且卡槽的顶部内壁设置有第一磁铁块，第二固定板的顶部外壁设置有卡块，且卡块的规格与卡槽的规格相适配，卡块的一端外壁设置有第二磁铁块。第二连接块和第一连接块的一侧外壁开有固定孔，且固定孔内插接有连接柱。连接柱的两端外壁均开有螺纹，且螺纹的内部螺纹连接有螺母。

本发明的有益效果为：

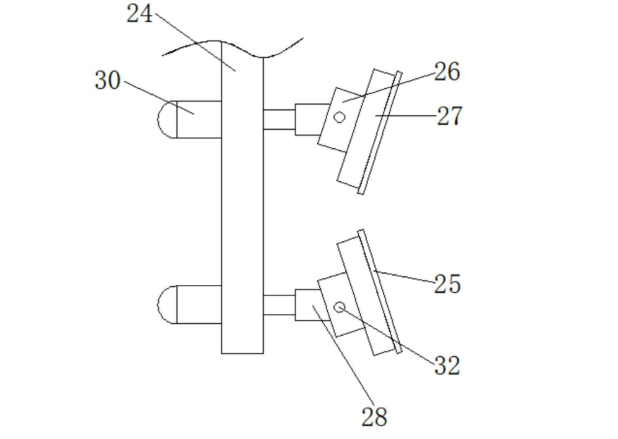

1、通过设置的第二固定板、第二电动推杆、夹持板和防护垫，当人们需要对物流件进行吊装时可以将启动第二电动推杆，第二电动推杆带动夹持板移动将物流件紧紧夹住，保证了物流件吊装过程中的稳定性，随后人们启动第一电机，第一电机带动收绳辊转动，从而使得物流件上升，完成了对物流件的吊装工作，提高了人们的工作效率。

2、通过设置的第二电机、主动齿轮盘、从动齿轮盘、转动柱和第一电动推杆，在人们进行物流件吊装工作时可以分别启动第二电机和第一电动推杆，第二电机带动从动齿轮盘转动，通过从动齿轮盘与主动齿轮盘之间的相互啮合，可以带动顶板和物流件旋转，方便人们的吊装工作，同时通过第一电动推杆可以使物流件被提高，使装置能够对不同高度的货架进行物流件的吊运工作。
