金属加工用自动化切割设备

大学仕 2020-10-20 15:06

0点赞 259浏览

摘要：

本实用新型公开了一种金属加工用自动化切割设备，包括工作台，工作台顶部的一端固定有第一支撑柱，第一支撑柱的侧面开设有第一滑槽，第一滑槽的内部设置有固定轴，工作台的顶部远离第一支撑柱的一端安装有第二支撑柱，第二支撑柱的侧面开设有第二滑槽，第二支撑柱的顶部安装有第一电机。

背景技术：

激光切割机经过多年发展已经在现代加工领域得到广泛运用，特别是光纤激光器的技术成熟，其高效方便的光纤传导优势使其在很短的时间内就在切割行业得到认可和迅速推广，在金属平面板材和管材切割加工领域呈现出高速发展的态势。

现有的装置在使用时存在不足，首先现有的激光切割机为了将材料切割出多种形状，大多采用多轴联动的结构进行工作，这意味着仪器结构复杂成本高昂，并且现有的激光切割机工作时主要通过高温熔化金属来切割材料，在过程中产生的有害气体和废屑难以处理，威胁使用者的健康。

实用新型内容：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种金属加工用自动化切割设备。

为了实现上述目的，本实用新型采用了如下技术方案：

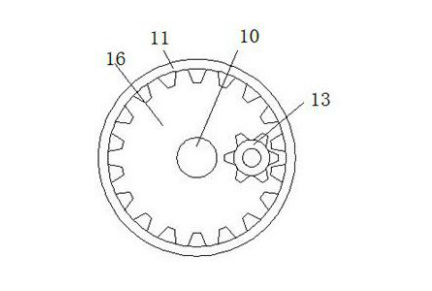

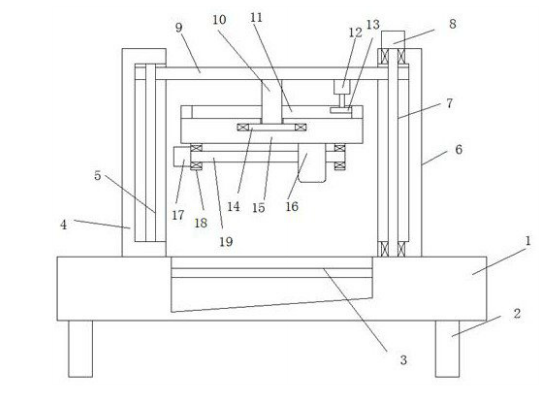

一种金属加工用自动化切割设备第一电机的输出轴插入第二滑槽的内部并连接有第一丝杆，第一丝杆上通过螺纹连接有支撑板，支撑板远离第一丝杆的一端与固定轴活动连接，支撑板的底部安装有转轴，转轴的底部固定套接有限位环，限位环上安装有转盘，转盘的顶部固定有齿环，齿环为圆环状结构，支撑板底部的一端安装有第二电机，第二电机的输出轴上固定套接有齿轮，齿轮与齿环啮合传动，转盘的底部的两端安装有固定板，两个固定板之间设置有第二丝杆，固定板的侧面安装有第三电机，第三电机的输出轴贯穿固定板并与第二丝杆固定连接，第二丝杆上通过螺纹连接有激光切割器。

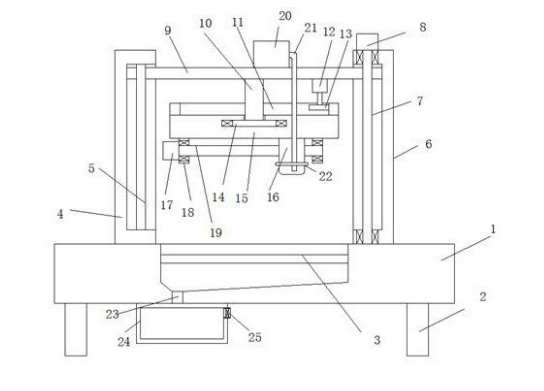

工作台的顶部开设有凹槽，凹槽的内部设置有隔网，工作台的底部安装有水箱，水箱侧面的顶部安装有抽风机，水箱的顶部的一端固定有连接管，连接管插入凹槽的内部。支撑板的顶部安装有空压机，空压机的侧面安装软管，软管远离空压机的一端安装有固定环，固定环与激光切割器固定套接。转盘的内部开设有限位槽，限位环通过限位槽与转盘转动连接。工作台的顶部设置有支腿，支腿的数量为四个，四个支腿的底部均设置有防滑垫，转盘的下表面与工作台的上表面平行。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型中使用装置时，首先将金属原料放置在隔网上，启动第一电机，第一电机带动第一丝杆，第一丝杆通过螺纹传动带动支撑板，支撑板带动转轴。转轴带动转盘，转盘带动固定板，固定板带动第二丝杆，第二丝杆带动切割头。调整切割头的高度，启动切割头，对原料进行切割，切割过程中启动第二电机和第三电机。

2、本实用新型中在使用过程中，启动空压机、抽风机。空压机将空气压缩后通过软管喷出。软管随着切割头运动。在切割头运动时对材料切割的部位进行降温。将材料上的废屑和烟尘吹至凹槽内。同时抽风机通过连接管将凹槽内的空气抽出，使废屑和烟尘经过连通管进入水箱内。废屑被冷却在水箱内沉底。烟尘被水箱内的溶液过滤后排出，避免对环境直接造成污染。同时保护操作人员的健康。
