自动化卷板机

大学仕 2020-10-20 10:44

0点赞 257浏览

摘要：

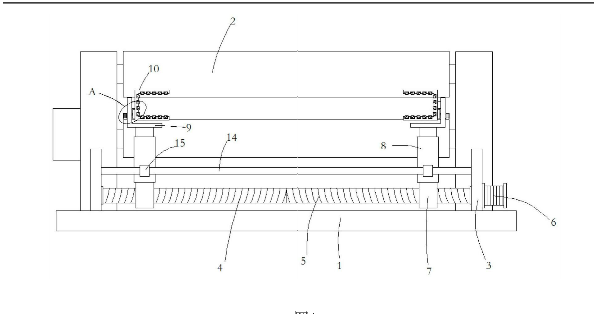

本实用新型涉及卷板机技术领域，且公开了一种自动化卷板机包括底板，底板的上端固定连接有卷板机本体，底板的上端还左右对称固定连接有两个且位于卷板机本体前侧的立板，两个立板相向一侧侧壁之间分别转动连接有第一螺杆和第二螺杆，第一螺杆和第二螺杆相向的一端焊接在一起且两者杆壁的螺纹为互为反向螺纹，立板的外壁固定连接有驱动电机，驱动电机的输出轴贯穿立板的侧壁且与第二螺杆的一端固定连接，第一螺杆和第二螺杆的杆壁均螺纹连接有移动块，移动块的上端固定连接有液压推杆。

技术领域：

本实用新型涉及卷板机技术领域，尤其涉及一种自动化卷板机。

背景技术：

卷板机是一种利用工作辊使板料弯曲成形的设备，可以成形筒形件、锥形件等不同形状的零件，是非常重要的一种加工设备。卷板机的工作原理是通过液压力、机械力等外力的作用，使工作辊运动，从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化，可以加工出椭圆形件、弧形件、筒形件等零件。

在砂浆罐的制作生产过程中需要使用到卷板机制作砂浆罐的罐体，目前的卷板机大多通过手动导料，这使得在实际导料过程中容易出现偏差，极大的影响了卷板机的卷板质量，不便于实际生产使用。

实用新型内容：

本实用新型的目的是为了解决现有技术中的卷板机大多通过手动导料，这使得在实际导料过程中容易出现偏差，极大的影响了卷板机的卷板质量，不便于实际生产使用的问题，而提出的一种自动化卷板机。

为了实现上述目的，本实用新型采用了如下技术方案：

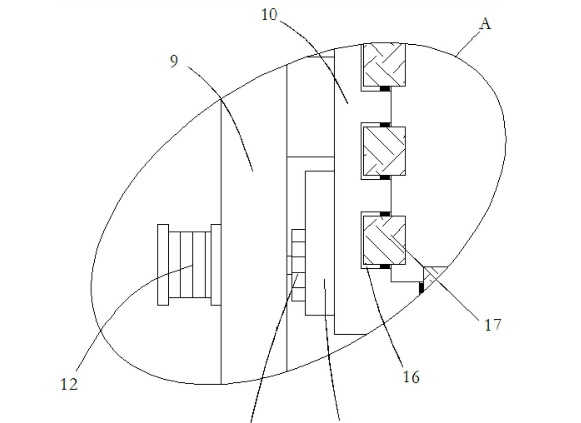

一种自动化卷板机两个立板之间固定连接有同一根导向杆，液压推杆的杆壁固定连接有套设在导向杆外的导向环。U形导板的内壁均匀开设有多个轮槽，轮槽内通过转轴转动连接有滚轮。滚轮的外壁包覆有一层防滑耐磨橡胶垫。驱动电机、液压推杆和调节电机均通过控制开关与外设的电源电性连接。

与现有技术相比，本实用新型提供了一种自动化卷板机，具备以下有益效果：

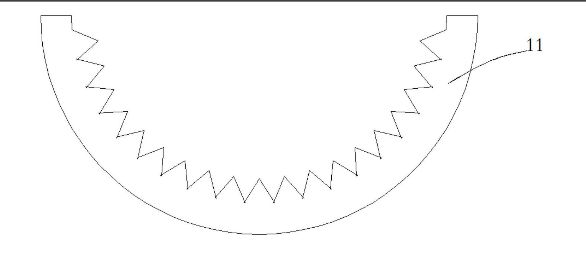

1、通过设有的U形导板，根据需要送料的板材宽度启动驱动电机，驱动电机带动第二螺杆和第一螺杆转动，利用第一螺杆和第二螺杆与移动块的螺纹连接作用使得移动块带动液压推杆移动，进而带动U形导板相向移动改变相对夹持宽度，将板材放置在两个U形导板内，根据需要放置的高度启动液压推杆，液压推杆将板材抬升至合适的高度，再根据板材需要进入的角度启动调节电机，调节电机带动齿轮转动，进而通过齿轮和弧形齿条的啮合作用带动U形导板转动至合适的角度，能够对板材的进料位置进行快速方便的调节使用，使得上料更加准确稳定，保证了卷板质量。

2、通过U形导板内设有的多个滚轮，使得板材上料时与U形导板之间的摩擦力小，使得上料更加顺畅。而且该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型能够对板材的进料位置进行快速方便的调节使用，使得上料更加准确稳定，保证了卷板质量。
