自动化混凝土碾压盘

大学仕 2020-10-20 10:25

0点赞 343浏览

摘要：

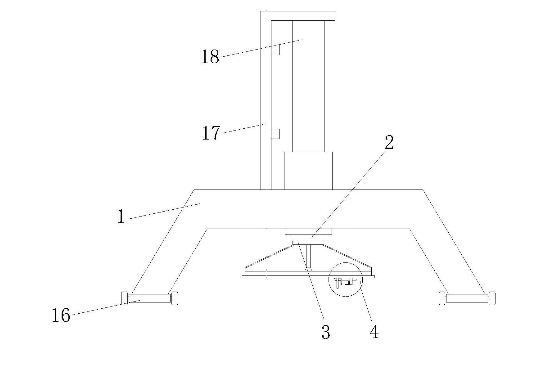

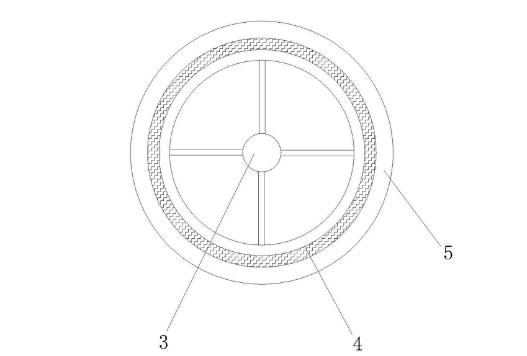

本实用新型涉及混凝土构件技术领域，公开了一种自动化混凝土碾压盘，包括稳固支架，稳固支架的内部设置有碾压盘安装件，碾压盘安装件的底部固定连接有盘辐，盘辐的底部固定安装有碾压盘，碾压盘下表面的一侧开设有滑槽,所述滑槽的内部滑动连接有限位板滑动夹，限位板滑动夹的底部固定连接有管道限位板。

技术领域：

本实用新型涉及混凝土构件技术领域，特别涉及一种自动化混凝土碾压盘。

背景技术：

混凝土是由凝胶材料、骨料和水按适当比例配置，再经过一定时间硬化而成的复合材料的统称，是世界上使用量最大的人工土木建筑材料。其中在混凝土管道的生产过程中，端部往往需要通过碾压盘碾压平，并且在端部的边缘处形成凸台。

在现有的技术中，对管道端部进行碾压与在其端部的边缘处形成凸台往往是分为两道工序，增大了工作人员的工作量，且在对管道端部进行压平的过程中，管道端部受力后本体会发生晃动，从而使得管道端部由于受力不均导致本体发生破损。

实用新型内容：

本实用新型的目的是提供一种自动化混凝土碾压盘，具有对管道端部进行碾压时稳定性好，且在碾压的过程中可同时对凸台进行加工。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

工作人员可根据管壁厚度，通过使第二螺纹伸缩杆进行转动，从而可使限位板滑动夹在滑槽内进行平移。稳固支架的底部设置有滑轮连接夹，滑轮连接夹的两侧均设置有滑轮。便于工作人员对该碾压盘进行移动。稳固支架的内部固定安装有电机，碾压盘安装件固定连接在电机的输出端。

电机运转后，可通过碾压盘安装件带动碾压盘进行转动。稳固支架的一侧设置有支撑机架，支撑机架的内部设置有液压伸缩杆。通过支撑机架的设置，可提高该装置在运转时的稳定性。液压伸缩杆的输出端固定连接有电机防护箱，电机设置在电机防护箱的内部。使液压伸缩杆运转后，可带动电机防护箱进行升降，从而使碾压盘对管道的顶端进行压平。

本实用新型的有益效果是：

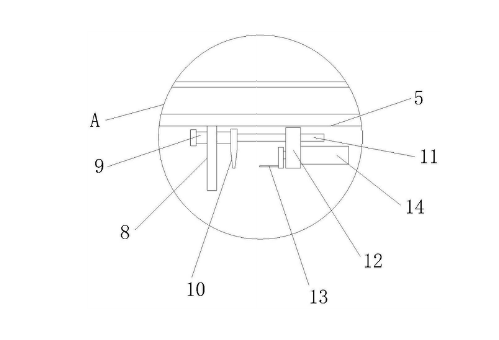

通过管道限位板、纵向刀片、横向刀片和气缸安装板的配合使用，工作人员可根据混凝土管道的管壁厚度，可对限位板滑动夹与气缸安装板进行调节，使其对该管道进行限位，避免在对该管道进行压平的过程中，管道顶端受力后本体发生偏移，极大的提高了管道端部在受到碾压时的稳定性，同时工作人员通过使碾压盘进行转动后，通过纵向刀片与横向刀片的配合使用，可在对管道顶端进行碾压的同时，在管道的顶端处开设处环形凸台，不仅减少了工作流程，且整体过程无需人工进行操作，极大的提高了工作人员的工作效率。
