小型自动化振捣器

大学仕 2020-10-19 10:42

0点赞 283浏览

摘要：

本发明涉及小型自动化设备领域，具体是一种小型自动化振捣器，包括振捣器本体，振捣器本体右侧上端开设有振捣杆端口，振捣杆端口内部设有振捣组件，振捣器本体内部安装有驱动组件，振捣组件通过驱动组件驱动运行。

技术领域：

本发明涉及小型自动化设备领域，具体是一种小型自动化振捣器。

背景技术：

整体装修简单的说，就是为业主的新房做整体策划，是一种从居室结构、功能、线条、色彩以及空间的整体规划，到装饰材料、电器、灯具、洁具、橱柜、家具等的统筹安排，进行全方位、立体化施工的家装新概念，在家居的整体装修过程中，常常需要对墙体凸起以及瓷砖进行振捣破碎。

现有技术中的振捣器大都体型庞大，难以适应墙体小角落处的凸起或瓷砖破碎休整，使用不便，另外现有的振捣器在使用时产生的剧烈振动感使操作者使用时间不长就会感到双手麻痹，操作起来极其不便。

使用该小型电子振捣器时，人手握住握把组件，启动振捣器本体内部的驱动组件，使振捣器本体内部的驱动组件带动振捣杆来回左右位移，进而推动振捣端头进行振捣作业，操作简单，使用方便，且设置的握把组件具有较好的缓冲减震效果，但是该小型电子振捣器也存在一定缺陷，另外只通过一次缓冲减震，很难确保高速运转的振捣杆在压缩弹簧形变至最大距离位置处时不会对电子振捣器内壁造成损伤。

发明内容：

本发明的目的在于提供一种小型自动化振捣器，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

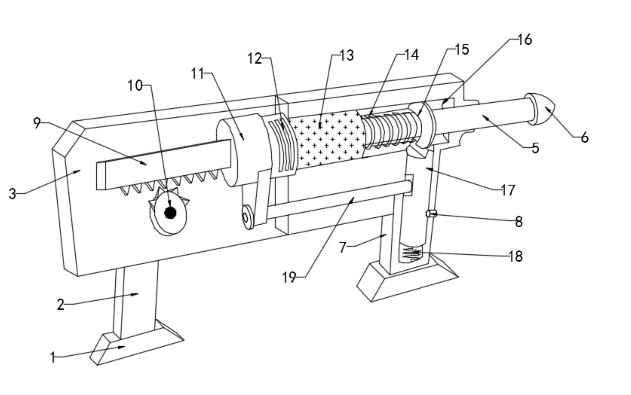

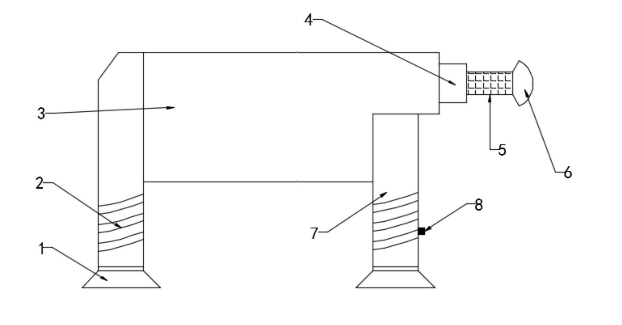

一种小型自动化振捣器本体下端安装有防滑握把，防滑握把的数量为两个，分别为第一防滑握把以及第二防滑握把，两个防滑握把下端均设有座垫，使用小型自动化振捣器时，使用者手持防滑握把进行振捣作业。驱动组件包括限位环、齿条以及半齿轮转盘，位环一端与振捣杆连接固定，限位环另一端设有齿条，齿条下端啮合安装有半齿轮转盘，半齿轮转盘内部设有电机的驱动轴，电机带动半齿轮转盘转动，转动的半齿轮转盘通过与齿条的啮合作用带动限位环一端连接的振捣杆在限位筒内部滑动往复位移，进而使振捣杆一端安装的振捣端头进行振捣作业。

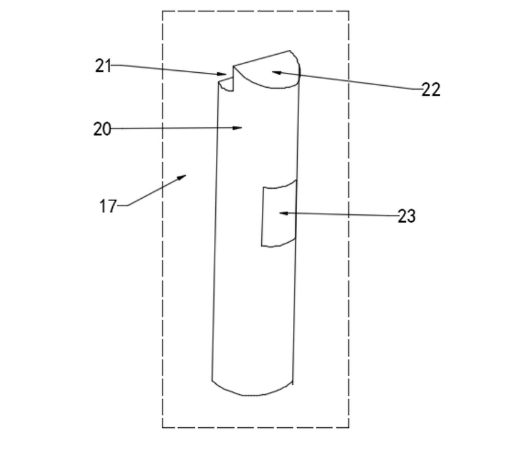

振捣杆在限位环与限位筒之间的部分上安装有第一缓冲弹簧，振捣杆在活动槽内部的部分上设有弧形挡片，振捣杆在弧形挡片与限位筒之间的部分上安装有第二缓冲弹簧，通过设置的第一缓冲弹簧与第二缓冲弹簧配合作用能够对在活动槽内部来回往复位移的振捣杆起到缓冲减震效果。设置的挡柱通过压缩弹簧形变产生的弹力作用自动挤压振捣杆表面安装的弧形挡片，对快速运动的振捣杆起到二次减震。挡柱包括挡柱本体，挡柱本体上端分为挡口以及弧形挡面两部分，弧形挡面表面与弧形挡片表面接触，挡柱本体中间下端开设有限位槽，限位槽正对限位杆，限位杆一端安装固定在限位环下端。

与现有技术相比，本发明的有益效果是：

所述的小型自动化振捣器通过驱动组件驱动振捣组件往复运行，实现来回往复地进行振捣作业，而且在振捣组件运行过程中，通过设置的限位环、第一缓冲弹簧、限位杆、挡柱、第二压缩弹簧以及弧形挡片的配合作用，能够对高速运动的振捣杆起到三次的缓冲减震效果，确保高速来回左右位移的振捣杆不会撞击振捣器内壁对振捣器内壁造成损伤，延长了所述小型自动化振捣器的使用寿命。
