自动化配料粉碎一体机

大学仕 2020-09-28 10:12

0点赞 606浏览

摘要：

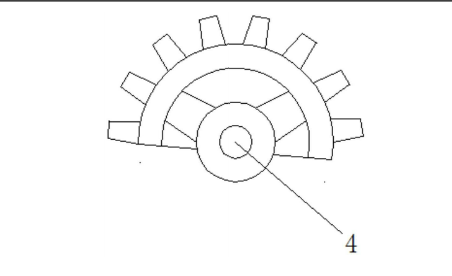

本实用新型公开了一种自动化配料粉碎一体机，包括底座，底座顶部正面一端的中间位置处设置有第一驱动电机，第一驱动电机的输出端设置有半齿轮，底座顶部的两侧对称设置有支撑杆，两组支撑杆相互靠近一侧的顶部皆设置有滑动杆。

技术领域：

本实用新型涉及自动化配料粉碎一体机技术领域，具体为一种自动化配料粉碎一体机。

背景技术：

自动化配料粉碎机是一种用于工业生产上自动化的配料设备，如水泥生产线自动配料和原材料的粉碎。

目前自动化配料粉碎机在对物料进行粉碎时，会有较大对震动，装置振动会对装置内部的零件进行损坏，大部分装置都没有一个有效的减震装置，同时在进行破碎时，物料可能会集中在某一位置，会使得破碎的效率低，使得破碎时间较长，同时导致破碎的不够彻底。

实用新型内容：

本实用新型的目的在于，提供一种自动化配料粉碎一体机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

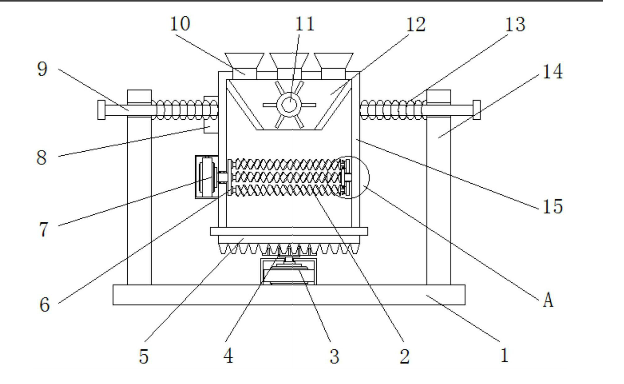

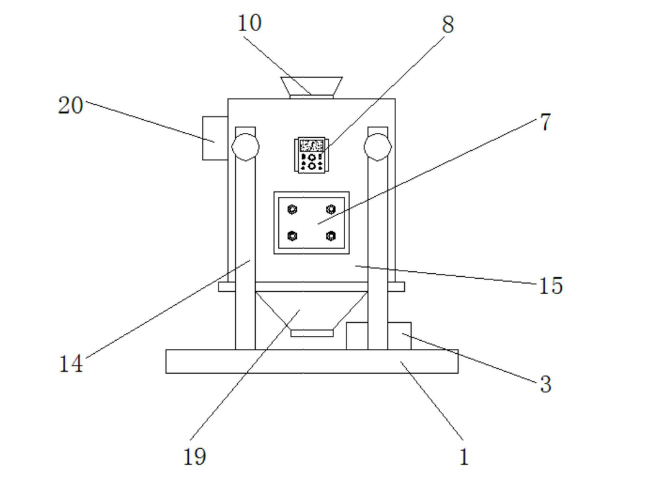

一种自动化配料粉碎一体机两组所述滑动杆外侧皆套设有弹簧，两组滑动杆相互靠近的一侧设置有机体，机体顶部均匀设置有三组进料斗，机体底部的中间位置处设置有出料斗，机体底部正面一端的中间位置处设置有卡条，卡条与半齿轮相互啮合，机体背面一端顶部的中间位置处设置有第三驱动电机，机体内部背面一端的顶部设置有搅拌轴。机体内部的顶部设置有配料斗，机体一侧的底部设置有第二驱动电机，第二驱动电机输出端延伸至机体的内部。

第二驱动电机的输出端设置有第一转盘，第一转盘非圆心处均匀设置有四组破碎杆，四组所述破碎杆远离第一转盘的一侧皆设置有从动齿轮，四组从动齿轮远离破碎杆的一侧设置有第二转盘，第二转盘的圆心处设置有主动齿轮，主动齿轮与四组从动齿轮相互啮合，机体靠近第二驱动电机一侧的顶部设置有控制面板，控制面板通过导线分别与第一驱动电机、第二驱动电机和第三驱动电机电连接。两组滑动杆相互远离的一侧皆贯穿支撑杆的内部，弹簧位于机体和支撑杆之间。第一驱动电机、第二驱动电机和第三驱动电机外侧皆设置有电机仓，且电机仓内部皆设置有消音棉。搅拌轴背面一端贯穿机体与第三驱动电机输出端固定连接。主动齿轮远离破碎杆一侧的中间位置处通过连接杆与机体固定连接，第二转盘套设在连接杆外侧。主动齿轮位于从动齿轮同侧，主动齿轮位于四组从动齿轮的中间。

‘’

与现有技术相比，本实用新型的有益效果是：

该自动化配料粉碎一体机通过第一驱动电机、半齿轮、卡条、滑动杆和弹簧之间的相互配合，可以对装置进行左右有规律的来回摆动，使得物料均匀的接触破碎杆，增大破碎的接触面积，使得破碎时间更加的短，更加彻底，通过弹簧可以对装置在破碎过程中产生的不规律震动进行缓冲减震，达到保护装置内部零件的效果，通过第二驱动电机、第一转盘、第二转盘、从动齿轮和主动齿轮之间的相互配合，可以同时转动多组破碎杆，在自转的同时进行公转，使得破碎更完全，工作效率大大提高。
