自动化电动缝纫机

大学仕 2020-09-23 10:07

0点赞 470浏览

摘要：

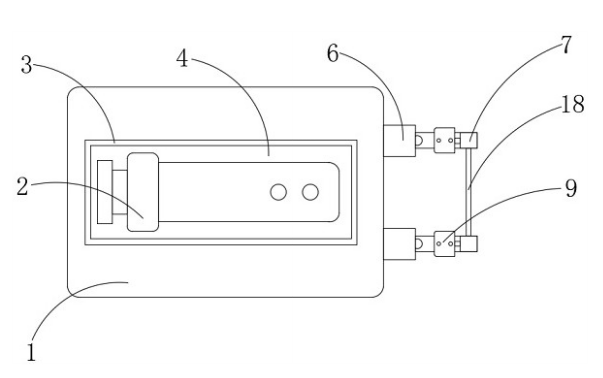

本实用新型公开了一种自动化电动缝纫机，包括基台和电动缝纫机主体，基台的上端开设有凹槽，凹槽的内部卡接固定有固定板，电动缝纫机主体固定安装于固定板的上端，基台的下端固定焊接有支腿，支腿的一侧固定焊接有套管，套管的内部滑动插接有L形插接柱。L形插接柱的一侧通过连接柱固定连接有卡块，卡块设置为凹形卡块，且卡块的内部分别设置有固定滚轮和活动滚轮。

技术领域：

本实用新型涉及电动缝纫机技术领域，具体为一种自动化电动缝纫机。

背景技术：

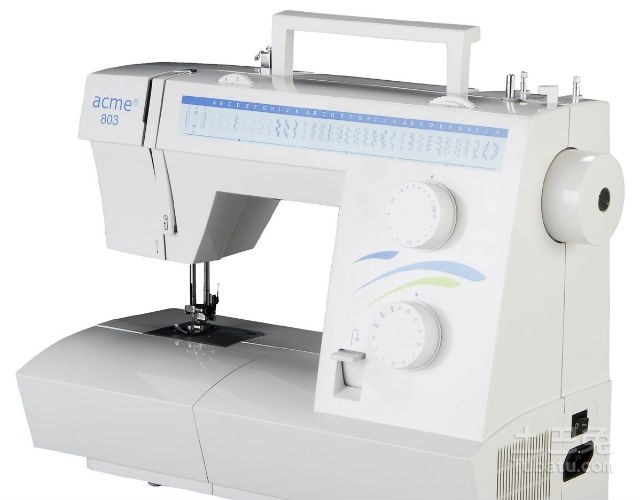

电动缝纫机是传统缝纫机与现代智能电子技术的完美结合，是现代家庭主妇必备的缝纫工具，也是现代服装企业必备的服装缝制设备，可以帮助人们高效，安全地完成缝纫工作。

目前的电动缝纫机，在对宽度较宽的布料，比如对窗帘进行折边加工时，由于一侧堆积的布料较多，很容易导致窗帘折边时产生褶皱，为了避免这一情况的发生，现有的处理方式是通过人工进行辅助托举，浪费了人力资源，因此我们提出一种自动化电动缝纫机。

实用新型内容：

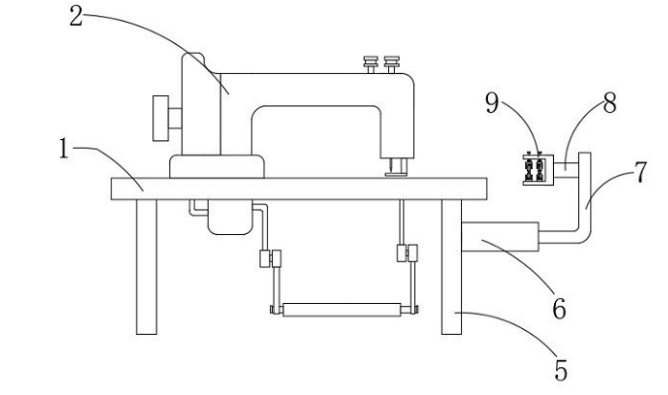

本实用新型的目的在于提供一种自动化电动缝纫机，本实用新型通过在基台的下端固定焊接有支腿，并且在支腿的一侧固定焊接有套管，在套管的内部滑动插接有L形插接柱，以及在L形插接柱的一侧通过连接柱固定连接有卡块，在对宽度较宽的布料进行缝纫加工时，能将布料的一端卡接于卡块内部。与现有技术相比，在避免缝纫产生褶皱的同时，也节约了人力，而且通过卡块内部设置的固定滚轮和活动滚轮，能便于在加工时布料便于推动，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

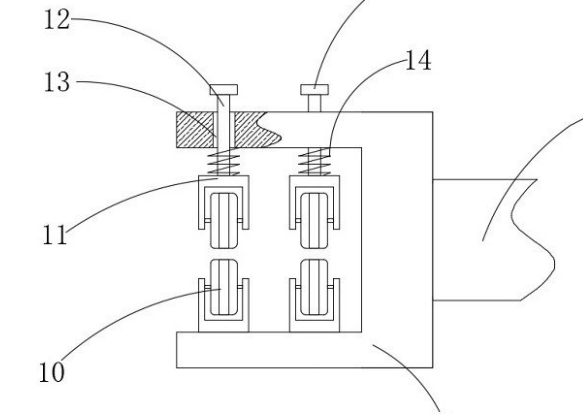

一种自动化电动缝纫机活动滚轮位于固定滚轮的正上方，且活动滚轮的上端固定焊接有立柱，卡块的上端开设有插接孔，立柱位于插接孔内部，且立柱的外侧套接有压缩弹簧。套管的内壁上设置有弹簧柱塞，L形插接柱上呈线型等间距开设有圆弧槽，弹簧柱塞的一端卡接于圆弧槽的内部。固定板的上端与基台的上端位于同一水平高度。固定滚轮和活动滚轮均设置有两组，立柱的上端固定焊接有限位块。套管和L形插接柱均对称设置有两组，且两组L形插接柱的之间通过连接杆固定连接。

与现有技术相比，本实用新型的有益效果是：

1、通过在基台的下端固定焊接有支腿，并且在支腿的一侧固定焊接有套管，在套管的内部滑动插接有L形插接柱，以及在L形插接柱的一侧通过连接柱固定连接有卡块，在对宽度较宽的布料进行缝纫加工时，能将布料的一端卡接于卡块内部，与现有技术相比，在避免缝纫产生褶皱的同时，也节约了人力，而且通过卡块内部设置的固定滚轮和活动滚轮，能便于在加工时布料便于推动。

2、通过在套管的内壁上设置有弹簧柱塞，以及在L形插接柱上呈线型等间距开设有圆弧槽，能根据布料的实际宽度调节L形插接柱与基台之间的间距，便于对不同宽度的布料进行辅助托举。
