工业自动化用输料装置

大学仕 2020-09-16 09:52

0点赞 402浏览

摘要：

本实用新型提供一种工业自动化用输料装置。涉及工业自动化领域，包括第一传送组，用于传送零件，壳体，壳体位于第一传送组一端转动盘，转动盘包括圆盘和磁铁块，若干个磁铁块固接在所述圆盘的外侧，转动盘位于壳体的上方，圆盘的轴线方向与第一传送组的传送方向相同，圆盘与驱动结构的输出端连接，支撑架与圆盘转动连接，支撑架上还设置有安装架，安装架上固接气缸，气缸的运动端与转动盘顶端的磁铁块同面，第二传送组，第二传送组设置在转动盘一侧，第二传送组用于传送气缸推送磁铁块上的零件，解决了现有的传送带传送零件易滑落的技术问题。

技术领域：

本实用新型涉及工业自动化领域，具体涉及一种工业自动化用输料装置。

背景技术：

工业自动化是在工业生产中广泛采用自动控制、自动调整装置，用以代替人工操纵机器和机器体系进行加工生产的趋势。在工业生产自动化条件下，人只是间接地照管和监督机器进行生产。工业自动化，按其发展阶段可分为，半自动化。即部分采用自动控制和自动装置，而另一部分则由人工操作机器进行生产。全自动化指生产过程中全部工序，包括上料、下料、装卸等，都不需要人直接进行生产操作，而由机器连续地、重复地自动生产出一个或一批产品。

工业自动化中，当需要对零件进行输送时至加工台时，由于不同设备的工作台间存在高度差，因此现有的传输方式通过倾斜的传送带进行升高传送，该种方式可实现零件的转运。现有的传送带可实现对零件进行传送，但由于传送带倾斜，零件在其表面容易滑落，尤其对质量较大且外壁光滑的零件传送时。

发明内容：

(一)解决的技术问题：

针对现有技术的不足，本实用新型提供了一种工业自动化用输料装置，解决了现有的传送带传送零件易滑落的技术问题。

(二)技术方案：为实现以上目的，本实用新型通过以下技术方案予以实现：

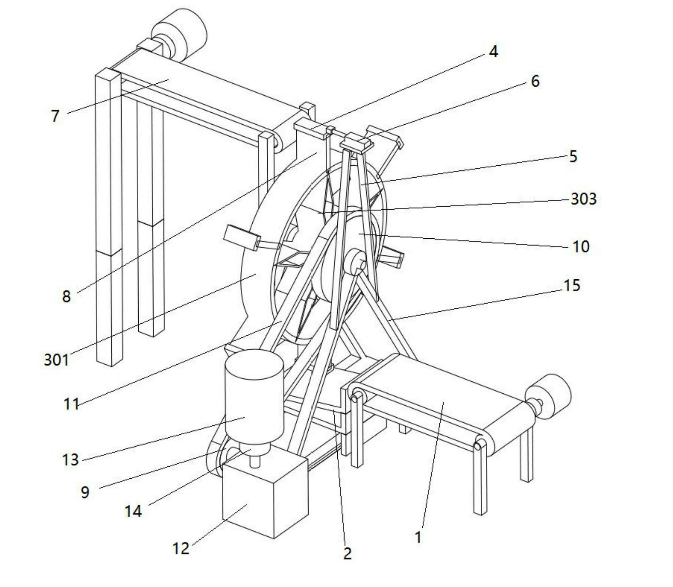

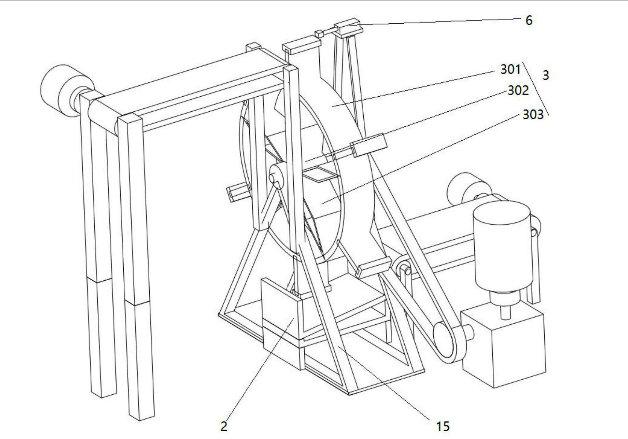

一种工业自动化用输料装置圆盘包括外环，若干个磁铁块固接所述外环圆心柱，圆心柱的轴线与外环的轴线共线，支撑架与圆心柱转动连接，驱动结构的输出端与圆心柱固接连接件，连接件为菱形框，若干个连接件均匀固接在外环与圆心柱之间。外环上设置有短板，若干个短板均匀固接在外环的外侧，磁铁块固接所述短板。

驱动结构包括主动轮，主动轮与多工位凸轮分割器的输出端固接，多工位凸轮分割器与减速器的输出端固接，减速器与电机的输出端固接从动轮，从动轮固接圆盘，从动轮与主动轮上套上有皮带。第一传送组包括第一传送带合第一支架，第二传送组包括第二传送带合第二支架，第一传送带合第二传送带的机构相同，第二支架高于第一支架。支撑架为双三角立架，两个三角立架的顶端与圆盘转动连接，两个三角立架的底端固接面板。

(三)有益效果：

本实用新型提供了一种工业自动化用输料装置，与现有技术相比，具备以下有益效果：

通过第一传送组将零件输送至壳体内，通过固接在转动的圆盘上的磁铁块对零件进行吸附。零件随着磁铁块转动。当到达最高点时。通过气缸将磁铁块上的零件推送至第二传送组上，实现了对零件进行升高传送。解决了现有的传送带传送零件易滑落的技术问题，实现送料自动化。
