建筑电气自动化设备

大学仕 2020-09-07 10:18

0点赞 493浏览

摘要：

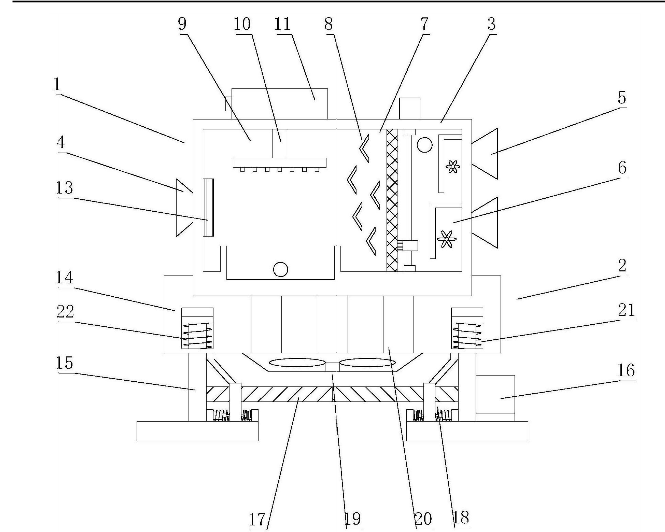

一种建筑电气自动化设备，包括设备主体和底座。设备主体包括壳体、第一散流件、第一过滤组件、第二散流件、第二过滤组件和吸潮件，壳体右端设置有进气口，壳体左端设置有出气口，壳体上设置有微型控制器，第一散流件、第一过滤组件、第二散流件、第二过滤组件和吸潮件均由右往左设置在壳体内部。

技术领域：

本实用新型涉及空气污染治理设备领域，尤其涉及一种建筑电气自动化设备。

背景技术;

建筑施工过程中极易产生粉尘，对施工现场造成空气污染，既影响环境也会损害建筑工人的身体健康，一般采用专门的建筑电气自动化设备对施工现场的粉尘进行治理，然而现有的设备随着工作时间的延长，过滤网堵塞，除尘效果逐渐减弱，需要更换过滤网，操作麻烦。此外，设备使用时高度调节不便，降低了设备使用的灵活性。为解决上述问题，本申请中提出一种建筑电气自动化设备。

实用新型内容：

(一)实用新型目的：

为解决背景技术中存在的技术问题，本实用新型提出一种建筑电气自动化设备，本实用新型设置第一散流件、第一过滤组件、第二散流件、第二过滤组件和吸潮件配作用，去除空气中粉尘，且对过滤网和蓄水槽清理方便，避免设备长时间工作，净化能力减弱，设置第二丝杠转动，移动件沿着第二丝杠左右移动，连接件转动，抵住推动件，推动件带动安装座上下移动，完成对设备高度的调节，增强了设备使用的灵活性和便捷性。

(二)技术方案：

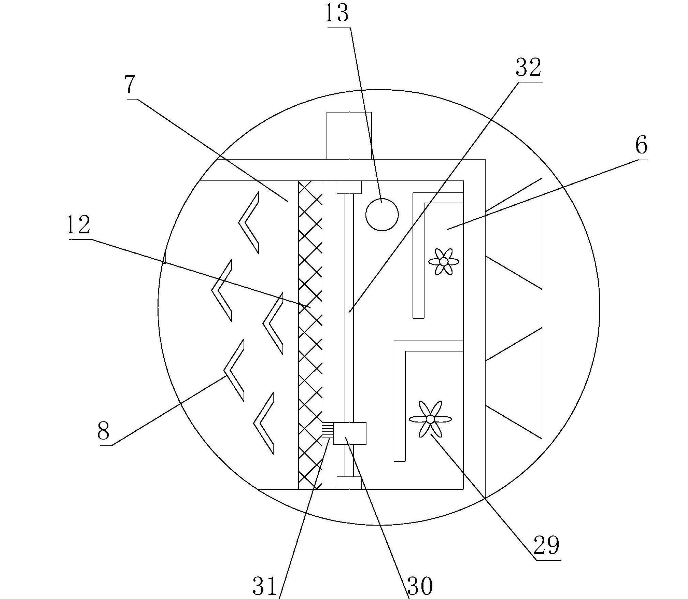

为解决上述问题，第一散流件位于进气口的出气端，吸潮件位于出气口的进气端，第一过滤组件包括第一驱动装置、第一丝杠、刷板、刷毛和过滤网，第一驱动装置设置在壳体上，且与微型控制器通讯连接，第一丝杠竖直设置在壳体内，且位于第一驱动装置的下方，第一丝杠上端与第一驱动装置传动连接，下端转动连接壳体，沿竖直方向上下移动的刷板滑动连接壳体的前后端内壁，刷板螺纹连接第一丝杠，过滤网设置在第一丝杠的左侧，过滤网的边沿连接壳体，刷毛位于过滤网和刷板之间，刷毛右端连接刷板，左端接触过滤网，第二过滤组件包括电控喷头、蓄水箱和抽水泵，蓄水箱设置在壳体的顶端。

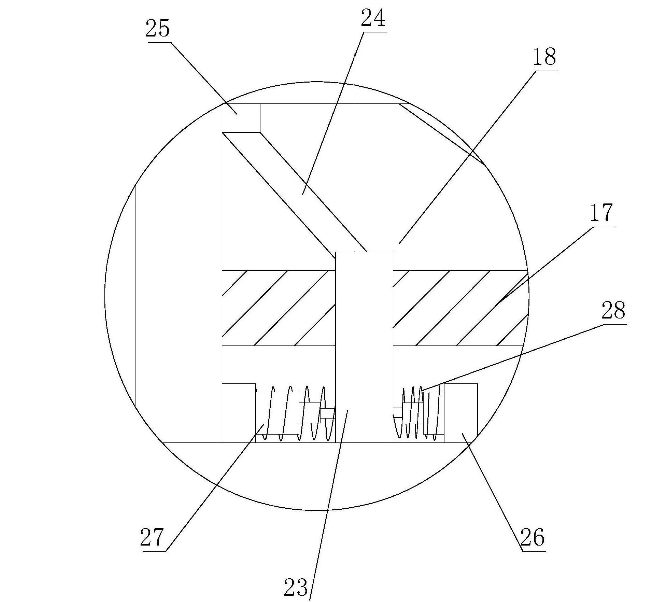

电控喷头设置在壳体内部，且与蓄水箱的出水端连通，电控喷头与微型控制器通讯连接，电控喷头的正下方设置有蓄水槽，蓄水槽的槽壁上设置有抽水管，抽水管的进水端连通蓄水槽，抽水管的出水端连通抽水泵，抽水泵的出水端连通蓄水箱的进水端，底座包括安装座、支撑件、第二驱动装置、第二丝杠、调节组件，安装座上设置有开口朝上的安装槽，设备主体设置在安装槽内，支撑件设置两组，两组支撑件分别位于安装座底部的左、右两端，每组支撑件上端均伸入安装座，且与其滑动连接。

本实用新型的上述技术方案具有如下有益的技术效果：

一、本实用新型设置第一散流件、第一过滤组件、第二散流件、第二过滤组件和吸潮件配作用，在有效去除空气中粉尘的同时，对过滤网和蓄水槽清理方便，避免设备长时间工作，净化能力减弱，保证了设备的性能。

二、本实用新型设置第二丝杠转动，移动件沿着第二丝杠左右移动，连接件转动，抵住推动件，推动件带动安装座上下移动，完成对设备高度的调节，增强了设备使用的灵活性和便捷性。
