摘要：

本实用新型公开了一种灌装自动化设备属于灌装设备领域，一种灌装自动化设备包括灌装设备本体。灌装设备本体底端开凿有安装孔，安装孔内螺纹连接有灌装头，灌装头内设有连接件，接件包括上连接块、多个中部连接块和下连接块，上连接块、中部连接块和下连接块从上往下依次排列，灌装头内壁刻有内螺纹，上连接块外端刻有外螺纹，内螺纹与外螺纹相匹配，上连接块底端和中部连接块底端均开凿有环形槽，中部连接块上端和下连接块上端均固定连接有环形块，环形块与环形槽螺纹连接，灌装设备本体底端固定连接有拉绳和挂钩，安装孔、拉绳和挂钩从左往右依次排列，可以实现较为方便的改变灌装头的口径大小，进而使下料量改变。

技术领域：

本实用新型涉及灌装设备领域，更具体地说涉及一种灌装自动化设备。

背景技术：

灌装设备主要是包装设备中的一小类产品，从对物料的包装角度可分为液体灌装设备，膏体灌装设备，粉剂灌装设备，颗粒灌装设备，从生产的自动化程度来讲分为半自动灌装设备和全自动灌装生产线。现有的液体灌装自动化设备的灌装头是固定安装在灌装设备本体上的，且灌装头大小固定，不能随意调节灌装头口径，当需要改变下料量时，要更换相对应的灌装头，操作较为麻烦。

实用新型内容：

本实用新型的目的在于提供一种灌装自动化设备，它可以实现较为方便的改变灌装头的口径大小，进而使下料量改变。

为解决上述问题，本实用新型采用如下的技术方案：

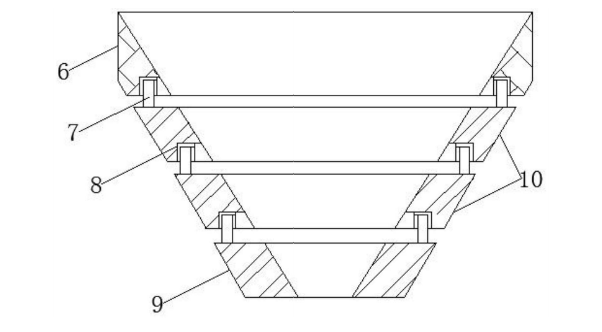

一种灌装自动化设备，包括灌装设备本体，灌装设备本体底端开凿有安装孔，安装孔内螺纹连接有灌装头，灌装头内设有连接件，连接件包括上连接块、多个中部连接块和下连接块，上连接块、中部连接块和下连接块从上往下依次排列，灌装头内壁刻有内螺纹，上连接块外端刻有外螺纹，内螺纹与外螺纹相匹配，上连接块底端和中部连接块底端均开凿有环形槽，中部连接块上端和下连接块上端均固定连接有环形块，环形块与环形槽螺纹连接。

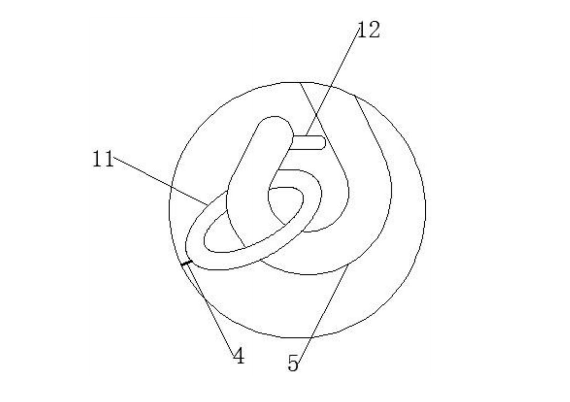

位于所述上连接块、中部连接块和下连接块表面的数字分别涂设有红色、黄色和绿色颜料。通过在不同数字表面涂不同颜料，使操作者能够更直观清晰的找到所需要的上连接块、中部连接块和下连接块。挂钩靠近开口处的左内壁固定连接有定位凸起，定位凸起与挂钩右侧内壁相接触，定位凸起为橡胶材质，定位凸起的设置使得拉环不易从挂钩内滑出，进而使拉绳外端的连接件不易掉落。所述上连接块、中部连接块和下连接块内壁均设有抛光层，使物料顺着上连接块、中部连接块和下连接块内壁流下时不易附着有残留物料，上连接块、中部连接块和下连接块外壁均做粗糙处理，因上连接块、中部连接块和下连接块尺寸较小，对其表面做粗糙处理，使得安装时手不易打滑，较为方便。
