灭火器瓶体自动化生产设备

大学仕 2020-07-29 09:50

0点赞 812浏览

摘要：

本实用新型特指一种灭火器瓶体自动化生产设备，属于机械设备技术领域，包括机架、控制器和送料机。其中所述的机架上设置有卷圆装置，机架一侧设置有自动焊接装置，机架末端设置有自动切割装置，所述的卷圆装置、自动焊接装置和自动切割装置分别与控制器电连接。

技术领域：本实用新型属于机械设备技术领域，特指一种灭火器瓶体自动化生产设备。

背景技术：

在灭火器瓶体筒身的生产制造过程中，灭火器的瓶体筒身是由一定尺寸的金属板材通过卷圆机卷制而成，卷制金属板材的卷圆机通常为三辊式卷圆机，其结构形式为三辊对称呈品字形排列，即在机架上并排安装有两个下辊，下辊上方的机架上安装一个上辊，上辊在两个下辊中央对称位置通过锥齿轮传动作垂直升降运动，金属板材在三个辊轴之间运行，从而卷制成灭火器瓶体筒身。

该种三辊式卷圆机结构复杂，成形后的灭火器瓶体筒身存有棱边，过度不圆滑，接口处缝隙大，而且没有焊接工位。在另一方面金属板材卷制成圆后，需要人工将成圆后的灭火器瓶体筒身工件从上辊上抽出，然后才能进入下一金属板材的卷制，不但浪费了人力，且劳动强度大，同时也降低了工作效率。

发明内容：

本实用新型的目的是提供一种自动卷圆、自动焊接和自动切割一体成型的灭火器瓶体自动化生产设备。

本实用新型的目的是这样实现的：

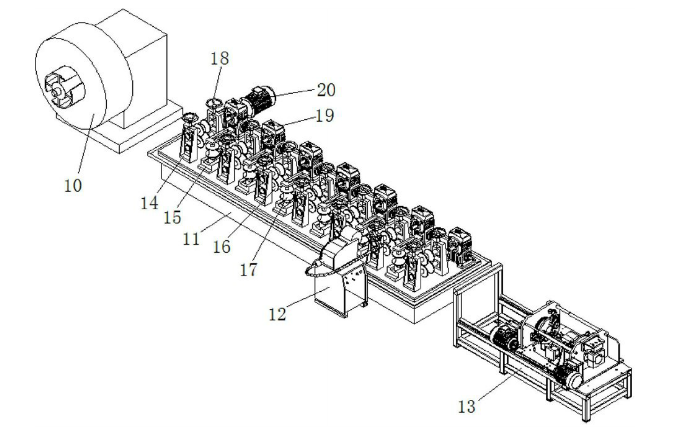

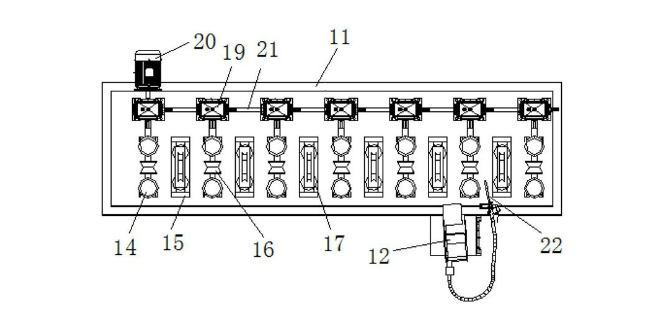

灭火器瓶体自动化生产设备：包括机架、控制器和送料机。其中机架上设置有卷圆装置，机架一侧设置有自动焊接装置，机架末端设置有自动切割装置，卷圆装置、自动焊接装置和自动切割装置分别与控制器电连接。灭火器瓶体自动化生产设备，卷圆装置的具体结构为机架上设置有若干相互间隔的水平压辊支架和竖直压辊支架，水平压辊支架上设置有上下两根水平压辊，竖直压辊支架上设置有两根竖直压辊，水平压辊和竖直压辊上分别设置有压圆模具，其中水平压辊支架一端设置有连接水平压辊的传动装置，传动装置之间通过传动轴连接，其中一个传动装置上设置有电机。

据上所述的灭火器瓶体自动化生产设备，其中两根水平压辊的间距和两根竖直压辊的间距处在同一轴线上。灭火器瓶体自动化生产设备，的水平压辊支架顶端设置有调节压辊间距的调节座。灭火器瓶体自动化生产设备，的传动装置为齿轮箱。灭火器瓶体自动化生产设备，其中自动焊接装置包括焊机和焊枪所述的焊枪设置在机架中部的水平压辊支架的一端，且与两水平压辊中间位置对应。

本实用新型相比现有技术突出且有益的技术效果是：

卷圆完成后直接焊接，焊缝的平整度及光洁度高，工件的爆破要求达到6.5MP，然后进行自动切割，适合不同规格灭火器瓶体的生产操作简单、切割精度高，控制在1mm以内，一分钟可以切割6只以上的瓶体，不仅节省人工，而且生产效率高。
