乳胶漆自动化生产一体式设备

大学仕 2020-07-14 11:33

0点赞 850浏览

摘要：

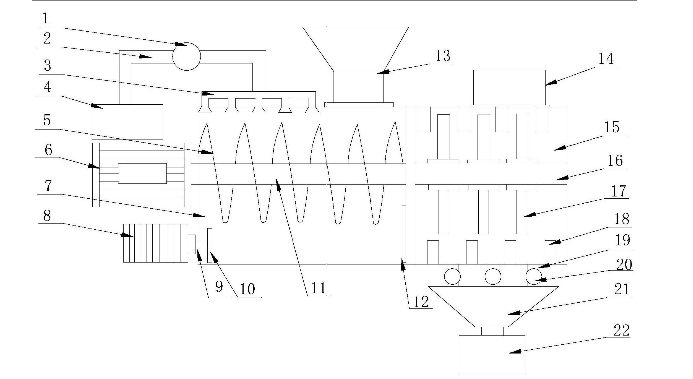

本实用新型公开一种乳胶漆自动化生产一体式设备属于乳胶漆生产装置技术领域，包括搅拌室和打浆室，上述两部分通过隔板分隔，搅拌室内设有搅拌转轴，搅拌转轴的一端传动联接位于搅拌室外部的电机,搅拌叶片的下方设有活塞杆，活塞杆的一端联接推板，另一端联接位于搅拌室外部的气缸。

打浆室的内部设有打浆转轴，打浆转轴和搅拌转轴同轴联接，打浆转轴上联接有打浆机构，打浆室的下方联接有若干个排浆管道，排浆管道联接有灌装机，隔板上设有电磁阀，打浆室的外部设有PLC控制器，能够实现原料的搅拌和打浆，实现乳胶漆的全套生产，解决了现有技术中出现的问题。

技术领域：

本实用新型涉及一种乳胶漆自动化生产一体式设备,属于乳胶漆生产装置技术领域。

背景技术：

乳胶漆的生产流程中，首先是依配方所需向分散釜加入自来水，边搅拌边投入规定量的助剂(润湿剂、分散剂、杀菌剂、增稠剂、消泡剂、成膜助剂)、颜料、填料，密闭高速搅拌分散30分钟，依次按配方投入乳液和助剂(消泡剂和增稠剂)，密闭低速搅拌45分钟，检测固含量合格后，自动灌装至指定容器得到成品，目前上述工序的进行均通过不同的设备进行操作，浪费了人力物力不利于生产效率的提高,因此一种乳胶漆自动化生产一体式设备成为目前的迫切需求。

实用新型内容:

实用新型的目的在于提供一种乳胶漆自动化生产一体式设备，能够实现原料的搅拌和打浆，实现乳胶漆的全套生产，解决了现有技术中出现的问题。

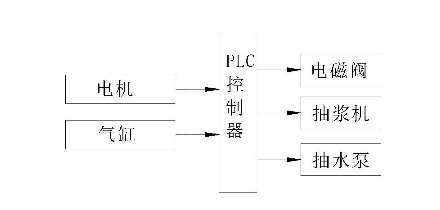

生产乳胶漆时将原料放入搅拌室内，投入规定量的助剂(润湿剂、分散剂、杀菌剂、增稠剂、消泡剂、成膜助剂)，通过电机带动搅拌转轴进行搅拌，搅拌一段时间后通过气缸带动活塞杆伸出，活塞杆带动推板水平方向运动，将搅拌后的浆液推至隔板处，打开电磁阀将浆液推送至打浆室内，打浆机构进行打浆混合，打浆后的乳胶漆通过排浆管道输出至灌装机内，上述步骤可通过PLC控制器实现自动控制。

所述的搅拌室的上方设有至少一排喷头，喷头联接有输液管道，输液管道联接有储液箱，输液管道上设有抽水泵，抽水泵连接PLC控制器，通过喷头通入水和其他助剂。搅拌室的上方还设有与其联通的放料口，将固体原料通过放料口处放入搅拌室的打浆室的内部设有若干个挡片，挡片与打浆机构交错分布，挡片与打浆机构进行配合完成打浆作业的排浆管道上设有抽浆机，排浆管道联接有浆液暂存装置，浆液暂存装置联接灌装机，抽浆机连接PLC控制器，通过抽浆机将打浆后的原料抽出，并储存在浆液暂存装置内，然后通过灌装机进行灌装。所述的推板位于搅拌室内部的下方，推板的位置正对电磁阀。

本实用新型与现有技术相比，具有如下有益效果：

提供一种乳胶漆自动化生产一体式设备，能够实现原料的搅拌和打浆，实现乳胶漆的全套生产，生产过程中自动化程度高，节省了人力物力，提高了生产效率，解决了现有技术中出现的问题。
