双工位自动化焊接装置

大学仕 2020-07-07 14:50

0点赞 513浏览

摘要：

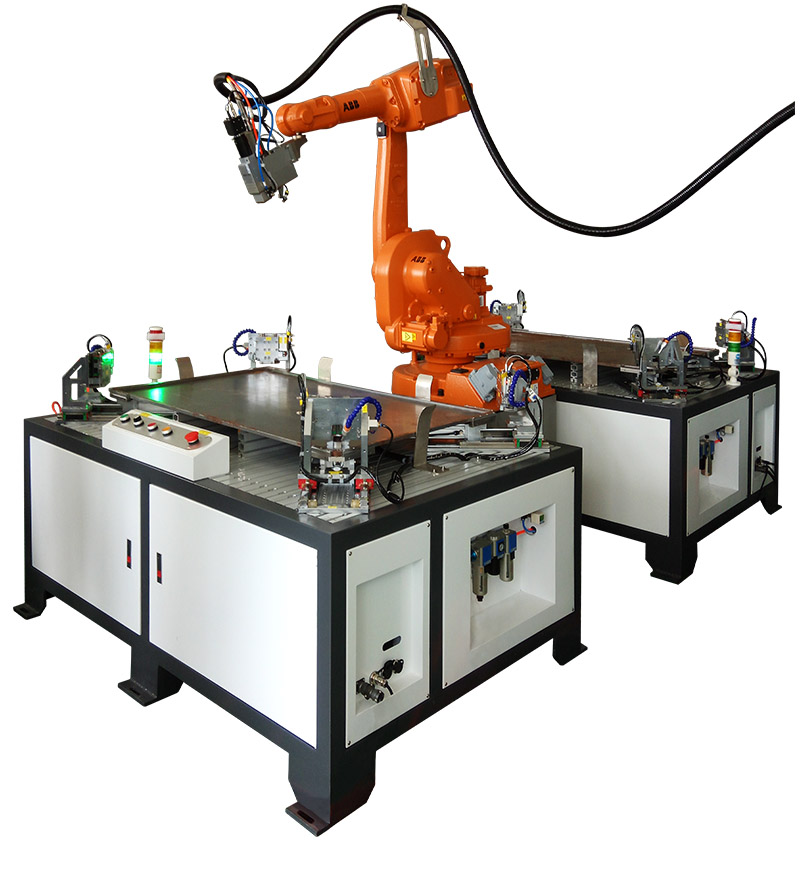

本实用新型提供一种双工位自动化焊接装置，包括焊接机器人，水平回转台，所述水平回转台位于所述焊接机器人的一侧，工字型连接架，所述工字型连接架横向固接在所述水平回转台上，焊接变位机，所述焊接变位机设有两组、且对称固接在所述工字型连接架的两侧，工件定位装置，所述工件定位装置设有两个、且分别对应于两组焊接变位机。

本实用新型通过焊接机器人对工件进行焊接，通过在水平回转台上设置两组焊接变位机，由此焊接机器人对焊接变位机的工件定位装置上的工件进行自动化焊接。

技术领域：

本实用新型属于工件焊接技术领域，具体涉及一种双工位自动化焊接装置。

背景技术：

机械零部件之间多数采用焊接方式以实现工件的牢固性，比如说叉车转向桥体是叉车关键零部件，在叉车转向桥体的加工过程中，主要划分为铸件桥体和焊接桥体，其中的焊接桥体结构大体相似，均采用人工手段进行焊接，人工焊接的方式不仅焊接强度大、焊接一致性差，焊接质量难以保证，而且焊接的效率低下。

实用新型内容：

本实用新型的上述技术目的是通过以下技术方案得以实现：

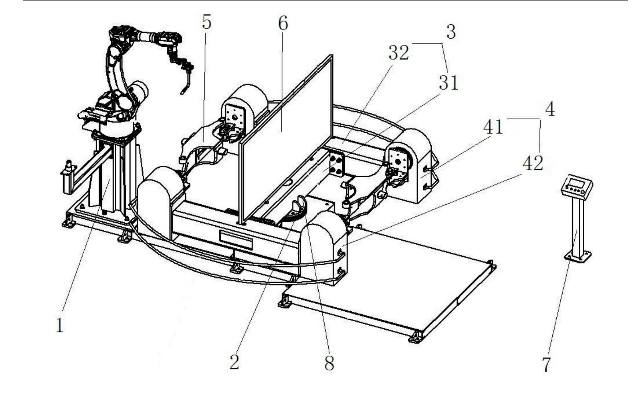

所述工字型连接架横向固接在所述水平回转台上且可随所述水平回转台进行旋转，焊接变位机，所述焊接变位机设有两组、且对称固接在所述工字型连接架的两侧，所述焊接变位机包括机头架和机尾架，工件定位装置，所述工件定位装置设有两个、且分别对应于两组焊接变位机，所述工件定位装置安装于所述焊接变位机的机头架和机尾架之间。

所述工字型连接架包括固接在所述水平回转台上的连接架一和垂直固接在连接架一的两端且相互平行的两个连接架二，两个连接架二的其中一个的两端分别连接两组焊接变位机的机头架，所述两个连接架二的另一个的的两端分别连接两组焊接变位机的机尾架。所述连接架一的上方设有一固接在两个连接架二上的挡弧板。所述水平回转台上位于所述连接架一的两侧固接有对连接架一进行限位的限位架，还包括手动控制台，所述手动控制台用于手动控制水平回转台的旋转。
