板材搬运自动化设备

大学仕 2020-06-13 14:13

0点赞 333浏览

摘要：

本实用新型公开了一种板材搬运自动化设备，包括底座和隔板，所述底座下表面中部通过螺栓固定连接有升降台，所述底座上表面中部一端通过螺栓固定连接有凸台，所述凸台上表面通过螺栓固定连接有电机。

本实用新型通过在底座上的固定块中设有的丝杆并通过电机驱动，使得托板在通过导块连接固定的同时还能够实现定向输送的效果，且通过在支撑板上设有的两个电动推杆使得托板得以有效的通过固定板实现定向偏转，使得板材在运输货车上进行卸货输送时更加灵活有效的提高了板材卸货时的自动化程度提高板材运输拆卸的搬运效率，加速搬运效果使得板材搬运输送时更加有序从而有效的弥补了现有技术中的不足。

技术领域：

本实用新型涉及搬运设备技术领域，具体为一种板材搬运自动化设备。

背景技术：

板材是做成标准大小的扁平矩形建筑材料板，应用于建筑行业，用来作墙壁、天花板或地板的构件，也多指锻造、轧制或铸造而成的金属板，板材在运输过程中需要对板材进行有效的搬运卸货以方便板材在各地所需使用的场所进行输送，而在对板材进行搬运时需要借助板材搬运设备以提高对板材搬运的效率提高输送效率。但现有技术中的板材搬运设备在实际应用时还存在一定的不足。现有技术中的板材搬运设备，在将板材从运输货车上进行搬运卸货时，不够灵活自动化程度降低，使得板材的搬运卸货效率底下，无法达到快速有序的搬运效果故而满足不了现有技术所需。

实用新型内容：

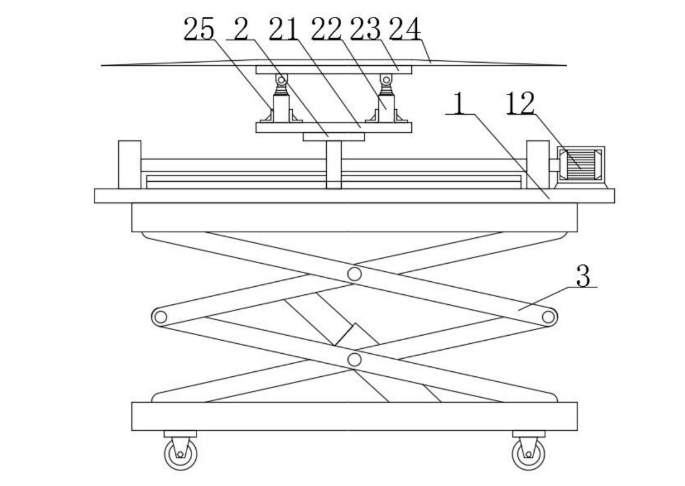

本实用新型的目的在于提供一种板材搬运自动化设备，以解决上述背景技术中提出的问题。为实现上述目的，本实用新型提供如下技术方案，一种板材搬运自动化设备，包括底座和隔板，所述底座下表面中部通过螺栓固定连接有升降台，所述底座上表面中部一端通过螺栓固定连接有凸台，所述凸台上表面通过螺栓固定连接有电机，所述底座上表面中部靠近两端处通过螺栓固定连接有固定块。所述固定块中部插接有丝杆，所述丝杆一端贯穿固定块通过联轴器与电机动力输出端固定连接，两个所述固定块之间的丝杆外围螺纹连接有导块，所述底座上表面中部两侧通过螺栓固定连接有导板，所述导块底端与两个导板相邻面滑动连接，所述导块顶端通过螺栓固定连接有隔板，所述隔板上表面通过螺栓固定连接有支撑板，所述支撑板上表面中部靠近两端处均通过螺栓固定连接有电动推杆。

两个所述电动推杆顶端均通过吊耳与销轴转动连接有固定板，所述固定板上表面通过螺栓固定连接有托板，所述电机与电动推杆均与外部电源电性连接。所述升降台下表面靠近四角处通过螺栓固定连接有万向轮，所述升降台用于作为所述底座高度的调节装置。所述电机用于作为所述丝杆的驱动装置，所述丝杆与电机位于同一平面上。所述导板呈L型，所述导块呈T型，所述导板用于作为导块的限位装置，所述导块底端黏贴有硅胶垫。所述固定板长度尺寸为所述托板长度尺寸的三分之一，所述托板呈等腰梯形，所述托板上表面黏贴有橡胶垫。所述电动推杆两侧的所述支撑板上表面通过螺栓固定连接有加强筋，所述加强筋用于作为电动推杆的限位装置。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过在底座上的固定块中设有的丝杆并通过电机驱动，使得托板在通过导块连接固定的同时还能够实现定向输送的效果，且通过在支撑板上设有的两个电动推杆使得托板得以有效的通过固定板实现定向偏转，使得板材在运输货车上进行卸货输送时，更加灵活有效的提高了板材卸货时的自动化程度提高，板材运输拆卸的搬运效率加速，搬运效果使得板材搬运输送时更加有序从而有效的弥补了现有技术中的不足。
