自动化中药碾磨装置

大学仕 2020-05-23 10:03

0点赞 372浏览

摘要:

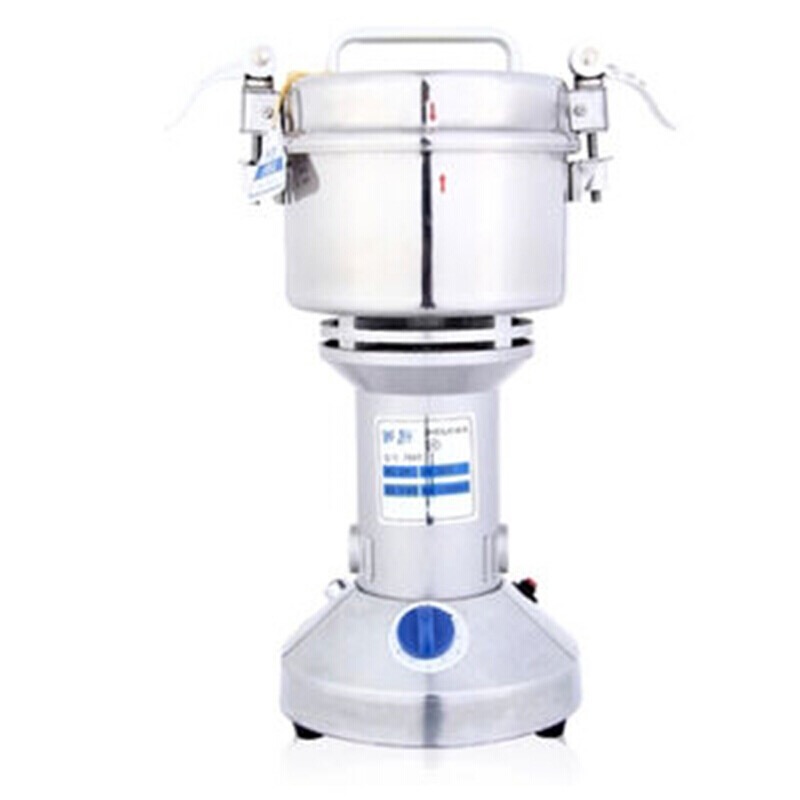

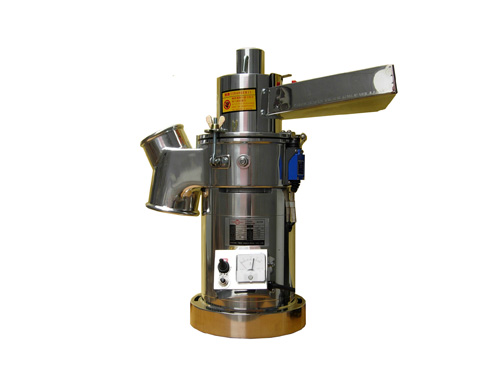

本实用新型公开了一种自动化中药碾磨装置,包括支撑架、配电盒、一号电机、二号电机，所述支撑架的内侧通过螺杆连接有固定架，所述二号电机通过螺丝安装于固定架的内侧，所述配电盒通过螺丝固定于支撑架的左侧，所述配电盒的前端外表面设有控制按钮，所述固定架的顶端内嵌有碾磨盒。所述碾磨盒的两端皆焊接有卡扣，所述碾磨盒的上方设有盒盖,所述盒盖的两端皆焊接有固定扣，所述碾磨盒的内侧贯穿设置有连接座，所述连接座的顶端设有粉碎刀。所述粉碎刀的上表面设有六角螺帽。本实用新型便于方便的取出药粉，便于方便的清理碾磨盒的内部，提高电机的散热性，增加电机的使用寿命，提高碾磨盒的工作稳定性。

技术领域:

本实用新型涉及中药碾磨技术领域,具体为一种自动化中药碾磨装置。

背景技术:

中药碾磨是将中药碾磨加工呈粉状后，方便中药的储存与应用，自动化碾磨装置的投入使用，大大提高了中药碾磨的工作效率。然而现有的碾磨装置在使用时，碾磨完后需要将药粉，现有的取药粉方法通过倾斜碾磨盒来将药粉倒出，操作不便且不便于清理碾磨盒内，在碾磨中药时，电机高速运转产生热量热量无法快速散发会影响电机的使用寿命，因此急需设计一种自动化中药碾磨装置来解决上述问题。

实用新型内容:

本实用新型的目的在于提供一种自动化中药碾磨装置，以解决上述背景技术中提出的无法方便的取药与清理碾磨盒内部，热量无法快速散发会影响电机的使用寿命的问题。为实现上述目的，本实用新型提供如下技术方案。一种自动化中药碾磨装置，包括支撑架、配电盒、一号电机、二号电机，所述支撑架的内侧通过螺杆连接有固定架，所述二号电机通过螺丝安装于固定架的内侧，所述配电盒通过螺丝固定于支撑架的左侧。所述配电盒的前端外表面设有控制按钮，所述固定架的顶端内嵌有碾磨盒。所述碾磨盒的两端皆焊接有卡扣，所述碾磨盒的上方设有盒盖，所述盒盖的两端皆焊接有固定扣，所述碾磨盒的内侧贯穿设置有连接座，所述连接座的顶端设有粉碎刀，所述粉碎刀的上表面设有六角螺帽。

所述固定架的外表面开设有散热孔，所述散热孔呈等距直线排布，所述一号电机设置于固定架的内侧底端所述一号电机的顶端通过转轴连接有扇叶。所述二号电机的顶端焊接有卡座，所述连接座内嵌于卡座的内侧，所述连接座与卡座组成转动结构。所述固定架的内侧开设有限位仓。所述限位仓的内侧焊接有弹簧，所述弹簧的顶端焊接有缓冲板，且缓冲板与限位仓套动连接。所述缓冲板呈半弧形结构，所述缓冲板与限位仓组成伸缩结构。所述控制按钮的数量为两组，两组所述控制按钮的输出端皆通过导线分别与一号电机和二号电机电连接。

与现有技术相比，本实用新型的有益效果是：

该自动化中药碾磨装置，便于方便的取出药粉，便于方便的清理碾磨盒的内部，提高电机的散热性，增加电机的使用寿命，提高碾磨盒的工作稳定性。

(1)设置有卡座与连接座，利用分体式设计，能够使碾磨盒可以方便的从固定架中取下，通过取下碾磨盒后能够方便的取出药粉或清理碾磨盒的内部，通过将碾磨盒卡入固定架的内侧，通过连接座插入卡座内侧，即可使二号电机可以带动卡座转动，通过卡座带动连接座转动，通过连接座转动即可带动粉碎刀碾磨中药，进而达到便于方便的取出药粉，便于方便的清理碾磨盒的内部的效果。

(2)设置有散热孔与扇叶，通过一号电机通电工作能够带动扇叶转动，通过扇叶转动能够吹动二号电机，通过气流在固定架内部流动通过散热孔排出，能够将二号电机的表面热量加速带走，进而提高电机的散热性，增加电机的使用寿命。

(3)设置有限位仓、弹簧、缓冲板，通过在固定架的上部内侧开设有限位仓，并在限位仓内侧套接有缓冲板，能够使碾磨盒卡入固定架内侧后，碾磨盒工作产生的震动可以传递至缓冲板上，通过缓冲板传递至弹簧，通过弹簧形变减震，进而达到提高碾磨盒的工作稳定性的效果。
