电气自动化控制柜

大学仕 2020-05-13 15:25

0点赞 277浏览

摘要

本实用新型公开了一种电气自动化控制柜，包括电器柜本体、柜门、拱形散热片、顶板、底板、橡胶垫、条形凹槽、升降装置所述电器柜本体前端左右两侧分别安装有两个对称的柜门，电器柜本体顶部开设有若干条形凹槽，且在条形凹槽内分别安装有若干个拱形散热片，电器柜本体底部安装在顶板顶部，并通过坡口对接焊焊接顶板底部与底板顶部之间粘接有橡胶垫，橡胶垫左右两侧等距开设有条形凹槽，顶板与底板之间分别安装有四个升降装置，且每个升降装置分别安装在顶板和底板四角之间。本实用新型设计合理使用方便，能够调节底部升降装置控制设备高程和倾斜角度，顶部升温自动开启的拱形散热装置使用更加安全方便。

技术领域：

本实用新型涉一种电气自动化控制柜。

背景技术：

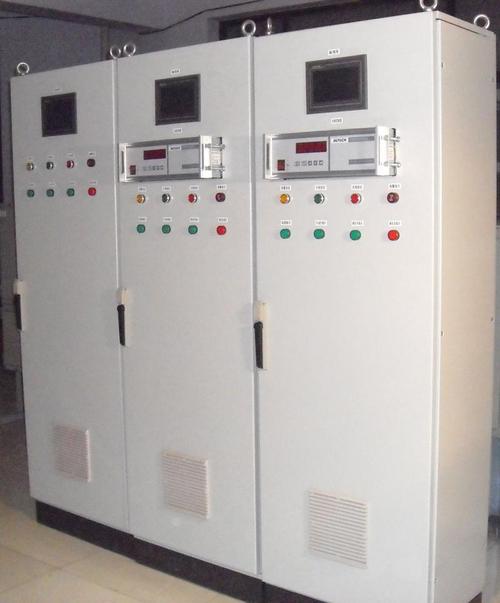

电气柜是由钢材质加工而成用来保护元器件正常工作的柜子。电气柜制作材料一般分为热轧钢板和冷轧钢板两种。冷轧钢板相对热轧钢板更材质柔软，更适合电气柜的制作。电气柜用途广泛主要用于化工行业、环保行业、电力系统、冶金系统、工业、核电行业、消防安全监控、交通行业等等。因为电气柜的工作环境，所以要求现有的电气柜散热降温效果越来越高，同时由于工作的厂房或安装位置高程不同，地面倾斜角度不同，往往需要具有更多功能的电气柜。

实用新型内容：

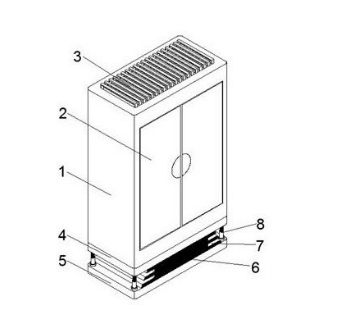

本实用新型的目的在于提供一种电气自动化控制柜，以解决上述背景技术中提出的问题。为实现上述目的，本实用新型提供如下技术方案：一种电气自动化控制柜，包括电器柜本体、柜门、拱形散热片、顶板、底板、橡胶垫、条形凹槽、升降装置电器柜本体前端左右两侧分别安装有两个对称的柜门，电器柜本体顶部开设有若干条形凹槽，且在条形凹槽内分别安装有若干个拱形散热片，电器柜本体底部安装在顶板顶部，并通过坡口对接焊焊接，顶板底部与底板顶部之间粘接有橡胶垫，橡胶垫左右两侧等距开设有条形凹槽，顶板与底板之间分别安装有四个升降装置，且每个升降装置分别安装在顶板和底板四角之间。

升降装置还包括圆形固定槽、轴承、螺纹套筒和螺杆，圆形固定槽底部焊接在底板顶部，圆形固定槽内安装有轴承，螺纹套筒底部安装在轴承内，且与轴承内圈过盈连接，螺杆与螺纹套筒螺纹连接，且螺杆顶部焊接在顶板底部。新型电气控制柜还包括工形胶条和二氧化碳腔体，拱形散热片底部左右两侧均粘接有工形胶条，工形胶条内开设有二氧化碳腔体，并在二氧化碳腔体内填充一定密度的二氧化碳气体，通过二氧化碳热胀冷缩实现工形胶条外体积变化而触发的拱形散热片升降开合。

本实用新型的有益效果是：实用新型设计合理，使用方便，能够调节底部升降装置控制设备高程和倾斜角度，顶部升温自动开启的拱形散热装置使用更加安全方便。
