平板式数控开槽机

大学仕 2020-01-15 09:26

0点赞 658浏览

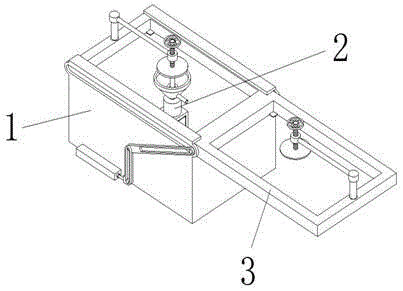

本实用新型公开了一种平板式数控开槽机，包括主体、开槽电机和置板架，所述主体上设置有气缸、中心轴与滑槽，所述气缸通过螺栓安装固定于主体前端下方左侧，所述中心轴焊接于主体前端中间，所述滑槽开设于主体上方前后端，滑槽外侧开设有传动槽，所述开槽电机通过三轴滑台安装于主体内部，所述置板架嵌套于滑槽内。本实用新型可在设备进行工作时对开好槽的板材进行更换，有效提高了生产效率。

技术领域

[0001] 本实用新型涉及一种平板式数控开槽机，属于开槽机技术领域。

背景技术

[0002] 平板式数控开槽机是针对各种板材进行开槽的机器；目前所使用的平板式数控开槽机结构复杂，维护不便，且设备在进行工作时，无法对开好槽后的板材进行更换，严重影响工作效率。为解决上述问题，特提供一种新的技术方案。

发明内容

[0003] 本实用新型的目的在于提供一种平板式数控开槽机，以解决上述背景技术中提出的问题。 [0004] 为实现上述目的本实用新型采用以下技术方案：一种平板式数控开槽机，包括主体、开槽电机和置板架，所述主体上设置有气缸、中心轴与滑槽，所述气缸通过螺栓安装固定于主体前端下方左侧，所述中心轴焊接于主体前端中间，所述滑槽开设于主体上方前后端，滑槽外侧开设有传动槽，所述开槽电机通过三轴滑台安装于主体内部，所述置板架嵌套于滑槽内。 [0005] 优选的，所述中心轴通过轴承过盈连接有旋转杆，所述旋转杆上设置有连杆与转轴，所述连杆焊接于旋转杆顶部，所述转轴焊接于旋转杆底部前端。 [0006] 优选的，所述连杆与旋转杆呈100°~170°角设置，连杆上开设有上滑槽。 [0007] 优选的，所述转轴前端放置有推拉杆，所述推拉杆底部左侧与气缸活塞杆螺栓连接，推拉杆上开设有竖滑槽，所述竖滑槽套装于转轴上。 [0008] 优选的，所述开槽电机上设置有钻夹头与集屑盘，所述钻夹头套装于开槽电机主轴顶部，所述集屑盘通过轴承过盈连接于开槽电机主轴下方，集屑盘外侧下方焊接有接气管。[0009] 优选的，所述置板架上设置有置板槽、光轴与上转轴，所述置板槽对称开设于置板架两侧，置板槽底部边角上焊接有挡板，所述光轴对称焊接于置板架中间前后端，光轴嵌套于传动槽内，光轴外端焊接有上光轴，所述上光轴嵌套于上滑槽内，所述上转轴通过轴承过盈连接于置板架顶部两侧中间。 [0010] 优选的，所述上转轴顶部焊接有支撑臂，所述支撑臂末端焊接有传动螺母，所述传动螺母上螺纹连接有传动螺杆，所述传动螺杆上设置有手轮与压盘，所述手轮焊接于传动螺杆顶部，所述压盘通过轴承过盈连接于传动螺杆底部。 [0011] 优选的，所述支撑臂的长度尺寸为置板槽长度尺寸的二分之一。 [0012] 优选的，所述接气管通过管道与吸尘机相连接。 [0013] 与现有技术相比，本实用新型的有益效果是：本实用新型开槽电机通过三轴滑台安装于主体内部，可通过三轴滑台轻松带动开槽电机进行三轴运动；推拉杆底部左侧与气缸活塞杆螺栓连接，可通过气缸轻松带动推拉杆进行往复直线移动；竖滑槽套装于转轴上，可通过推拉杆轻松带动旋转杆围绕中心轴进行旋转；上光轴嵌套于上滑槽内，可通过旋转杆轻松带动置板架顺着传动槽直线往复进行滑动；上转轴通过轴承过盈连接于置板架顶部两侧中间，可使支撑臂轻松进行旋转；传动螺杆上设置有手轮与压盘，可通过手轮轻松带动压盘上下往复进行移动。
