模块化处理焊接烟气的净化设备

大学仕 2019-11-05 10:48

0点赞 772浏览

申请号：201822022325.6

申请日：2018.12.04

授权公告号：CN 209286867 U

授权公告日：2019.08. 23

专利权人：山东海岳环境科技股份有限公司

地址：264006山东省烟台市经济技术开发区金沙江路29号宏源商务大厦7楼

发明人：于威曲世豪刘夕清李景学王岳笠王彦丽

专利代理机构：烟台上禾知识产权代理事务所(普通合伙）37234

代理人：刘志毅

一种模块化处理焊接烟气的净化设备，包括烟气集气装置、净化装置和排风机，其特征在于，所述烟气集气装置为安装于产生烟气环境中的集气罩，所述集气罩通过管道通至净化装置的进气口，所述净化装置沿烟气流动方向依次设有粗丝网预滤层、细丝交错网滤层和碳纤维滤层，所述粗丝网预滤层是由若干层孔径为4〜12mm的铝合金丝网叠放制成的，所述细丝交错网滤层是由若干层孔径为0.3〜3mm的铝合金丝网交错叠放制成的，所述净化装置的出气口通过管道与排风机相连接，通过排风机排出。

根据权利要求1所述的模块化处理焊接烟气的净化设备，其特征在于，所述净化装置内设有差压报警装置。

根据权利要求1或2所述的模块化处理焊接烟气的净化设备，其特征在于，所述粗丝网预滤层是由15〜60层铝合金丝网叠放制成的，所述细丝交错网滤层是由15〜60层铝合金丝网交错叠放制成的。

技术领域

本实用新型涉及一种气体的净化设备，尤其涉及一种焊接烟气的净化设备，属于废气处理技术领域。

背景技术

焊接烟气中的烟尘是一种十分复杂的物质，焊接烟尘的主要化学成分为Fe₂〇3, Si0₂，Mn0，Ca0以及油烟等，具有分散度大、沉积慢、易飘浮在空气中等特点，焊接烟尘不仅危害工作者的身心健康，还会进入设备内部造成设备的损坏，影响正常生产。因而，处理效果好、使用方便的废气处理设施成为污染治理行业的重要关注内容。

实用新型内容

本实用新型针对焊接烟气中的烟尘所存在的危害，提供一种模块化处理焊接烟气的净化设备。

本实用新型解决上述技术问题的技术方案如下：

—种模块化处理焊接烟气的净化设备，包括烟气集气装置、净化装置和排风机，所述烟气集气装置为安装于产生焊接烟气环境中的集气罩，所述集气罩通过管道通至净化装置的进气口，所述净化装置沿烟气流动方向依次设有粗丝网预滤层、细丝交错网滤层和碳纤维滤层，所述粗丝网预滤层是由若干层孔径为4〜12mm的铝合金丝网叠放制成的，所述细丝交错网滤层是由若干层孔径为0.3〜3mm的铝合金丝网交错叠放制成的，所述净化装置的出气口通过管道与排风机相连接，通过排风机排出。

本实用新型的有益效果是：

1)本实用新型的装置釆用模块化进行废气的处理，可根据不同风量需求进行模块化拼装配置；

2)采用分级分层过滤，逐步净化焊烟废气;粗丝网预滤层及细丝交错网滤层均采用铝合金复合滤网层，通过物理截留和静电吸附作用，除去焊烟废气中主要颗粒污染物;碳纤维滤层采用高性能的碳纤维滤料，通过活性炭的吸附作用进一步去除焊烟中的油烟等污染物。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述净化装置内设有差压报警装置。

采用上述进一步技术方案的有益效果是，可自动报警提示进行设备的维护。

进一步，所述粗丝网预滤层是由15〜60层铝合金丝网叠放制成的，所述细丝交错网滤层是由15〜60层铝合金丝网交错叠放制成的。

附图说明

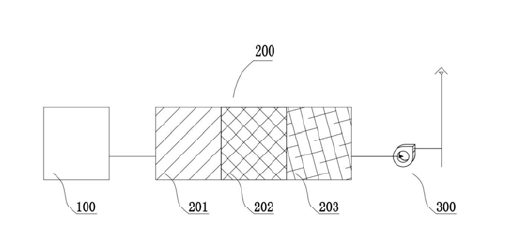

图1为本实用新型的净化设备结构示意图；

图1中，100、烟气集气装置;200、净化装置;201、粗丝网预滤层;202、细丝交错网滤

层;203、碳纤维滤层;300、排风机

具体实施方式

以下结合实例对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

—种模块化处理焊接烟气的净化设备，包括烟气集气装置100、净化装置200和排风机300，烟气集气装置为安装于产生焊接烟气环境中的集气罩，集气罩通过管道通至净化装置的进气口，净化装置沿烟气流动方向依次设有粗丝网预滤层201、细丝交错网滤层202 和碳纤维滤层203,所述粗丝网预滤层是由15〜60层孔径为4〜12mm的铝合金丝网组成的，所述细丝交错网滤层是由15〜60层孔径为0.3〜3mm的铝合金丝网交错叠放制成的，净化装置的出气口通过管道与排风机相连接，通过排风机300排出；

优选的，净化装置内设有差压报警装置。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
