申请号：201821856932.6

申请日：2018.11.12

授权公告号：CN 209242819 U

授权公告日：2019.08. 13

专利权人：重庆淮江科技有限公司

地址：401220重庆市长寿区齐心大道东路 16号

发明人：龚建勇

一种电镀废水处理装置，其特征在于:包括电镀池（1)、废水池⑶和反应池(5)，所述 电镀池⑴的出水口一（11)通过连接管一⑵和废水池⑶的进水口二(31)连接，所述废水 池⑶的出水口二（32)通过连接管二⑷和反应池⑸的进水口三(501)连接，所述反应池 ⑸的出水口三(502)通过连接管五(6)和电镀池⑴连接，所述连接管一⑵上设有电磁阀 一 (21)和抽水泵一 (22)，所述连接管二⑷上设有电磁阀二(41)和抽水泵二(42)，所述连接 管五(6)上设有电磁阀五(61)和抽水泵五(62)，所述反应池⑸顶部的中心处安装有竖直向 下的电机(513)，所述电机(513)的输出轴穿过反应池(5)的顶部并通过联轴器(514)连接有 旋转轴(516)，所述旋转轴(516)上焊接有夹紧板(517)并呈现中心阵列，所述夹紧板(517) 上通过手拧螺丝(518)安装有安装框(519)，所述安装框(519)上安装有吸附网（520)，所述 反应池(5)顶部的两侧设有投料口一 (503)和投料口二(504)，所述投料口一 (503)和投料口 二（504)的上方分别设有NaHS0₃料桶（511)和NaOH料桶（512)，所述NaHS0₃料桶（511)和NaOH 料桶(512)分别通过安装架一 (509)和安装架二(510)安装在反应池⑸上，所述NaHS0₃料桶 (511)通过连接管三(505)和投料口一（503)连接，NaOH料桶（512)通过连接管四（506)和投 料口二(504)连接，所述连接管三(505)和连接管四（506)上分别安装有电磁阀三(507)和电 磁阀四（508)。

根据权利要求1所述的一种电镀废水处理装置，其特征在于:所述反应池(5)前侧外 壁上通过铰链(523)铰接有门板(524)，所述门板(524)的另一侧通过门扣(525)固定在反应 池⑸上，所述门板(524)上设有观察口（526)、触控屏(527)和控制器(528)。

根据权利要求2所述的一种电镀废水处理装置，其特征在于:所述触控屏（527)和控 制器(528)之间电性连接，所述控制器(528)分别与电磁阀一 (21)、电磁阀二(41)、电磁阀三 (507)、电磁阀四（508)、电磁阀五(61)以及抽水泵一 (22)、抽水泵二(42)、抽水泵五(62)电 性连接。

根据权利要求1所述的一种电镀废水处理装置，其特征在于:所述反应池内部的底部 设有pH计(522)，所述pH计(522)与控制器(528)及触控屏(527)电性连接。

根据权利要求1所述的一种电镀废水处理装置，其特征在于:所述安装框(519)的外 侧竖直安装有刷毛(521)。

技术领域

本实用新型涉及电镀的技术领域，具体涉及一种电镀废水处理装置。 背景技术

电镀(Electroplating)就是利用电解原理在某些金属表面上镀上一薄层其它金 属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从 而起到防止金属氧化(如锈蚀），提高耐磨性、导电性、反光性、抗腐蚀性(硫酸铜等)及增进 美观等作用。电镀废水中所含高毒物质的种类多，其危害性是很大的，未经处理达标的电镀 废水排入河道，渗入地下，不但会危害环境，而且会污染饮用水和工业用水。因此，电镀废水 必须严格控制，妥善处理。但现有的电镀废水处理装置的处理过程繁琐并且处理效率较低， 难以满足对电镀废水处理的需求。

中国专利公开号为CN205295032U的实用新型，公开了一种电镀废水处理反应池， 包括还原反应池和絮凝反应池，池体一侧设置有进水管，另一侧设置有出水管，池体分为还 原反应池和絮凝反应池两部分，池体上方设置有密封盖，还原反应池上方的密封盖上设置 有还原搅拌机，搅拌桨伸到还原反应池中，密封盖上位于还原搅拌机后侧设置有还原pH计 和H2S04加药管，密封盖上位于还原搅拌机前侧设置有0RP计和NaHS03加药管，絮凝反应池 上方的密封盖上设置有絮凝搅拌机，搅拌桨伸到絮凝反应池中，密封盖上位于絮凝搅拌机 后侧设置有絮凝pH计和NaOH加药管，密封盖上位于絮凝搅拌机前侧设置有PAC加药管和 PAM加药管。但是该反应池在实际使用过程中，存在电镀废水处理效率低，不便于加药的问 题。

实用新型内容

本实用新型的目的在于提供一种电镀废水处理装置，以解决现有技术中导致的上 述缺陷。

—种电镀废水处理装置，包括电镀池、废水池和反应池，所述电镀池的出水口一通 过连接管一和废水池的进水口二连接，所述废水池的出水口二通过连接管二和反应池的进 水口三连接，所述反应池的出水口三通过连接管五和电镀池连接，所述连接管一上设有电 磁阀一和抽水泵一，所述连接管二上设有电磁阀二和抽水泵二，所述连接管五上设有电磁 阀五和抽水泵五，所述反应池顶部的中心处安装有竖直向下的电机，所述电机的输出轴穿 过反应池的顶部并通过联轴器连接有旋转轴，所述旋转轴上焊接有夹紧板并呈现中心阵 列，所述夹紧板上通过手拧螺丝安装有安装框，所述安装框上安装有吸附网，所述反应池顶 部的两侧设有投料口 一和投料口二，所述投料口一和投料口二的上方分别设有NaHS03料桶 和NaOH料桶，所述NaHS03料桶和NaOH料桶分别通过安装架一和安装架二安装在反应池上， 所述NaHS03料桶通过连接管三和投料口一连接，NaOH料桶通过连接管四和投料口二连接， 所述连接管三和连接管四上分别安装有电磁阀三和电磁阀四。

优选的，所述反应池前侧外壁上通过铰链铰接有门板，所述门板的另一侧通过门 扣固定在反应池上，所述门板上设有观察口、触控屏和控制器。

优选的，所述触控屏和控制器之间电性连接，所述控制器分别与电磁阀一、电磁阀 二、电磁阀三、电磁阀四、电磁阀五以及抽水泵一、抽水泵二、抽水泵五电性连接。

优选的，所述反应池内部的底部设有pH计，所述pH计与控制器及触控屏电性连接。

优选的，所述安装框的外侧竖直安装有刷毛。

本实用新型的工作原理及优点:本实用新型通过废水池存储电镀池产生的电镀废 水，废水池中的电镀废水在进入反应池中，pH计会实时监测电镀废水中酸减性，先放入一定 量的NaHS0₃并通过安装框进行充分搅拌，利用亚硫酸盐将高价有毒金属阳离子还原成低价 的金属阳离子（比如，将剧毒的六价铬还原为无毒的三价铬）。电镀废水的金属阳离子完成 还原反应后，再接着放入一定量的NaOH并通过安装框进行充分搅拌，金属阳离子和氢氧根 离子反应生成沉淀物，沉淀物及杂质会吸附在吸附网上，剩下的清水可流入电镀池重复使 用。本实用新型结构简单、操作方便、实用性强、工作效率高。 附图说明

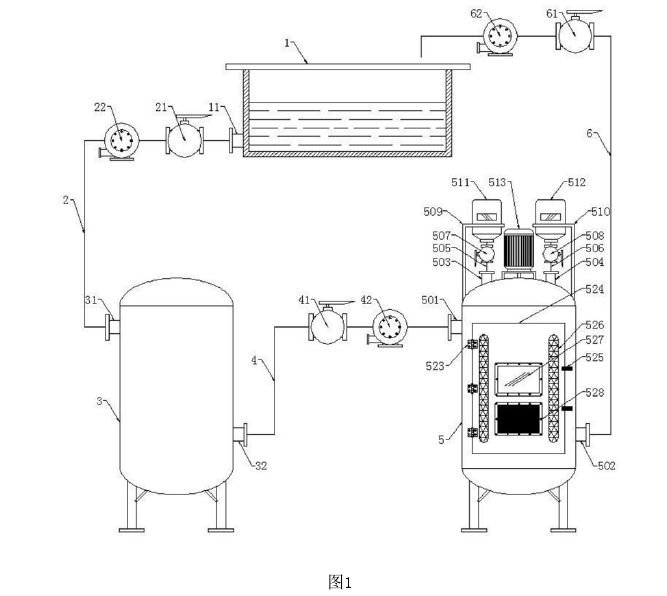

图1为整体的机构示意图。

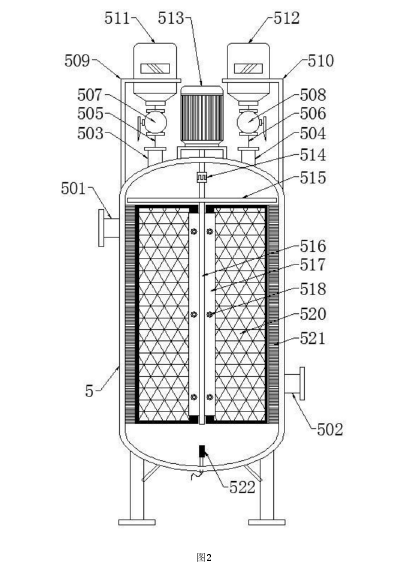

图2为反应池的结构示意图。

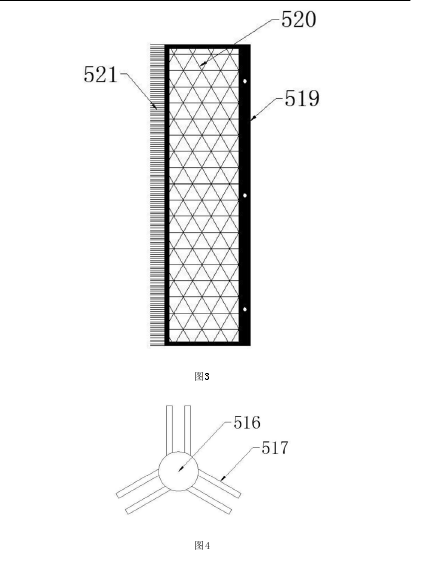

图3为吸附网的结构示意图。

图4为旋转轴的结构示意图。

其中，1-电镀池；11-出水口一;2-连接管一;21-电磁阀一;22-抽水泵一；3-废水 池;31-进水口二;32-出水口二;4-连接管二;41-电磁阀二;42-抽水泵二;5-反应池;501-进 水口三;502-出水口三;503-投料口一; 504-投料口二；505-连接管三;506-连接管四；507- 电磁阀三;508-电磁阀四；509-安装架一；510-安装架二;51 l-NaHS0₃料桶;512-NaOH料桶; 513-电机;514-连接管五；515-安装板;516-旋转轴;517-夹紧板;518-手拧螺丝;519-安装 框;520-吸附网；521-刷毛;522-pH计;523-铰链;524-门板;525-门扣；526-观察口； 527-触 控屏;528-控制器;6_连接管五;61-电磁阀五;62-抽水泵五。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面 结合具体实施方式，进一步阐述本实用新型。

如图1至图4所示，一种电镀废水处理装置，包括电镀池1、废水池3和反应池5,所述 电镀池1的出水口一 11通过连接管一 2和废水池3的进水口二31连接，所述废水池3的出水 口二32通过连接管二4和反应池5的进水口三501连接，所述反应池5的出水口三502通过连 接管五6和电镀池1连接，所述连接管一 2上设有电磁阀一 21和抽水泵一 22,所述连接管二4 上设有电磁阀二41和抽水泵二42,所述连接管五6上设有电磁阀五61和抽水泵五62,所述 反应池5顶部的中心处安装有竖直向下的电机513,所述电机513的输出轴穿过反应池5的 顶部并通过联轴器514连接有旋转轴516,所述旋转轴516上焊接有夹紧板517并呈现中心 阵列，所述夹紧板517上通过手拧螺丝518安装有安装框519,所述安装框519上安装有吸附 网520，所述反应池5顶部的两侧设有投料口一503和投料口二504，所述投料口一503和投 料口二504的上方分别设有NaHS03料桶511和NaOH料桶512,所述NaHS03料桶511和NaOH料桶 512分别通过安装架一 509和安装架二510安装在反应池5上，所述NaHS03料桶511通过连接 管三505和投料口一503连接，NaOH料桶512通过连接管四606和投料口二504连接，所述连 接管三505和连接管四506上分别安装有电磁阀三507和电磁阀四508。

在本实施例中，所述反应池5前侧外壁上通过铰链523铰接有门板524,所述门板 524的另一侧通过门扣525固定在反应池5上，所述门板524上设有观察口 526、触控屏527和 控制器528。设置门板524便于工作人员清理或者更换吸附网520，在门板524上设置观察口 526，便于工作人员透过观察口 526看到反应池内部情况。

在本实施例中，所述触控屏527和控制器528之间电性连接，所述控制器528分别 与电磁阀一21、电磁阀二41、电磁阀三507、电磁阀四508、电磁阀五61以及抽水泵一22、抽 水泵二42、抽水泵五62电性连接。通过触控屏527和控制器528可以实现对本实用新型所涉 及的各个抽水泵和电磁阀的动作控制。

在本实施例中，所述反应池内部的底部设有pH计522，所述pH计522与控制器528及 触控屏527电性连接。pH计522可以实时监测反应池5内的废水的酸碱性，并将所测得的数据 发送至控制器528和触控屏527。

在本实施例中，所述安装框519的外侧竖直安装有刷毛521。设置刷毛521可以防 止反应生成的沉淀物附着在反应池5的内壁上。

综上所述，本实用新型的工作原理及优点：本实用新型通过废水池3存储电镀池1 产生的电镀废水，废水池3中的电镀废水在进入反应池5中，pH计522会实时监测电镀废水 中酸减性，先放入一定量的NaHS03并通过安装框519进行充分搅拌，利用亚硫酸盐将高价有 毒金属阳离子还原成低价的金属阳离子（比如，将剧毒的六价铬还原为无毒的三价铬）。电 镀废水的金属阳离子完成还原反应后，再接着放入一定量的NaOH并通过安装框519进行充 分搅拌，金属阳离子和氢氧根离子反应生成沉淀物，沉淀物及杂质会吸附在吸附网520上， 剩下的清水可流入电镀池1重复使用。本实用新型结构简单、操作方便、实用性强、工作效率 高。

因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有 在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
