申请号：201821856929.4

申请日：2018.11.12

授权公告号：CN 209242818 U

授权公告日：2019.08. 13

专利权人：重庆淮江科技有限公司

地址：401220重庆市长寿区齐心大道东路16号

发明人：龚建勇

一种电镀废水处理池，其特征在于:包括电镀池（1)、废水池(3)、反应池⑸和沉淀池[8]，所述电镀池⑴的出水口一（11)通过连接管一⑵和废水池⑶的进水口二(31)连接， 所述废水池⑶的出水口二(32)通过连接管二⑷和反应池(5)的进水口三(501)连接，所述 反应池(5)的出水口三(502)通过连接管三(6)和沉淀池⑺的进水口四（71)连接，所述沉淀 池⑺的出水口四（72)通过连接管四（8)和电镀池⑴连接，所述连接管一⑵上设有电磁阀 一 (21)和抽水泵一 (22)，所述连接管二⑷上设有电磁阀二(41)和抽水泵二(42)，所述连接 管三(6)上设有电磁阀三(61)和抽水泵三(62)，所述连接管四（8)上设有电磁阀四（81)和抽 水泵四（82)，所述反应池(5)顶部的中心处焊接有电机固定板(508)，所述电机固定板(508) 上安装有竖直向下的电机(507)，所述电机(507)的输出轴穿过反应池⑸的顶部并通过联 轴器(509)连接有搅拌器(510)，所述搅拌器(510)通过安装板(505)安装在反应池(5)的内 部，所述反应池(5)顶部的两侧设有投料口一 (503)和投料口二(504)，所述投料口一 (503) 和投料口二（504)的上方分别设有NaHS0₃料桶（511)和NaOH料桶（512)，所述NaHS0₃料桶 (511)和NaOH料桶(512)通过安装架(513)安装在反应池(5)上，所述NaHS0₃料桶(511)通过 连接管五（514)和投料口一（503)连接，NaOH料桶（512)通过连接管六（516)和投料口二 (504)连接，所述连接管五(514)和连接管六(516)上分别安装有电磁阀五(515)和电磁阀六 (517)。

根据权利要求1所述的一种电镀废水处理池，其特征在于:所述反应池（5)外壁上安 装有触控屏(518)和控制器(519)，所述触控屏(518)和控制器(519)之间电性连接，所述控 制器(519)分别与电磁阀一（21)、电磁阀二(41)、电磁阀三(61)、电磁阀四（81)、电磁阀五 (515)、电磁阀六(517)以及抽水泵一 (22)、抽水泵二(42)、抽水泵三(62)和抽水泵四（82)电 性连接。

根据权利要求2所述的一种电镀废水处理池，其特征在于:所述反应池内部的底部设 有pH计(506)，所述pH计(506)与控制器(519)及触控屏(518)电性连接。

根据权利要求1所述的一种电镀废水处理池，其特征在于:所述沉淀池(7)的底部设 有沉淀物出口（73)并连接有沉淀物输出管(74)，所述沉淀物输出管(74)上安装有手动截止 阀（75)。

技术领域

本实用新型涉及电镀的技术领域，具体涉及一种电镀废水处理池。

背景技术

电镀(Electroplating)就是利用电解原理在某些金属表面上镀上一薄层其它金 属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从 而起到防止金属氧化(如锈蚀），提高耐磨性、导电性、反光性、抗腐蚀性(硫酸铜等)及增进 美观等作用。电镀废水中所含高毒物质的种类多，其危害性是很大的，未经处理达标的电镀 废水排入河道，渗入地下，不但会危害环境，而且会污染饮用水和工业用水。因此，电镀废水 必须严格控制，妥善处理。但现有的电镀废水处理装置的处理过程繁琐并且处理效率较低， 难以满足对电镀废水处理的需求。

中国专利公开号为CN205295032U的实用新型，公开了一种电镀废水处理反应池， 包括还原反应池和絮凝反应池，池体一侧设置有进水管，另一侧设置有出水管，池体分为还 原反应池和絮凝反应池两部分，池体上方设置有密封盖，还原反应池上方的密封盖上设置 有还原搅拌机，搅拌桨伸到还原反应池中，密封盖上位于还原搅拌机后侧设置有还原pH计 和H2S04加药管，密封盖上位于还原搅拌机前侧设置有0RP计和NaHS03加药管，絮凝反应池 上方的密封盖上设置有絮凝搅拌机，搅拌桨伸到絮凝反应池中，密封盖上位于絮凝搅拌机 后侧设置有絮凝pH计和NaOH加药管，密封盖上位于絮凝搅拌机前侧设置有PAC加药管和 PAM加药管。但是该反应池在实际使用过程中，存在电镀废水处理效率低，不便于加药的问 题。

实用新型内容

本实用新型的目的在于提供一种电镀废水处理池，以解决现有技术中导致的上述 缺陷。

—种电镀废水处理池，包括电镀池、废水池、反应池和沉淀池，所述电镀池的出水 口 一通过连接管一和废水池的进水口二连接，所述废水池的出水口二通过连接管二和反应 池的进水口三连接，所述反应池的出水口三通过连接管三和沉淀池的进水口四连接，所述 沉淀池的出水口四通过连接管四和电镀池连接，所述连接管一上设有电磁阀一和抽水泵 一，所述连接管二上设有电磁阀二和抽水泵二，所述连接管三上设有电磁阀三和抽水泵三， 所述连接管四上设有电磁阀四和抽水泵四，所述反应池顶部的中心处焊接有电机固定板， 所述电机固定板上安装有竖直向下的电机，所述电机的输出轴穿过反应池的顶部并通过联 轴器连接有搅拌器，所述搅拌器通过安装板安装在反应池的内部，所述反应池顶部的两侧 设有投料口一和投料口二，所述投料口一和投料口二的上方分别设有NaHS03料桶和NaOH 料桶，所述NaHS03料桶和NaOH料桶通过安装架安装在反应池上，所述NaHS03料桶通过连接 管五和投料口一连接，NaOH料桶通过连接管六和投料口二连接，所述连接管五和连接管六 上分别安装有电磁阀五和电磁阀六。

优选的，所述反应池外壁上安装有触控屏和控制器，所述触控屏和控制器之间电 性连接，所述控制器分别与电磁阀一、电磁阀二、电磁阀三、电磁阀四、电磁阀五、电磁阀六 以及抽水泵一、抽水泵二、抽水泵三和抽水泵四电性连接。

优选的，所述反应池内部的底部设有pH计，所述pH计与控制器及触控屏电性连接。

优选的，所述沉淀池的底部设有沉淀物出口并连接有沉淀物输出管，所述沉淀物 输出管上安装有手动截止阀。

本实用新型的工作原理及优点:本实用新型通过废水池存储电镀池产生的电镀废 水，废水池中的电镀废水在进入反应池中，pH计监测电镀废水中酸减性，先放入一定量的 NaHS0₃并通过搅拌器充分搅拌，利用亚硫酸盐将高价有毒金属阳离子还原成低价的金属阳 离子（比如，将剧毒的六价铬还原为无毒的三价铬）。电镀废水的金属阳离子完成还原反应 后，再接着放入一定量的NaOH并通过搅拌器充分搅拌，最后进入沉淀池进行沉淀，沉淀池上 层的清水可流入电镀池重复使用，沉淀池下层的沉淀物可通过沉淀物出口及沉淀物输出管 流出。本实用新型结构简单、操作方便、实用性强、工作效率高。 附图说明

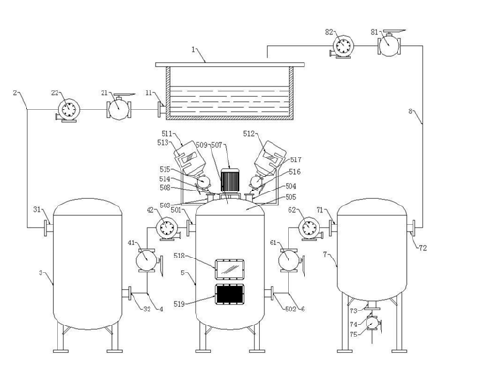

图1为整体的结构示意图。

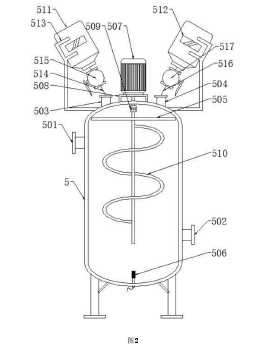

图2为反应池的结构示意图。

图3为沉淀池的结构示意图。

其中，1-电镀池；11-出水口一;2-连接管一;21-电磁阀一;22-抽水泵一；3-废水

池;31-进水口二;32-出水口二;4-连接管二;41-电磁阀二;42-抽水泵二;5-反应池;501-进 水口三;502-出水口三;503-投料口一； 504-投料口二；505-安装板;506-pH计;507-电机； 508-电机固定板;509-联轴器;510-搅拌器;51 l-NaHS0₃料桶;512-NaOH料桶;513-安装架; 514-连接管五;515-电磁阀五;516-连接管六;517-电磁阀六;518-触控屏;519-控制器;6- 连接管三；61-电磁阀三;62-抽水泵三;7-沉淀池;71-进水口四；72-出水口四；73-沉淀物 出口；74-沉淀物输出管;75-手动截止阀;8-连接管四；81-电磁阀四；82-抽水泵四。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面 结合具体实施方式，进一步阐述本实用新型。

如图1至图3所示，一种电镀废水处理池，包括电镀池1、废水池3、反应池5和沉淀池 7,所述电镀池1的出水口一 11通过连接管一 2和废水池3的进水口二31连接，所述废水池3的 出水口二32通过连接管二4和反应池5的进水口三501连接，所述反应池5的出水口三502通 过连接管三6和沉淀池7的进水口四71连接，所述沉淀池7的出水口四72通过连接管四8和电 镀池1连接，所述连接管一2上设有电磁阀一21和抽水栗一 22,所述连接管二4上设有电磁阀 二41和抽水泵二42,所述连接管三6上设有电磁阀三61和抽水泵三62,所述连接管四8上设 有电磁阀四81和抽水泵四82,所述反应池5顶部的中心处焊接有电机固定板508,所述电机 固定板508上安装有竖直向下的电机507,所述电机507的输出轴穿过反应池5的顶部并通过 联轴器509连接有搅拌器510，所述搅拌器510通过安装板505安装在反应池5的内部，所述反 应池5顶部的两侧设有投料口一 503和投料口二504，所述投料口一 503和投料口二504的上 方分别设有NaHS03料桶511和NaOH料桶512,所述NaHS03料桶511和NaOH料桶512通过安装 架513安装在反应池5上，所述NaHS03料桶511通过连接管五514和投料口一503连接，NaOH料 桶512通过连接管六516和投料口二504连接，所述连接管五514和连接管六516上分别安装 有电磁阀五515和电磁阀六517。

在本实施例中，所述反应池5外壁上安装有触控屏518和控制器519,所述触控屏 518和控制器519之间电性连接，所述控制器519分别与电磁阀一21、电磁阀二41、电磁阀三 61、电磁阀四81、电磁阀五515、电磁阀六517以及抽水泵一 22、抽水泵二42、抽水泵三62和抽 水泵四82电性连接。通过触控屏518和控制器519可以实现对本实用新型所涉及的各个抽 水泵和电磁阀的动作控制。

在本实施例中，所述反应池内部的底部设有pH计506，所述pH计506与控制器519及 触控屏518电性连接。pH计506可以实时监测反应池5内的废水的酸碱性，并将所测得的数据 发送至控制器519和触控屏518。

在本实施例中，所述沉淀池7的底部设有沉淀物出口73并连接有沉淀物输出管74, 所述沉淀物输出管74上安装有手动截止阀75。便于取出生成的沉淀物。

综上所述，本实用新型的工作原理及优点：本实用新型通过废水池3存储电镀池1 产生的电镀废水，废水池3中的电镀废水在进入反应池5中，pH计506监测电镀废水中酸减 性，先放入一定量的NaHS03并通过搅拌器510充分搅拌，利用亚硫酸盐将高价有毒金属阳离 子还原成低价的金属阳离子（比如，将剧毒的六价铬还原为无毒的三价铬）。电镀废水的金 属阳离子完成还原反应后，再接着放入一定量的NaOH并通过搅拌器510充分搅拌，最后进入 沉淀池7进行沉淀，沉淀池7上层的清水可流入电镀池1重复使用，沉淀池7下层的沉淀物可 通过沉淀物出口 73及沉淀物输出管74流出。本实用新型结构简单、操作方便、实用性强、工 作效率高。

因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有 在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
