申请号：201822012473.X

申请日：2018.12.03

授权公告号：CN 209210426 U

授权公告日：2019.08. 06

专利权人：钟卉卉

地址：325000浙江省温州市瑞安市东山街道银都花园4号楼1501室

发明人：钟卉卉

专利代理机构：北京天盾知识产权代理有限公司11421

代理人：刘亚斌

一种用于污水处理的分流装置，包括箱体（1)，其特征在于，所述箱体⑴釆用中空结 构，所述箱体⑴的顶端连通有进水管(2)，所述箱体⑴的中部以上的内壁上开设有多个第 一孔洞(3)，所述箱体⑴的中部以下的内壁上开设有多个第二孔洞(7)，且第二孔洞⑺的 内径大于第一孔洞⑶的内径；

所述箱体（1)的外表面上焊接有环形水箱(4)，所述环形水箱(4)的上端开设有与第一 孔洞⑶连通的第一水腔(5)，所述第一水腔⑸的内底端连通有第一排水管（14)，所述第一 排水管（14)上安装有第一阀门（15)，所述环形水箱⑷的下端开设有与第二孔洞⑺连通的 第二水腔(6)，所述第二水腔(6)的内底端连通有第二排水管（16)，所述第二排水管（16)上 安装有第二阀门（17);

所述箱体(1)的中部水平设有与箱体(1)横截面相等的支撑板(10)，所述支撑板（10)滑 动连接在箱体⑴的内壁上，所述支撑板(10)的底端中部连接有竖直设置的弹性支撑。

根据权利要求1所述的一种用于污水处理的分流装置，其特征在于，所述弹性支撑包 括支撑杆(9)、拉伸弹簧(12)和挡板(13)，所述箱体⑴的内底端开设有开槽(11)，所述支撑 杆⑼的顶端与支撑板(10)固定连接，所述支撑杆(9)的底端穿过开槽(11)并固定连接有挡 板(13)，所述支撑杆(9)位于开槽(11)和挡板(13)之间的部分套设有拉伸弹簧(12)，且拉伸 弹簧(12)的上下两端分别与箱体⑴和挡板(13)焊接。

根据权利要求1所述的一种用于污水处理的分流装置，其特征在于，所述箱体（1)的 底端内壁上对称开设有滑槽(8)，所述支撑板(10)的两端均滑动连接有滑槽⑻内。

根据权利要求3所述的一种用于污水处理的分流装置，其特征在于，所述滑槽(8)采 用T型结构，所述支撑板(10)位于滑槽⑻内的部分采用T型结构。

根据权利要求1所述的一种用于污水处理的分流装置，其特征在于，所述开槽（11)内 密封安装有防水直线轴承，所述防水直线轴承的内圈与支撑杆⑼过盈配合。

根据权利要求1所述的一种用于污水处理的分流装置，其特征在于，所述第一孔洞 ⑶和第二孔洞⑺均采用圆形结构，且第二孔洞⑺内径为第一孔洞⑶的1.5-3倍。

技术领域

本实用新型涉及污水处理设备技术领域，尤其涉及一种用于污水处理的分流装置。

背景技术

为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水在 处理时需要经历格栅分离杂质、沉沙、生物处理、加药絮凝等多个步骤，在污水经历格栅分 离杂质、沉沙后，需要运送至后续步骤前，由于有的地方排出的污水中含有大量的油脂，因 而油脂较多的污水应该送至油水分离设备进行进一步的处理，但现有技术中，缺乏相应的 分离装置。 实用新型内容

本实用新型的目的是为了解决上述的问题，而提出的一种用于污水处理的分流装置。

为了实现上述目的，本实用新型釆用了如下技术方案：

—种用于污水处理的分流装置，包括箱体，所述箱体采用中空结构，所述箱体的顶 端连通有进水管，所述箱体的中部以上的内壁上开设有多个第一孔洞，所述箱体的中部以 下的内壁上开设有多个第二孔洞，且第二孔洞的内径大于第一孔洞的内径；

所述箱体的外表面上焊接有环形水箱，所述环形水箱的上端开设有与第一孔洞连 通的第一水腔，所述第一水腔的内底端连通有第一排水管，所述第一排水管上安装有第一 阀门，所述环形水箱的下端开设有与第二孔洞连通的第二水腔，所述第二水腔的内底端连 通有第二排水管，所述第二排水管上安装有第二阀门；

所述箱体的中部水平设有与箱体横截面相等的支撑板，所述支撑板滑动连接在箱 体的内壁上，所述支撑板的底端中部连接有竖直设置的弹性支撑。

优选地，所述弹性支撑包括支撑杆、拉伸弹簧和挡板，所述箱体的内底端开设有开 槽，所述支撑杆的顶端与支撑板固定连接，所述支撑杆的底端穿过开槽并固定连接有挡板， 所述支撑杆位于开槽和挡板之间的部分套设有拉伸弹簧，且拉伸弹簧的上下两端分别与箱 体和挡板焊接。

优选地，所述箱体的底端内壁上对称开设有滑槽，所述支撑板的两端均滑动连接 有滑槽内。

优选地，所述滑槽采用T型结构，所述支撑板位于滑槽内的部分釆用T型结构。

优选地，所述开槽内密封安装有防水直线轴承，所述防水直线轴承的内圈与支撑 杆过盈配合。

优选地，所述第一孔洞和第二孔洞均采用圆形结构，且第二孔洞内径为第一孔洞 的1.5-3倍。

与现有技术相比，本实用新型具备以下优点：

本实用新型采用了水中油脂多时流体粘滞性较大的特点，当污水内油脂过多，粘 滞性较大，只能缓慢的被挤处第一通孔，此时进水管的进液流量大于出液流量，因而当支撑 板上的液体推挤过多时，依照重力带动拉伸弹簧拉伸，此时支撑板不断的下移，液体通过内 径较大的第二孔洞内排出，并在第二水腔内汇聚，并通过第二排水管排出。 附图说明

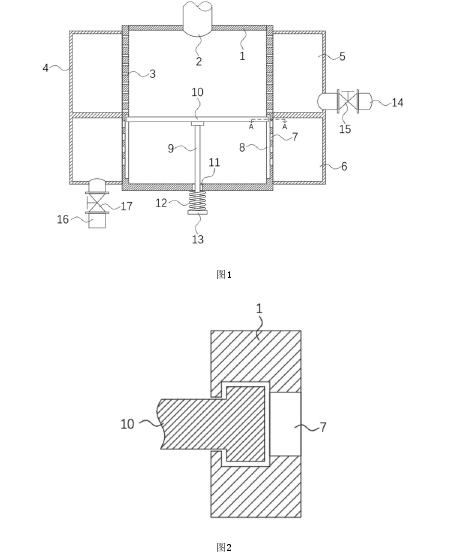

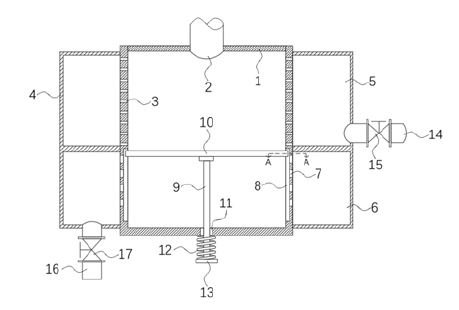

图1为本实用新型提出的一种用于污水处理的分流装置的结构示意图；

图2为本实用新型图1中线A-A截取的剖视图。

图中：1箱体、2进水管、3第一孔洞、4环形水箱、5第一水腔、6第二水腔、7第二孔洞、 8滑槽、9支撑杆、10支撑板、11开槽、12拉伸弹簧、13挡板、14第一排水管、15第一阀门、16第 二排水管、17第二阀门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。

参照图1至2,一种用于污水处理的分流装置，包括箱体1，箱体1采用中空结构，箱 体1的顶端连通有进水管2,箱体1的中部以上的内壁上开设有多个第一孔洞3,箱体1的中部 以下的内壁上开设有多个第二孔洞7，且第二孔洞7的内径大于第一孔洞3的内径；

箱体1的外表面上焊接有环形水箱4,环形水箱4的上端开设有与第一孔洞3连通的 第一水腔5，第一水腔5的内底端连通有第一排水管14，第一排水管14上安装有第一阀门15， 环形水箱4的下端开设有与第二孔洞7连通的第二水腔6,第二水腔6的内底端连通有第二排 水管16，第二排水管16上安装有第二阀门17;

在本实用新型的优选实施例中，第一孔洞3和第二孔洞7均采用圆形结构，且第二 孔洞7内径为第一孔洞3的1.5-3倍。

箱体1的中部水平设有与箱体1横截面相等的支撑板10,支撑板10滑动连接在箱体 1的内壁上，优选地，箱体1的底端内壁上对称开设有滑槽8,支撑板10的两端均滑动连接有 滑槽8内，滑槽8采用T型结构，支撑板10位于滑槽8内的部分采用T型结构，滑槽8的设置使支 撑板10只能实现上下直线滑动。

支撑板10的底端中部连接有竖直设置的弹性支撑，具体地，弹性支撑包括支撑杆 9、拉伸弹簧12和挡板13,箱体1的内底端开设有开槽11，开槽11内密封安装有防水直线轴 承，防水直线轴承的内圈与支撑杆9过盈配合，防水直线轴承的设置可将开槽进一步填补， 防止水过多的渗出，支撑杆9的顶端与支撑板10固定连接，支撑杆9的底端穿过开槽11并固 定连接有挡板13，支撑杆9位于开槽11和挡板13之间的部分套设有拉伸弹簧12，且拉伸弹簧 12的上下两端分别与箱体1和挡板13焊接。弹性支撑的作用在于，当支撑板10上的液体推挤 较多时，其可弹性下降。

现对本实用新型的操作原理做如下描述：

本实用新型通过进水管2将分离杂质后的污水送入箱体1内，当水质内油脂较少 时，即可快速的通过第一孔洞3排出，并进入第一水腔5内汇集，并最终通过第一排水管14排 入无需刻意处理油脂的处理池内进行后续的处理；当污水内油脂过多，粘滞性较大，只能缓 慢的被挤处第一通孔3,此时进水管2的进液流量大于出液流量，因而当支撑板10上的液体 推挤过多时，依照重力带动拉伸弹簧12拉伸，此时支撑板10不断的下移，液体通过内径较大 的第二孔洞7内排出，并在第二水腔6内汇聚，并通过第二排水管16排出。

在本实用新型中，除非另有明确的规定和限定，术语“滑动”、“转动”、“固定”、“设 有”等术语应做广义理解，例如，可以是焊接连接，也可以是螺栓连接，或成一体;可以是机 械连接，也可以是电连接;可以是直接相连，也可以通过中间媒介间接相连，可以是两个元 件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术 人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不 局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用 新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范 围之内。
