申请号:201910167440.9

申请日:2019.03.06

申请人:南安市科雅机械科技有限公司

地址:362300福建省泉州市南安市梅山镇宝龙花园第一排8号

发明人:苏玉珍温献斌苏雪玲连三琼

申请公布号:CN 110124483 A

申请公布日:2019.08.16

一种基于UV光解除臭的工业废水回收净化处理设备，其结构包括上框体（1)、主框体 ⑵，所述上框体⑴与主框体⑵焊接并且二者组成为一体化结构，其特征在于：

所述主框体(2)由主框本体(20)、进水管(21)、出水管(22)组成，所述主框本体(20)与 进水管(21)、出水管(22)焊接，所述进水管(21)与出水管(22)通过主框本体(20)相通。

根据权利要求1所述的一种基于UV光解除臭的工业废水回收净化处理设备，其特征 在于:所述上框体⑴包括气体消散口（10)、光解除臭口（11)、椎体框架(12)，所述椎体框架 (12)安装有气体消散口（10)、光解除臭口（11)，所述椎体框架(12)与气体消散口（10)焊接， 所述椎体框架(12)与光解除臭口（11)轨道连接。

根据权利要求2所述的一种基于UV光解除臭的工业废水回收净化处理设备，其特征 在于：所述椎体框架（12)锁定有限位侧轨（120)，所述椎体框架（12)安装有光解口滑轨 (121)，所述限位侧轨（120)与光解口滑轨(121)平行。

根据权利要求2所述的一种基于UV光解除臭的工业废水回收净化处理设备，其特征 在于:所述光解除臭口（11)包括UV光解结构（110)、光解辅轨结构（111)、UV灯(112)，所述光 解辅轨结构（111)安装在UV光解结构（110)上并且二者组成为一体化结构，所述UV光解结构 (110)安装有UV灯(112)。

根据权利要求4所述的一种基于UV光解除臭的工业废水回收净化处理设备，其特征 在于:所述UV光解结构（110)包括挡光橡胶帘（1100)、结构主架(1101)、安装柱(1102)，所述 挡光橡胶帘（1100)锁定在结构主架(1101)上，所述结构主架（1101)与安装柱(1102)螺纹连

接。

根据权利要求4所述的一种基于UV光解除臭的工业废水回收净化处理设备，其特征 在于:所述光解辅轨结构（111)包括辅轨安装架(1110)、辅轨本体(1111)、传动链(1112)、传 动链架（1113)，所述辅轨安装架（1110)安装有辅轨本体（1111)，所述传动链（1112)与辅轨 本体（111 1)、传动链架（1113)啮合，所述辅轨本体（1111)与传动链架（1113)通过传动链 (1112)传动连接。

根据权利要求5所述的一种基于UV光解除臭的工业废水回收净化处理设备，其特征 在于:所述结构主架（1101)胶连接有环盘（11010)，所述环盘（11010)设有弧拱（11011)，所 述环盘（11010)与弧拱（11011)组成为一体化结构。

根据权利要求2所述的一种基于UV光解除臭的工业废水回收净化处理设备，其特征 在于:所述气体消散口（10)锁定有啮盘(100)，所述啮盘(1⑻)胶连接有石拱(1001)，所述啮 盘(1⑻)与石拱（1⑻1)组成为一体化结构。

技术领域

本发明涉及工业废水领域，具体地说是一种基于UV光解除臭的工业废水回收净化 处理设备。

背景技术

污水处理是指为使污水达到排水某一水体或再次使用的水质要求对其进行净化 的过程;UV光解除臭是利用特制的高能高臭氧UV紫外线光束照射有机气体及空气中的氧分 子，裂解有机气体的分子键，并分解空气中的氧分子产生游离氧，从而达到净化气体的效 果，净化能力可达99 %。

现有技术传统的工业污水处理设备对污水的杀菌效果一般，更无法针对污水产生 的恶臭气体进行有效除臭，导致在污水处理进行时工人对污水进行排查吸入了较重的恶臭 气体导致身体造成不同程度的毒害;而UV光解除臭净化能力虽好，但其紫外灯仍会对眼睛 造成不同程度的损害。

发明内容

本发明的主要目的在于克服现有技术的不足，提供一种基于UV光解除臭的工业废 水回收净化处理设备，以解决传统的工业污水处理设备对污水的杀菌效果一般，更无法针 对污水产生的恶臭气体进行有效除臭，导致在污水处理进行时工人对污水进行排查吸入了 较重的恶臭气体导致身体造成不同程度的毒害;而UV光解除臭净化能力虽好，但其紫外灯 仍会对眼睛造成不同程度的损害的问题。

本发明釆用如下技术方案来实现:一种基于UV光解除臭的工业废水回收净化处理 设备，其结构包括上框体、主框体，所述上框体与主框体焊接并且二者组成为一体化结构， 上升上框体位于主框体上方，所述主框体由主框本体、进水管、出水管组成，所述主框本体 与进水管、出水管焊接，所述进水管与出水管通过主框本体相通，所述进水管位于主框本体 左端，所述出水管组位于主框本体右端。

进一步优选的，所述上框体包括气体消散口、光解除臭口、椎体框架，所述椎体框 架上方安装有气体消散口、光解除臭口，所述椎体框架与气体消散口焊接，所述椎体框架与 光解除臭口轨道连接。

进一步优选的，所述椎体框架锁定有限位侧轨，所述椎体框架安装有光解口滑轨， 所述限位侧轨与光解口滑轨平行，所述限位侧轨位于光解除臭口左端下方，所述光解口滑 轨位于气体消散口与光解除臭口相对处的下方。

进一步优选的，所述光解除臭口包括UV光解结构、光解辅轨结构、UV灯，所述光解 辅轨结构安装在UV光解结构上下侧并且二者组成为一体化结构，所述UV光解结构安装有UV 灯并且二者处于同一轴心。

进一步优选的，所述UV光解结构包括挡光橡胶帘、结构主架、安装柱，所述挡光橡 胶帘锁定在结构主架D的左右端，所述结构主架与安装柱螺纹连接并且二者处于同一轴心。 [〇〇1〇]进一步优选的，所述光解辅轨结构包括辅轨安装架、辅轨本体、传动链、传动链架， 所述辅轨安装架安装有辅轨本体，所述辅轨本体位于辅轨安装架中部，所述传动链与辅轨 本体、传动链架啮合，所述传动链位于辅轨本体与传动链架的中间处，所述辅轨本体与传动 链架通过传动链传动连接。

进一步优选的，所述结构主架内侧胶连接有环盘，所述环盘底部设有弧拱，所述环 盘与弧拱组成为一体化结构。

进一步优选的，所述气体消散口内侧锁定有啮盘，所述啮盘左上方胶连接有石拱， 所述啮盘与石拱组成为一体化结构。

有益效果

本发明使用时，污水从进水管进入在主框本体进行净化，再从出水管排出，净化过 程中UV灯进行光解除臭(气体通过紫外线的照射进行分解），接着气体从气体消散口抽出、 排放;工人对污水进行排查时，向右滑动打开光解除臭口，（光解除臭口在光解口滑轨上滑 动，通过限位侧轨进行限位)光解口滑轨传动同时会开启气体消散口与光解除臭口相通的 开口，便于光解除臭口通过开口将光源照射至气体消散口内；光解除臭口滑动时传动链架 跟着移动实现传动链的转动带动辅轨安装架将辅轨本体上升，辅轨本体带动UV灯的上升， UV灯上升时经过挡光橡胶帘(挡光橡胶帘为橡胶结构，受到推力后进行变形，便于UV灯的移 动，当UV灯完成移动后挡光橡胶帘又恢复原状将UV灯的光线遮挡），光解除臭口移动时带动 了环盘的移动，移动完成后环盘与锁定有啮盘实现啮合(石拱为橡胶结构，受到推力同样进 行变形，便于环盘的移动也实现了弧拱与石拱的贴合，同时石拱的橡胶特性进一步加强了 弧拱与石拱贴合时的密封性），同时结构主架与气体消散口也实现贴合，继而实现了位于挡 光橡胶帘与结构主架之间的UV灯所发出的光能够集中的往气体消散口处照射;实现工人对 污水进行排查时不会受到紫外线的照射，也保证了 UV灯始终进行光解除臭，不会产生较大 的恶臭气体。

与现有技术相比，本发明的有益效果是:设备净化过程中UV灯进行光解除臭，工人 对污水进行排查时，为避免工人排查时闻到较大的恶臭气体和避免工人被UV灯的强光照射 到，光解除臭口移动时带动了UV灯的上升，UV灯被挡光橡胶帘遮挡，同时光解除臭口移动 时带动了环盘的移动，实现环盘与锁定有啮盘的啮合，光解除臭口移动时还开启了气体消 散口与光解除臭口相通的开口，实现了工人对污水进行排查时UV灯始终进行光解除臭，不 会产生较大的恶臭气体，避免工人吸入了较大的恶臭气体导致身体造成不同程度的毒害； 挡光橡胶帘遮挡了UV灯，限位侧轨处的开口不会使工人的眼睛看到UV灯，避免了工人眼睛 受到紫外线的照射造成不同程度的损害。 附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显：

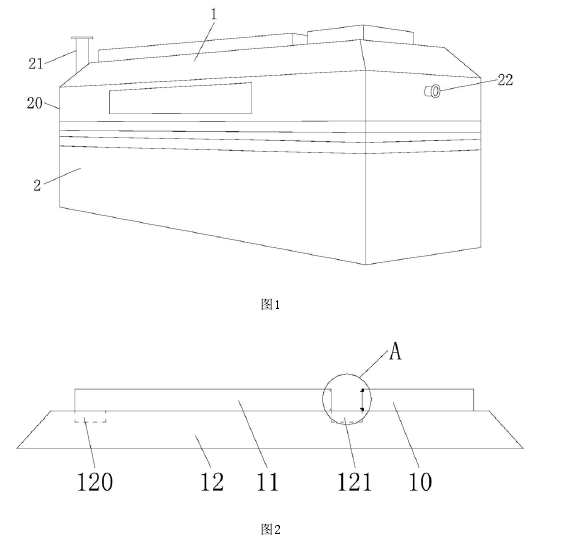

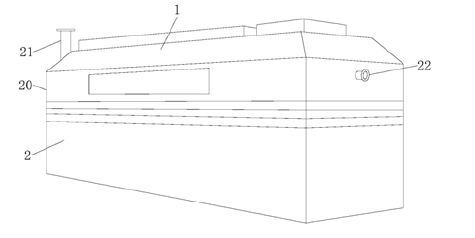

图1示出了本发明一种基于UV光解除臭的工业废水回收净化处理设备的结构示意

图。

图2示出了本发明上框体前视的结构示意图。

图3示出了本发明上框体俯视剖切的结构示意图。

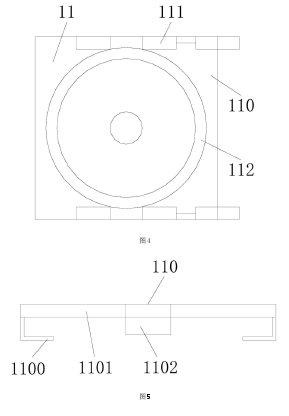

图4示出了本发明光解除臭口俯视剖切的结构示意图。

图5示出了本发明UV光解结构前视剖切的结构示意图。

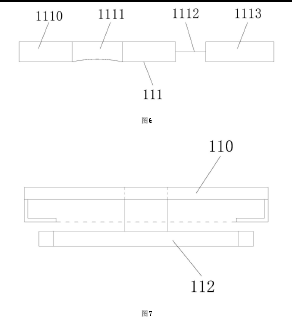

图6示出了本发明光解辅轨结构的结构示意图。

图7示出了本发明UV光解结构与UV灯的结构示意图，也是UV灯未被挡光橡胶帘遮 挡的结构示意图。

图8示出了本发明UV光解结构与UV灯的结构示意图，也是UV灯被挡光橡胶帘遮挡 的结构示意图。

图9示出了本发明图2的A放大的结构示意图。

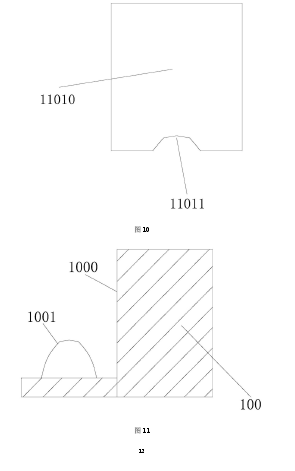

图10示出了本发明环盘的结构示意图。

图11示出了本发明锁定有啮盘的结构示意图。

图中：上框体1、主框体2、主框本体20、进水管21、出水管22、气体消散口 10、光解除

臭口 11、椎体框架12、限位侧轨120、光解口滑轨121、UV光解结构110、光解辅轨结构111、UV 灯112、挡光橡胶帘1100、结构主架1101、安装柱1102、辅轨安装架1110、辅轨本体1111、传动 链1112、传动链架1113、环盘11010、弧拱11011、锁定有啮盘100、石拱1001。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完 整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于 本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他 实施例，都属于本发明保护的范围。

请参阅图1-11，本发明提供一种基于UV光解除臭的工业废水回收净化处理设备技 术方案:其结构包括上框体1、主框体2，所述上框体1与主框体2焊接并且二者组成为一体化 结构，所述主框体2由主框本体20、进水管21、出水管22组成，所述主框本体20与进水管21、 出水管22焊接，所述进水管21与出水管22通过主框本体20相通，所述上框体1包括气体消散 口 10、光解除臭口 11、椎体框架12,所述椎体框架12安装有气体消散口 10、光解除臭口 11，所 述椎体框架12与气体消散口 10焊接，所述椎体框架12与光解除臭口 11轨道连接，所述椎体 框架12锁定有限位侧轨120,所述椎体框架12安装有光解口滑轨121，所述限位侧轨120与光 解口滑轨121平行，所述光解除臭口 11用于对恶臭进行光解除臭，所述气体消散口 10用于 将气体抽取挥散，所述光解除臭口 11包括UV光解结构110、光解辅轨结构111、UV灯112,所述 光解辅轨结构111安装在UV光解结构110上并且二者组成为一体化结构，所述UV光解结构 110安装有UV灯112,所述UV灯是紫外线灯管的简称，这种灯管主要是用来利用紫外线的特 性进行光化反应、产品固化、杀菌消毒、医疗检验等，所述UV光解结构110包括挡光橡胶帘 1100、结构主架1101、安装柱1102,所述挡光橡胶帘1100锁定在结构主架1101上，所述结构 主架1101与安装柱1102螺纹连接，所述挡光橡胶帘1100用于实现将UV灯112的光源遮挡， 实现光解除臭口 11开启时避免UV灯112的紫外光线照射到工人使工人的眼睛受到损害，所 述光解辅轨结构111包括辅轨安装架1110、辅轨本体1111、传动链1112、传动链架1113,所述 辅轨安装架1110安装有辅轨本体1111，所述传动链1112与辅轨本体1111、传动链架1113啮 合，所述辅轨本体1111与传动链架1113通过传动链1112传动连接，光解辅轨结构111用于实 现UV灯112稳定的上升，所述结构主架1101胶连接有环盘11010,所述环盘11010设有弧拱 11011，所述环盘11010与弧拱11011组成为一体化结构，所述气体消散口 10锁定有啮盘 100,所述啮盘100胶连接有石拱1001，所述啮盘100与石拱1001组成为一体化结构，所述环 盘11010与啮盘100的相互啮合，既加强了光解除臭口 11滑动后的固定，还通过光解口滑轨 121打开了气体消散口 10与光解除臭口 11的相通口，实现了UV灯112通过相通口照射进气体 消散口 10内，实现对恶臭的持续分解，避免出现为保护工人眼睛将UV灯112关闭，导致恶臭 越发严重。

使用时，污水从进水管21进入在主框本体20进行净化，再从出水管22排出，净化

过程中UV灯112进行光解除臭(气体通过紫外线的照射进行分解），接着气体从气体消散口 10抽出、排放;工人对污水进行排查时，向右滑动打开光解除臭口 11，（光解除臭口 11在光解 口滑轨121上滑动，通过限位侧轨120进行限位)光解口滑轨121传动同时会开启气体消散口 10与光解除臭口 11相通的开口，便于光解除臭口 11通过开口将光源照射至气体消散口 10 内；光解除臭口 11滑动时传动链架1113跟着移动实现传动链1112的转动带动辅轨安装架 1110将辅轨本体1111上升，辅轨本体1111带动UV灯112的上升，UV灯112上升时经过挡光橡 胶帘1100 (挡光橡胶帘1100为橡胶结构，受到推力后进行变形，便于UV灯112的移动，当UV 灯112完成移动后挡光橡胶帘1100又恢复原状将UV灯112的光线遮挡），光解除臭口 11移动 时带动了环盘11010的移动，移动完成后环盘11010与锁定有啮盘100实现啮合(石拱1001为 橡胶结构，受到推力同样进行变形，便于环盘11010的移动也实现了弧拱11011与石拱1001 的贴合，同时石拱1001的橡胶特性进一步加强了弧拱11011与石拱1001贴合时的密封性）， 同时结构主架1101与气体消散口 10也实现贴合，继而实现了位于挡光橡胶帘1100与结构 主架1101之间的UV灯112所发出的光能够集中的往气体消散口 10处照射;实现工人对污水 进行排查时不会受到紫外线的照射，也保证了UV灯112始终进行光解除臭，不会产生较大 的恶臭气体。

本发明相对现有技术获得的技术进步是:设备净化过程中UV灯112进行光解除臭， 工人对污水进行排查时，为避免工人排查时闻到较大的恶臭气体和避免工人被UV灯112的 强光照射到，光解除臭口 11移动时带动了UV灯112的上升，UV灯112被挡光橡胶帘1100遮 挡，同时光解除臭口 11移动时带动了环盘11010的移动，实现环盘11010与锁定有啮盘100的 啮合，光解除臭口 11移动时还开启了气体消散口 10与光解除臭口 11相通的开口，实现了工 人对污水进行排查时UV灯112始终进行光解除臭，不会产生较大的恶臭气体，避免工人吸入 了较大的恶臭气体导致身体造成不同程度的毒害;挡光橡胶帘1100遮挡了 UV灯112,限位侧 轨120处的开口不会使工人的眼睛看到UV灯112,避免了工人眼睛受到紫外线的照射造成不 同程度的损害。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，

其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等 同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本 发明的保护范围之内。
