申请号:201822033025.8
申请日:2018.12.05
专利权人:合肥诚鑫环境检测有限公司
地址:230000安徽省合肥市高新区创新大道2800号创新产业园二期F6楼3层303
发明人:鲁干 金刚平
专利代理机构:北京一格知识产权代理事务所(普通合伙）11316
代理人:王惠敏
授权公告号：CN 209264349 U
授权公告日：2019.08.16

一种污水处理水质检测自动取样装置，包括取样筒（1)，其特征在于，所述取样筒（1) 顶部的内壁焊接有驱动电机(2)，所述驱动电机(2)的输出端连接有竖直设置的螺纹杆(3)， 所述螺纹杆(3)远离驱动电机(2)的一端与取样筒（1)的内壁转动连接，所述螺纹杆(3)的外 壁螺纹套接有螺纹套(4)，所述螺纹套(4)的两端均焊接有水平设置的连接柱(5)，所述取样 筒（1)的两侧均开设有竖直设置的滑动槽(6)，所述连接柱(5)滑动连接在滑动槽(6)的内 部，所述取样筒（1)的外部活动套接有竖直设置的取样架(7)，所述连接柱(5)远离取样筒

的一端与取样架(7)的内壁焊接，所述取样架(7)的内壁焊接有水平设置的限位块(8)， 所述限位块⑻的中部开设有限位孔⑼，所述限位块⑻两侧的内壁均开设有安装槽(10)， 所述安装槽(10)的内部滑动连接有限位板(11)，所述限位板(11) 一侧的外壁粘接有水平设 置的橡胶块(12)，所述橡胶块(12)与限位块(8)的内壁滑动连接。

根据权利要求1所述的一种污水处理水质检测自动取样装置，其特征在于，所述安装 槽（10)的内部设有均匀设置的弹簧（13)，弹簧(13)的一端与安装槽（10)的内壁焊接，弹簧 (13)的另一端与限位板(11)的外壁焊接。

根据权利要求1所述的一种污水处理水质检测自动取样装置，其特征在于，所述取样 筒⑴的外壁设有竖直设置的控制器（14)，所述控制器（14)与驱动电机⑵电性连接，所述 控制器（14)的型号为RSL-43TP。

根据权利要求1所述的一种污水处理水质检测自动取样装置，其特征在于，所述取样 筒(1)的顶部焊接有把手(15)，所述把手(15)的外壁固定套接有橡胶套。

根据权利要求1所述的一种污水处理水质检测自动取样装置，其特征在于，两个橡胶 块(12)均为梯形结构，且对称设置。

根据权利要求1所述的一种污水处理水质检测自动取样装置，其特征在于，所述取样 架(7)为U形结构。

技术领域

本实用新型涉及水质检测技术领域，尤其涉及一种污水处理水质检测自动取样装 置。

背景技术

污水处理是指使污水达到排入某一水体或再次使用的水质要求对其进行净化的 过程，在污水处理水排入某一水体前需要对污水处理水进行检测，避免污水处理不达标污 染附近的水域。

现有的污水处理水取样装置虽然可以对处理水进行取样，但是大多己经固定好一 定的尺寸，在使用时很难根据处理水的深度对装置进行相应的调整，尺寸较小的取样装置 很难对处理水底部的水质进行取样，尺寸较长的取样装置又不便于使用者进行携带，使用 效果不佳，为此我们提出了一种污水处理水质检测自动取样装置。

实用新型内容

本实用新型的目的是为了解决污水处理水取样装置很难进行灵活的调节的缺点， 而提出的一种污水处理水质检测自动取样装置。

为了实现上述目的，本实用新型采用了如下技术方案：

—种污水处理水质检测自动取样装置，包括取样筒，所述取样筒顶部的内壁焊接 有驱动电机，所述驱动电机的输出端连接有竖直设置的螺纹杆，所述螺纹杆远离驱动电机 的一端与取样筒的内壁转动连接，所述螺纹杆的外壁螺纹套接有螺纹套，所述螺纹套的两 端均焊接有水平设置的连接柱，所述取样筒的两侧均开设有竖直设置的滑动槽，所述连接 柱滑动连接在滑动槽的内部，所述取样筒的外部活动套接有竖直设置的取样架，所述连接 柱远离取样筒的一端与取样架的内壁焊接，所述取样架的内壁焊接有水平设置的限位块， 所述限位块的中部开设有限位孔，所述限位块两侧的内壁均开设有安装槽，所述安装槽的 内部滑动连接有限位板，所述限位板一侧的外壁粘接有水平设置的橡胶块，所述橡胶块与 限位块的内壁滑动连接。

优选的，所述安装槽的内部设有均匀设置的弹簧，弹簧的一端与安装槽的内壁焊 接，弹簧的另一端与限位板的外壁焊接。

优选的，所述取样筒的外壁设有竖直设置的控制器，所述控制器与驱动电机电性 连接，所述控制器的型号为RSL-43TP。

优选的，所述取样筒的顶部焊接有把手，所述把手的外壁固定套接有橡胶套。

优选的，两个橡胶块均为梯形结构，且对称设置。

优选的，所述取样架为U形结构。

本实用新型的有益效果是：

通过取样筒、驱动电机、螺纹杆、螺纹套、连接柱、滑动槽、取样架、限位块、限位孔、 安装槽、限位板、橡胶块、弹簧和控制器的配合工作，一方面可根据处理水的深浅对装置进 行灵活的调节，帮助检测人员快速的对处理水进行取样，同时可方便快捷的对取样设备进 行携带，提高取样设备的灵活度;另一方面可方便快捷的的对取样瓶进行固定，便于检测人 员装取取样瓶，提高取样效率。

综上所述，本实用新型结构合理，可根据处理水的深浅对装置进行灵活的调节，可 方便快捷的对取样设备进行携带，灵活度高，可方便快捷的的对取样瓶进行装取，实用性 强，适合推广。 附图说明

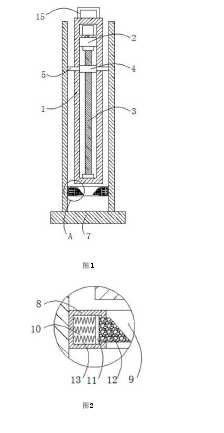

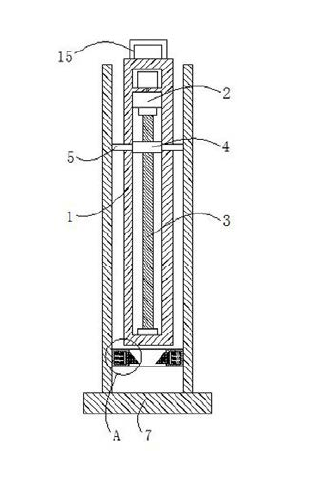

图1为本实用新型提出的一种污水处理水质检测自动取样装置的结构示意图；

图2为图1中A部分的局部放大图；

图3为本实用新型提出的一种污水处理水质检测自动取样装置中取样筒的侧视

图。

图中：1取样筒、2驱动电机、3螺纹杆、4螺纹套、5连接柱、6滑动槽、7取样架、8限位 块、9限位孔、10安装槽、11限位板、12橡胶块、13弹簧、14控制器、15把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。

参照图1-3, —种污水处理水质检测自动取样装置，包括取样筒1，取样筒1顶部的 内壁焊接有驱动电机2,驱动电机2的输出端连接有竖直设置的螺纹杆3,螺纹杆3远离驱动 电机2的一端与取样筒1的内壁转动连接，螺纹杆3的外壁螺纹套接有螺纹套4,螺纹套4的两 端均焊接有水平设置的连接柱5，取样筒1的两侧均开设有竖直设置的滑动槽6，连接柱5滑 动连接在滑动槽6的内部，取样筒1的外部活动套接有竖直设置的取样架7，连接柱5远离取 样筒1的一端与取样架7的内壁焊接，取样架7的内壁焊接有水平设置的限位块8,限位块8的 中部开设有限位孔9,限位块8两侧的内壁均开设有安装槽10,安装槽10的内部滑动连接有 限位板11，限位板11 一侧的外壁粘接有水平设置的橡胶块12,橡胶块12与限位块8的内壁滑 动连接，安装槽10的内部设有均匀设置的弹簧13,弹簧13的一端与安装槽10的内壁焊接，弹 簧13的另一端与限位板11的外壁焊接，取样筒1的外壁设有竖直设置的控制器14,控制器14 与驱动电机2电性连接，控制器14的型号为RSL-43TP，取样筒1的顶部焊接有把手15,把手15 的外壁固定套接有橡胶套，两个橡胶块12均为梯形结构，且对称设置，取样架7为U形结构。

本实施例中，当需要对污水处理水进行检测时，根据检测水的深度对取样装置进 行调整，当需要对水深较深的处理水进行取样时，通过控制器14的控制，通过驱动电机2与 外接电源的连接，带动驱动电机2进行运行，通过驱动电机2的运行，带动螺纹杆3进行转动， 通过螺纹杆3的转动，带动螺纹套4竖直向下移动，通过螺纹套4的移动，带动连接柱5进行竖 直向下移动，此时连接柱5将会带动取样架7竖直向下移动，当移动到适当的位置时，将取样 瓶放置在限位孔9的内部，通过橡胶块12的梯形结构，对取样瓶进行固定，当取样瓶与取样 架7底部的内壁相接触时，此时通过弹簧13的弹力，推动两个橡胶块12进行相向位移，此时 取样瓶被固定在取样架1的内部，此时通过控制器14的控制，通过驱动电机2与外接电源的 连接，带动驱动电机2进行运行，通过驱动电机2的运行，带动螺纹杆3进行转动，通过螺纹杆 3的转动，带动螺纹套4竖直向下移动，通过螺纹套4的移动，带动连接柱5进行竖直向下移 动，此时连接柱5将会带动取样架7竖直向下移动，当取样架7与深层的处理水相接触时，此 时取样瓶内部将会收集深层的处理水，当需要对水深较浅的处理水进行取样时，通过控制 器14的控制，通过驱动电机2与外接电源的连接，带动驱动电机2进行运行，通过驱动电机2 的运行，带动螺纹杆3进行转动，通过螺纹杆3的转动，带动螺纹套4竖直向上移动，通过螺纹 套4的移动，带动连接柱5进行竖直向上移动，此时连接柱5将会带动取样架7竖直向上移动， 当移动到适当的位置时，将取样瓶放置在限位孔9的内部，通过橡胶块12的梯形结构，对取 样瓶进行固定，当取样瓶与取样架7底部的内壁相接触时，此时通过弹簧13的弹力，推动两 个橡胶块12进行相向位移，此时取样瓶被固定在取样架1的内部，此时取样架7的长度变小可直接对处理水进行釆集，且由于取样架7与取样筒1的相对长度变小，可方便检测人员随身对取样装置进行携带。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
