申请号：201910524033.9
申请日：2019.06.18
申请人：江苏科朗环保科技有限公司
地址：226600江苏省南通市海安市李堡镇通海大道72号
发明：人张金
申请公布号：CN 110124564 A
申请公布日：2019.08.16

一种污水处理用药剂混合装置，包括混液箱（1)，其特征在于:所述混液箱⑴顶部的 中间位置处固定安装有驱动电机(7)，所述驱动电机⑺的输出端设置有轴承(3)，所述驱动 电机(7)的输出端通过所述轴承(3)活动安装有转轴（10)，所述转轴（10)位于所述混液箱 ⑴的内部，所述转轴（10)的顶端与底端均套接安装有安装套(9)，两个所述安装套⑼的两 侧均固定安装有安装杆(6)，所述安装杆(6)与所述安装套⑼之间通过焊接固定，两个所述 安装杆(6)靠近所述混液箱⑴内壁的一侧均固定安装有刷板(19)，所述刷板(19)靠近所述 混液箱⑴内壁的一侧设置有毛刷(20)，所述毛刷(20)与所述刷板（19)之间通过强力胶粘 接固定，位于上部所述安装套(9)两侧的所述安装杆(6)底部的中间位置处设置有所述轴承，位于底部所述安装套（9)两侧的所述安装杆（6)顶部的中间位置处设置有所述轴承 ⑶，所述安装杆⑹之间通过所述轴承⑶活动安装有活动轴⑷，所述混液箱⑴底部的四 端均焊接有套管（15)，所述套管（15)的内部活动安装有伸缩柱（14)，所述伸缩柱（14)的底 端固定安装有脚座(13)，所述脚座(13)与所述伸缩柱(14)之间通过焊接固定。

根据权利要求1所述的一种污水处理用药剂混合装置，其特征在于:所述套管（15)的 内部开设有活动空腔（18)，且所述套管（15)为开口向下结构，所述活动空腔（18)的内部活 动安装有活动块（16)，所述活动块（16)的顶部设置有弹簧（17)，所述活动块（16)的底部与 所述伸缩柱(14)的顶端通过焊接固定。

根据权利要求1所述的一种污水处理用药剂混合装置，其特征在于:所述混液箱（1) 内部底端的两侧均设置有滑坡⑵。

根据权利要求1所述的一种污水处理用药剂混合装置，其特征在于:所述混液箱（1) 底部的中间位置处固定安装有出液管（12)，所述出液管（12)的内部活动安装有止液阀 (11)。

根据权利要求1所述的一种污水处理用药剂混合装置，其特征在于:所述混液箱（1) 顶部的一端固定安装有加液管(8)。

根据权利要求1所述的一种污水处理用药剂混合装置，其特征在于:所述活动轴(4) 的两侧均设置有搅拌杆(5)，所述搅拌杆⑸与所述活动轴⑷之间通过焊接固定。

技术领域

本发明涉及污水处理技术领域，具体为一种污水处理用药剂混合装置。

背景技术

污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的 过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各 个领域，也越来越多地走进寻常百姓的日常生活。

现有的在对污水处理的过程中往往都需要向需要净化的污水中加入特定的药剂 对其进行处理，但是现有的药剂在生产加工时，往往都是通过人工进行混合，混合效率低， 且在混合过程中，药剂的原料容易粘接在混合装置的内壁，从而导致混合装置难以清理且 导致原料的浪费损耗，因此，为了解决这一系列问题我们提出了一种污水处理用药剂混合 装置解决问题。

发明内容

本发明的目的在于提供一种污水处理用药剂混合装置，以解决上述背景技术中提 出的问题。

为实现上述目的，本发明提供如下技术方案:一种污水处理用药剂混合装置，包括 混液箱，所述混液箱顶部的中间位置处固定安装有驱动电机，所述驱动电机的输出端设置 有轴承，所述驱动电机的输出端通过所述轴承活动安装有转轴，所述转轴位于所述混液箱 的内部，所述转轴的顶端与底端均套接安装有安装套，两个所述安装套的两侧均固定安装 有安装杆，所述安装杆与所述安装套之间通过焊接固定，两个所述安装杆靠近所述混液箱 内壁的一侧均固定安装有刷板，所述刷板靠近所述混液箱内壁的一侧设置有毛刷，所述毛 刷与所述刷板之间通过强力胶粘接固定，位于上部所述安装套两侧的所述安装杆底部的中 间位置处设置有所述轴承，位于底部所述安装套两侧的所述安装杆顶部的中间位置处设置 有所述轴承，所述安装杆之间通过所述轴承活动安装有活动轴，所述混液箱底部的四端均 焊接有套管，所述套管的内部活动安装有伸缩柱，所述伸缩柱的底端固定安装有脚座，所述 脚座与所述伸缩柱之间通过焊接固定。

优选的，所述套管的内部开设有活动空腔，且所述套管为开口向下结构，所述活动 空腔的内部活动安装有活动块，所述活动块的顶部设置有弹簧，所述活动块的底部与所述 伸缩柱的顶端通过焊接固定。

优选的，所述混液箱内部底端的两侧均设置有滑坡。

优选的，所述混液箱底部的中间位置处固定安装有出液管，所述出液管的内部活 动安装有止液阀。

优选的，所述混液箱顶部的一端固定安装有加液管。

优选的，所述活动轴的两侧均设置有搅拌杆，所述搅拌杆与所述活动轴之间通过

焊接固定。 [0011]与现有技术相比，本发明的有益效果是:本发明结构科学合理，使用安全方便，通 过控制驱动电机转动，从而使得驱动电机带动转轴转动，转轴通过安装杆带动刷板转动，从 而使得刷板对混液箱的内壁进行刷动，从而使得药剂在混合时，不会有粘接物粘接在混液 箱的内壁上，从而减少了药剂的损耗浪费，且便于对混液箱进行清理，且安装杆在转动的过 程中，使得活动轴随着转轴的转动而转动，活动轴活动安装在混液箱的内部，随着转轴转动 时，使得混液箱内部的液体产生流动性，从而使得活动自转，从而进一步的对混液箱的内部 进行搅拌，使得本装置搅拌的更加均匀，搅拌效果好。 附图说明

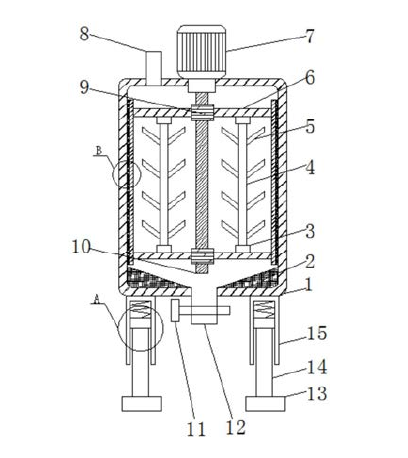

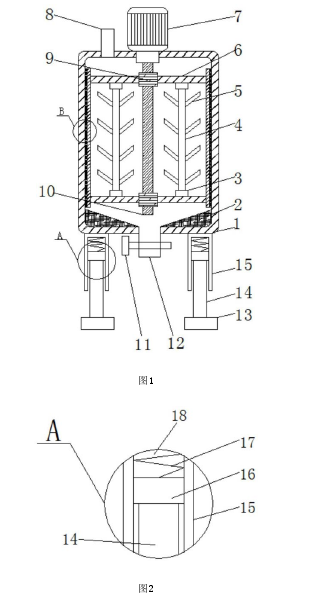

图1是本发明的整体的结构示意图；

图2是本发明图1中A处的放大图；

图3是本发明图1中B处的放大图。

图中：1、混液箱;2、滑坡;3、轴承;4、活动轴;5、搅拌杆;6、安装杆;7、驱动电机;8、 加液管;9、安装套;10、转轴;11、止液阀；12、出液管;13、脚座;14、伸缩柱;15、套管；16、活动 块;17、弹簧;18、活动空腔;19、刷板;20、毛刷。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完 整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于 本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他 实施例，都属于本发明保护的范围。

请参阅图1-3,本发明提供一种技术方案:一种污水处理用药剂混合装置技术方 案，包括混液箱1，混液箱1顶部的中间位置处固定安装有驱动电机7,驱动电机7的输出端设 置有轴承3,驱动电机7的输出端通过轴承3活动安装有转轴10,转轴10位于混液箱1的内部， 转轴10的顶端与底端均套接安装有安装套9,两个安装套9的两侧均固定安装有安装杆6,安 装杆6与安装套9之间通过焊接固定，两个安装杆6靠近混液箱1内壁的一侧均固定安装有刷 板19,刷板19靠近混液箱1内壁的一侧设置有毛刷20,毛刷20与刷板19之间通过强力胶粘接 固定，位于上部安装套9两侧的安装杆6底部的中间位置处设置有轴承3,位于底部安装套9 两侧的安装杆6顶部的中间位置处设置有轴承3，安装杆6之间通过轴承3活动安装有活动轴 4,混液箱1底部的四端均焊接有套管15,套管15的内部活动安装有伸缩柱14,伸缩柱14的底 端固定安装有脚座13,脚座13与伸缩柱14之间通过焊接固定。

优选的，套管15的内部开设有活动空腔18,且套管15为开口向下结构，活动空腔18 的内部活动安装有活动块16,活动块16的顶部设置有弹簧17,活动块16的底部与伸缩柱14 的顶端通过焊接固定，使得本装置在进行运作的过程中具有一定的减震效果。

优选的，混液箱1内部底端的两侧均设置有滑坡2,使得药剂可通过滑坡2滑入出液 管12。

优选的，混液箱1底部的中间位置处固定安装有出液管12,出液管12的内部活动安 装有止液阀11，便于排出混合后的药剂。

优选的，混液箱1顶部的一端固定安装有加液管8,便于箱混液箱1的内部加入药剂 混合时需要的原料。

优选的，活动轴4的两侧均设置有搅拌杆5,搅拌杆5与活动轴4之间通过焊接固定， 便于对混液箱1的内部进行搅拌。

工作原理:该发明通过控制驱动电机7转动，从而使得驱动电机7带动转轴10转动， 转轴10通过安装杆6带动刷板19转动，从而使得刷板19对混液箱1的内壁进行刷动，从而使 得药剂在混合时，不会有粘接物粘接在混液箱1的内壁上，从而减少了药剂的损耗浪费，且 便于对混液箱1进行清理，且安装杆6在转动的过程中，使得活动轴4随着转轴10的转动而转 动，活动轴4活动安装在混液箱1的内部，随着转轴10转动时，使得混液箱1内部的液体产生 流动性，从而使得活动轴4自转，从而进一步的对混液箱1的内部进行搅拌，使得本装置搅拌 的更加均匀，搅拌效果好。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实 体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存 在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖 非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要 素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备 所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以 理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换 和变型，本发明的范围由所附权利要求及其等同物限定。
