某种变电站自动化精准操控装置
大学仕 2021-09-16 09:46
点赞 565浏览

        本发明提供变电站自动化精准操控装置,涉及变电站操控设备技术领域。该变电站自动化精准操控装置,包括底板,所述底板的内部开设有滑槽,所述滑槽的内部滑动连接有滑块,所述滑块的上表面固定连接有控制箱,所述控制箱的前表面固定连接有把手,所述底板的侧表面固定连接有电机,所述电机的输出轴固定连接有螺纹柱,所述螺纹柱远离电机的一端固定连接有限位块。通过电机控制螺纹柱进行转动,螺纹柱转动的同时控制螺纹块带动防护罩上移动,并将控制箱露出,然后通过把手将控制箱从防护罩下方拉出,便于维修人员定期对控制箱内的控制器、处理器等许多电器元件进行检查维修,结构设计合理,有利于提高维修人员的工作效率。

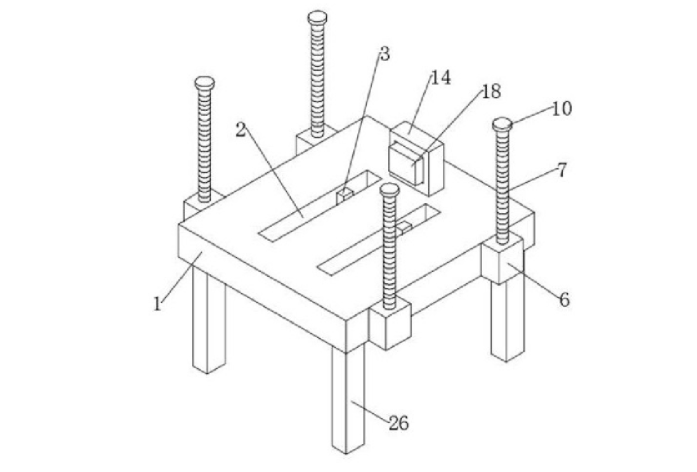

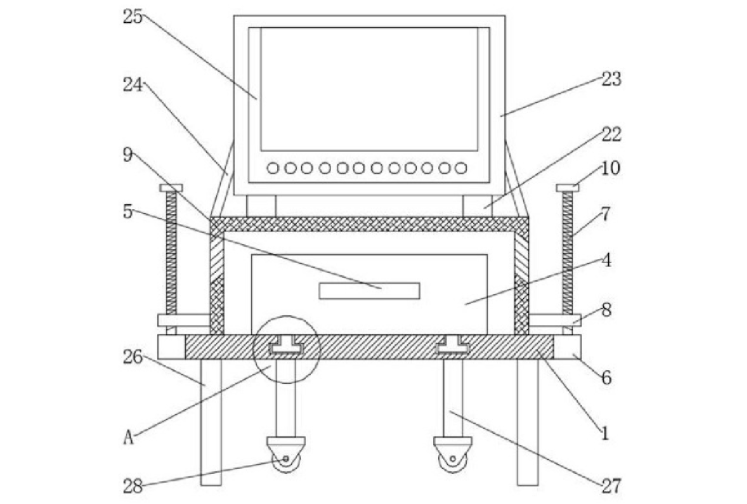

        1.变电站自动化精准操控装置,包括底板(1) ,其特征在于:所述底板(1)的内部开设有滑槽(2),所述滑槽(2)的内部滑动连接有滑块(3),所述滑块(3)的上表面固定连接有控制箱(4) ,所述控制箱(4)的前表面固定连接有把手(5) ,所述底板(1)的侧表面固定连接有电机(6) ,所述电机(6)的输出轴固定连接有螺纹柱(7) ,所述螺纹柱(7)远离电机(6)的一端固定连接有限位块(10) ,所述螺纹柱(7)的外表面螺纹连接有螺纹块(8) ,所述螺纹块(8)的侧表面固定连接有防护罩(9) ;所述防护罩(9)的前表面且靠近底部的位置固定连接有定位座(12),所述定位座(12)的内部滑动连接有固定销(13) ,所述控制箱(4)的上表面开设有插孔(11) ,固定销(13)与插孔(11)相适配:所述底板(1)的上表面固定连接有固定板(14),所述固定板(14)的内部开设有挤压腔(15) ,所述挤压腔(15)的内侧壁固定连接有弹簧(16) ,所述弹簧(16)远离挤压腔(15)内侧壁的一端固定连接有滑(17),所述滑板(17)远离弹簧(16)的一侧固定连接有弹性块(18),所述弹性块(18)远离滑板(17)的一侧延伸至固定板(14)的外侧,所述防护罩(9)前表面螺纹连接有丝杆(19),所述丝杆(19)远离防护罩(9)的一端固定连接有旋钮(20),所述丝杆(19)远离旋钮(20)的一端延伸至防护罩(9)的内侧并活动连接有定位块(21)。


        2.根据权利要求1所述的变电站自动化精准操控装置,其特征在于:所述防护罩(9)的上表面固定连接有连接柱(22) ,所述连接柱(22)远离防护罩(9)的一端固定连接有安装框(23) ,所述安装框(23)与防护罩(9)之间设置有加固杆(24)。

        3.根据权利要求1所述的变电站自动化精准操控装置,其特征在于:所述安装框(23)的内部设置有操作装置(25),所述操作装置(25)的前表面设置有显示屏,所述操作装置(25)的前表面且位于显示屏的下方设置有控制按钮。

        4.根据权利要求1所述的变电站自动化精准操控装置,其特征在于:所述底板(1)的下表面固定连接有电动伸缩杆(27) ,所述电动伸缩杆(27)远离底板(1)的一端固定连接有万向轮(28),所述底板(1)的下表面且位于电动伸缩杆(27)的两侧固定连接有支撑腿(26),所述防护罩(9)的侧壁内开设有散热通道,并且散热通道与水平面成定角度设置。

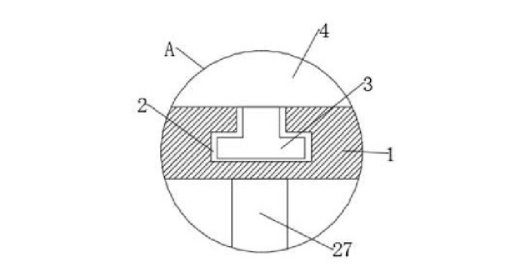

        5.根据权利要求1所述的变电站自动化精准操控装置,其特征在于:所述滑块(3)与滑槽(2)均为凸形,并且滑块(3)与滑槽(2)相适配,所述控制箱(4)与底板(1)滑动连接,所述控制箱(4)的顶部开口。

        6.根据权利要求1所述的变电站自动化精准操控装置,其特征在于:所述电机(6)、螺纹柱(7)、螺纹块(8)的数量均设置有四个,并且均匀分布在防护罩(9)的四周。


        7.根据权利要求1所述的变电站自动化精准操控装置,其特征在于:所述固定销(13)与插孔(11)相适配,并且控制箱(4)通过固定销(13)、插孔(11)与防护罩(9)卡接。

        8.根据权利要求1所述的变电站自动化精准操控装置,其特征在于:所述滑板(17)与挤压腔(15)滑动连接,所述弹簧(16)的数量设置有多个。
